ZW32-12户外高压真空断路器外形及安装尺寸
ZW32-12户外高压真空断路器外形尺寸图
ZW32-12户外高压真空断路器安装图
ZW32-12户外高压真空断路器安装、维护
操作人员应初步了解产品的性能及安装调整、维护知识，对运行中问题应予以记录，必要时通知制造厂家。
产品在安装前要进行外观检查。观察一下产品的绝缘套管是否有损伤，分合指示、储能指示是否有漏装现象，箱体是否有变形等。检查完毕后，产品要装在高4m以上的柱子上使用。
带隔离开关的断路器安装时应认真检查隔离开关与断路器之间的机械联锁装置动作的准确性。
产品在投入运行前，就仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构进行操作，以检查各种动作是否正确。
断路器的各项参数在出厂检验时就已经调整好，用户不必开机检查；按要求进行耐压试验后，即可安装。

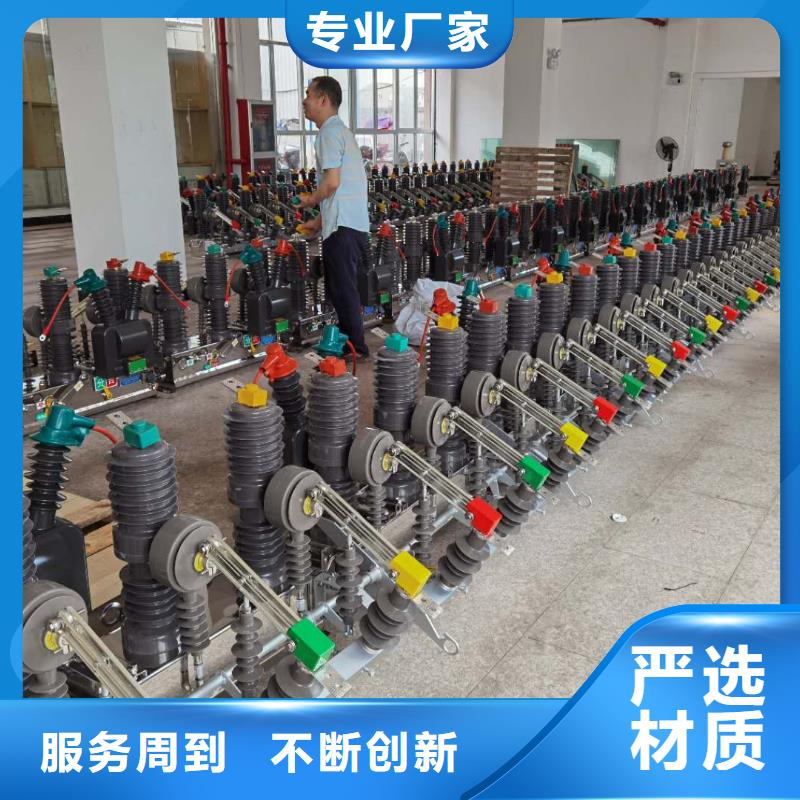

2、ZW32-12/630-20KA 不锈钢电动户外真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，一体安装均可。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。
户外智能断路器（重合器）主要由集成固封极柱、电流互感器、电动操动机构及箱体组成。该型号断路器为小型化设计。同时配有手动分闸、合闸装置。电流互感器可根据用户需要选择。
户外智能真空断路器（重合器）的控制由配套的智能控制单元完成。可就地实现开关分合闸操作，也可以通过通接口由远方遥控操作。断路器的其它息也可以传输到控制中心，通通道可以选择电缆、光纤、GPRS/CDMA、GSM等。
智能控制单元接近断路器安装，通过控制电缆与断路器连接。智能控制单元的电源分主各供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其它操作，后备电源（满载时）可维持整机不小于48小时工作。断路器操作机构中设有手动紧急分闸把子，作为控制系统或电源故障时紧急分闸操作之用。
2.1断路器的工作原理与过程
真空断路器工作原理
当真空断路器的动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒（屏蔽罩）上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。
1、合闸过程：当操动机构的合闸线圈通电，合闸铁芯被吸合，通过拐臂及连杆使真空灭弧室的动导电杆运动，将断路器合闸。
2、分闸过程：当操动机构的分闸线圈通电，分闸铁芯被吸合，使锁口释放，断路在分闸弹簧的作用下迅速分断。
