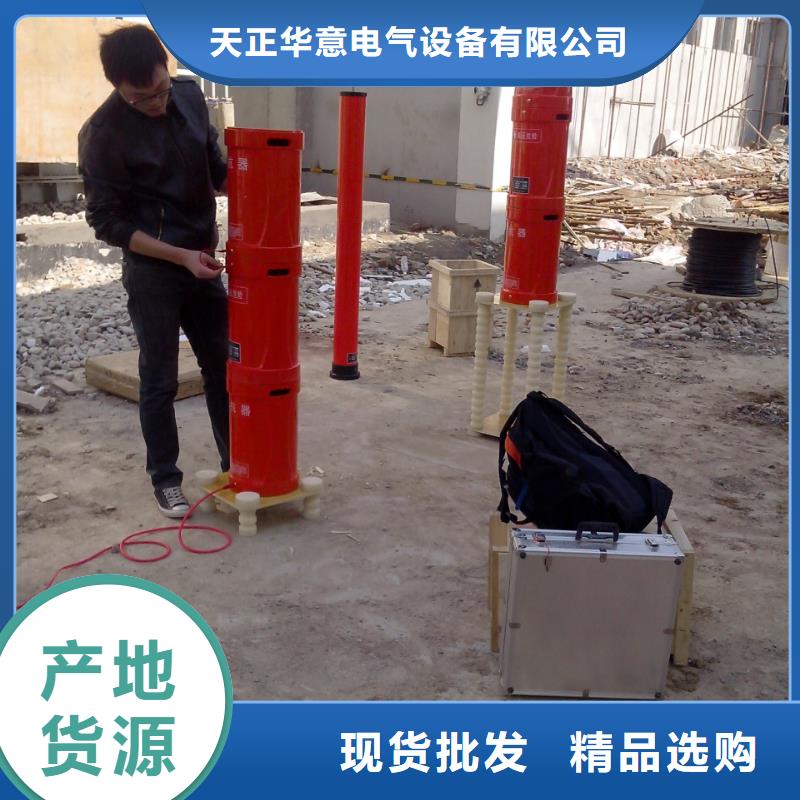

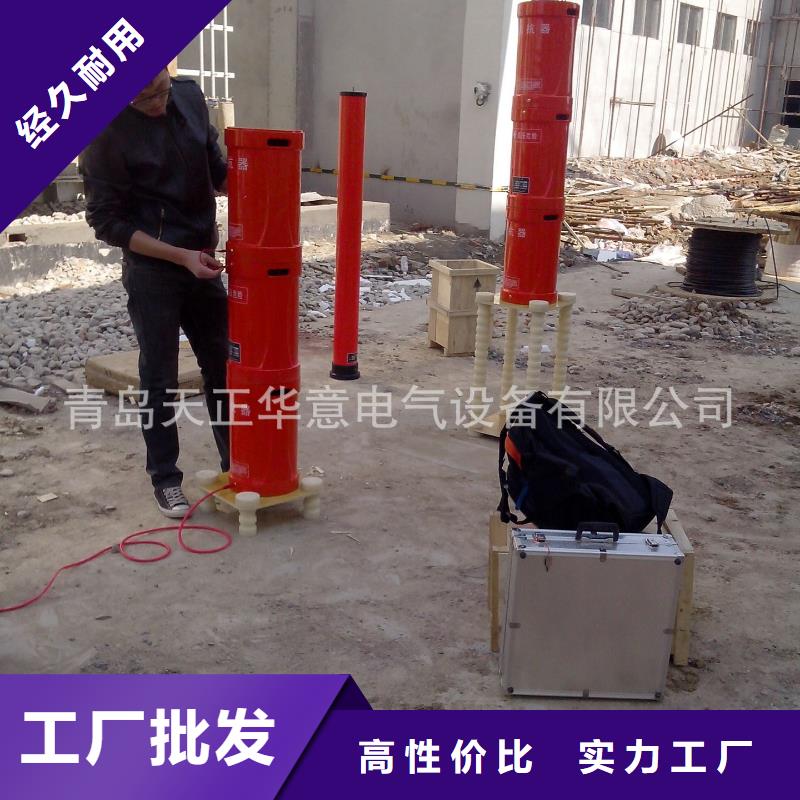

调频串联谐振交流耐压装置

变频串联谐振耐压装置变频电源的放置为纵向和横向，特别适合现场操作及观察；2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功 能；7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0％；9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

变频串联谐振耐压装置?过压保护电压：设置试验电压的极限值，电压超过时自动终止试验，保护试验设备和被试品。一般设置比试验电压高10％。?过流保护系数：设置变频电源输出电流的值，一般设置为。短时间也可设置150％，主要是用于保护变频电源功率器件烧坏。?设置帮助：设置时一些提示帮助。?返回菜单：返回到主菜单，图2。?选择模式：当设置完试验参数时，不需返回到主菜单选择自动试验和手动试验，点击“选择模式”，即可选择是自动试验或手动试验，如图4。图4通用操作步骤正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。1.自动试验：进入图2或图4界面，点击“自动试验”，进入下图5界面，点击“开始试验”，则自动进行调谐、升压、计时、降压。图　5界面依次如下：调谐图6为了更好地找到准确的谐振点，仪器在本功能下的调谐分为粗调和细调；两步，均为自动进行，只有完成了调谐，才自动进入到下一界面；因为是在低电压下的调谐，所产生的高压电压不会对被试品有任何的损害，所以请耐心等待。即使在不利的情况下，自动调谐的时间也不会超过3分钟！
