我们的现场实拍视频将带您走进多功能温升试验仪质量保真产品的世界,让您亲眼见证其优点和特点,为您的购买决策提供有力支持。

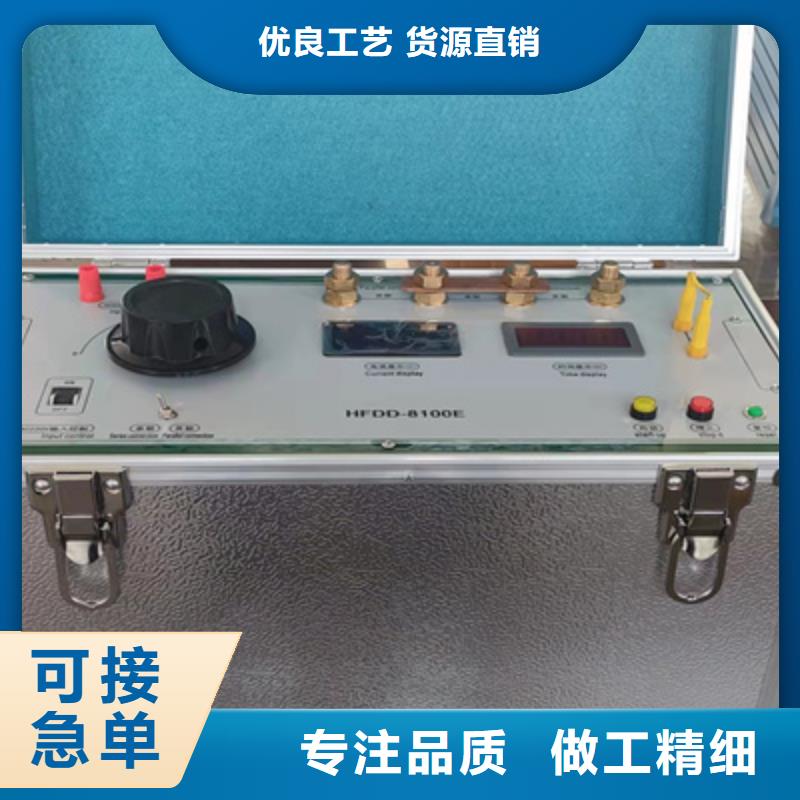

以下是:多功能温升试验仪质量保真的图文介绍
大电流发生器软件功能说明:2.4.1试验过程的管理2.4.1.1软件界面说明?中文界面?试验软件界面设有权限,试验员无法进入其它应用软件界面?界面友好,操作简单方便、步骤清晰简洁?具有相关提示区域(操作指引、错误提示等)?具有相关曲线显示区域?具有当前操作员姓名、时间、被试设备型号及编号等实时信息显示区域2.4.1.2软件功能说明?具备登录权限控制功能, ?具备被试品参数、试验参数录入功能(须具备相应权限)?具备系统设置、硬件比例设置功能(须具备相应权限)?具备试验过程记录功能?具备操作提示功能?具备试验过程自动控制功能?具备试验结果自动计算功能?具备试验数据自动记录功能?具备试验报告自动生成与打印功能(备选)?具备本机数据库功能?具备历史试验记录查询功能?具备数据库接口功能,可连接服务器数据库2.4.2系统自诊断功能系统具有自检测功能和保护功能,能对系统的高、低压交流、直流开关量、模拟量和各热工量进行监视并与系统连锁、报警;系统的过压、欠压、过流保护等,严重故障或故障影响到试验正常进行、可能引起系统故障扩大或影响设备时自动停机,切断上级电网,并有声光报警;系统还能在故障时记录故障信息,进行自诊断,提示故障位置等功能。2.5主要技术指标型号TH-7000A输出电流交流单相7000A 3组电路方式 电动柱式调压器或感应调压器交流输入 相线 3Φ4W +G电压 380V±10%,50Hz±2%三相四线输入电流 552.6A输出相线1Φ2W +G开路电压0-10V自动转换电流AC 0-7000A连续可调稳流精度输出电流≤±0.5%输出端子接线端子保护电子电路快速侦测过电压、过电流、过高温自动跳脱保护及告警装置 非测试状态电压为零,电流为零显示及设定电压表显数字电压表 解析度0.1V电流表显示 数字电流表 解析度1A调节设定电流(高精电位器调节)系统整机效率90%耐压绝缘阻抗AC 1800V 1分钟,20兆欧冷却装置自然风冷噪音﹤60dB(机器前方1mm)互感器精度 0.2S级防护等级 IP20工作环境 温度 -10℃-50℃湿度 0-90%(非凝结状态)海拔高度 1500m以下
天正华意电气设备(本溪市分公司)专业从事【微机继电保护测试仪】的先进企事业单位,我们拥有一支专业的研发队伍,能够随时根据您的要求提供有效的方案,同时,从【微机继电保护测试仪】产品概念,产品设计,原型打样,产品性能测试到批量生产,从项目管理到供应链管理提供给您专业,灵活,可靠以及增值的服务,我们专注于【微机继电保护测试仪】的设计和研发。
大电流发生器 当变压器的初级绕组通电后,线圈所产生的磁通在铁芯流动,因为铁芯本身也是导体,在垂直于磁力线的平面上就会感应电势,这个电势在铁芯的断面上形成闭合回路并产生电流,好像p一个旋涡所以称为“涡流”。这个“涡流”使变压器的损耗增加,并且使变压器的铁芯发热变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”。另外要绕制变压器需要用大量的铜线,这些铜导线存在着电阻,电流流过时这电阻会消耗一定的功率,这部分损耗往往变成热量而消耗,我们称这种损耗为“铜损”。所以变压器的温升主要由铁损和铜损产生的。由于变压器存在着铁损与铜损,所以它的输出功率永远小于输入功率,为此我们引入了一个效率的参数来对此进行描述,η=输出功率/输入功率。升流器相关材料铁芯材料变压器使用的铁芯材料主要有铁片、低硅片,高硅片,的钢片中加入硅能降低钢片的导电性,增加电阻率,它可减少涡流,使其损耗减少。我们通常称为加了硅的钢片为硅钢片,变压器的质量所用的硅钢片的质量有很大的关系,硅钢片的质量通常用磁通密度B来表示,一般黑铁片的B值为6000-8000、低硅片为9000-11000,高硅片为12000-16000,绕制变压器通常用的材料漆包线,纱包线,丝包线,常用的漆包线。对于导线的要求,是导电性能好,绝缘漆层有足够耐热性能,并且要有一定的耐腐蚀能力。一般情况下用QZ型号的高强度的聚脂漆包线。绝缘材料在绕制变压器中,线圈框架层间的隔离、绕阻间的隔离,均要使用绝缘材料,一般的变压器框架材料可用酚醛纸板制作,层间可用聚脂薄膜或电话纸作隔离,绕阻间可用黄腊布作隔离。
大电流发生器.设置参数在主界面上,选中“设置”,然后按确定后进入设置界面,如图7:图7 设置界面按左←,右→时切换光标移动位置,按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环,前且在使用时有默认的标准值。如果所有的参数都设置完成,按取消退出设置回到主界面开始状态。(3)手动升流试验零位检查—当选中“试验”后,按确定就进入提示试验状态。如果调压器不在零位,将提示“试验前请先回零”,退出试验并且切换到回零命令。试验过程—接地和回零确认后,可以进行试验。选中“试验”后按确定,接触器合闸,这时输出电流几乎为0,如图8:图8 手动升流试验界面按上↑,输出电流将不断上升,松开就停止升流,如果到上限就提示满量程;按下↓,输出电流将不断下降,松开就停止降流,如果到下限就提示已回零;按计时←,计时开始工作,到耐流时间计时结束完成试验;按取消→,取消试验过程;在升流过程中,如果输出电流有效值超过“电流上限”值将认为短路事故,接触器立刻分闸并显示试验结果,包括输出电流的有效值、耐流时间等,调压器开始回零,回零完成试验结束。如果在耐流过程中,如果输出电流有效值没有超过电流上限,计时结束后,结果显示区就显示平均输出电流、耐流时间等,调压器开始回零,回零完成后接触器分闸试验结束。
大电流发生器 自动测试界面输出电流:即当前电流输出值。电流时间:本次测试电流的累计输出时间。右上角的时间为当前系统时间。开始时间:即本次测试的开始日期及时间。测试时间:本次测试的总共耗时时间,包括电流输出累计时间和暂停累计时间。测试次数:及电流输出的次数。按下开始后电流次数加1,暂停取消后电流次数加1 。暂停时间:及本次暂定的时间,再次暂停后时间重新计时。温度1-温度6:外部温度传感器所测温度。如果显示800.0 说明温度传感器故障,或是没有安装。此时系统将主动屏蔽该路温度检测。开始按钮:系统启动自动测试。暂停按钮:系统提前结束当前电流输出进入暂停状态,此时仍然进行自动测试流程。返回按钮:返回系统菜单,在测试状态,返回按钮无效。4.手动测试界面手动测试界面和自动测试界面类似。只是比自动测试界面增加了保持按钮。自动测试时,可以通过下控制机箱上的启动按钮或是停止按钮来实现开始和终止测试。与触屏界面的开始按钮功能相同。电流条件需要通过机箱上的,电流加和电流减按钮来操作。暂停按钮:当按下暂停按钮后,系统中断电流输出。并开始计时,弹起暂停按钮,系统恢复电流输出。保持按钮:当按下保持按钮,系统自动将当前电流设置位标准电流,同时保持不变。如果输出电流大于或是小于保持电流,系统将自动调整会保持电流。保持按钮按下后电流加和电流减按钮将无效。5.查看数据界面通过“手动试验数据”或是“自动试验数据”可以进行手动或自动试验数据显示的切换。通过“前”或“后”按钮可以选择查看时间。通过转存到U盘按钮组,可以选择某个时间段的数据存储到U盘上面。注:在存储以前,请先将U盘插到机器上,按下按钮后等待30秒左右即可拔出U盘
