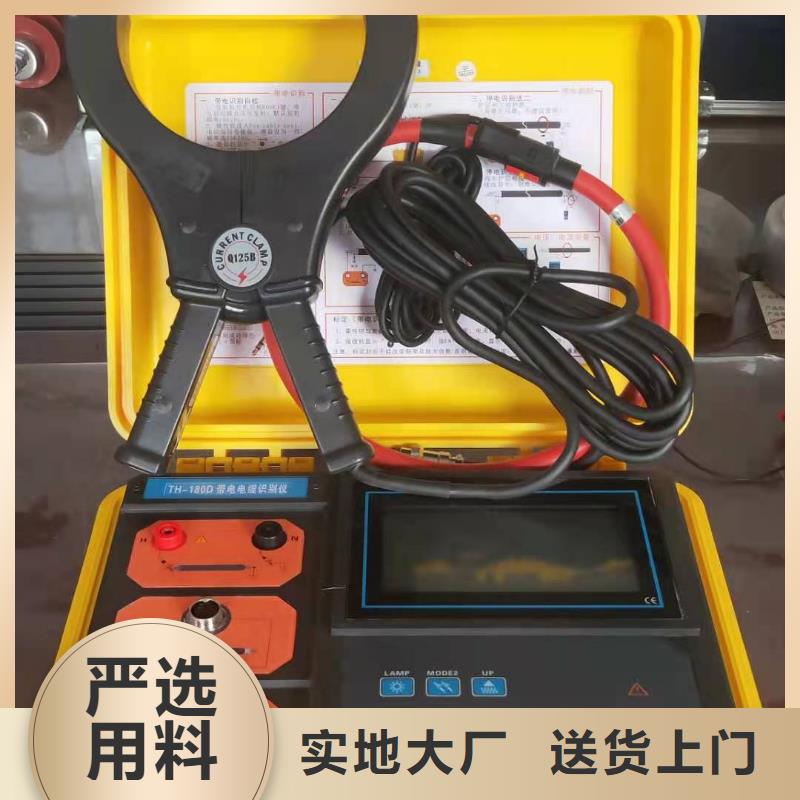

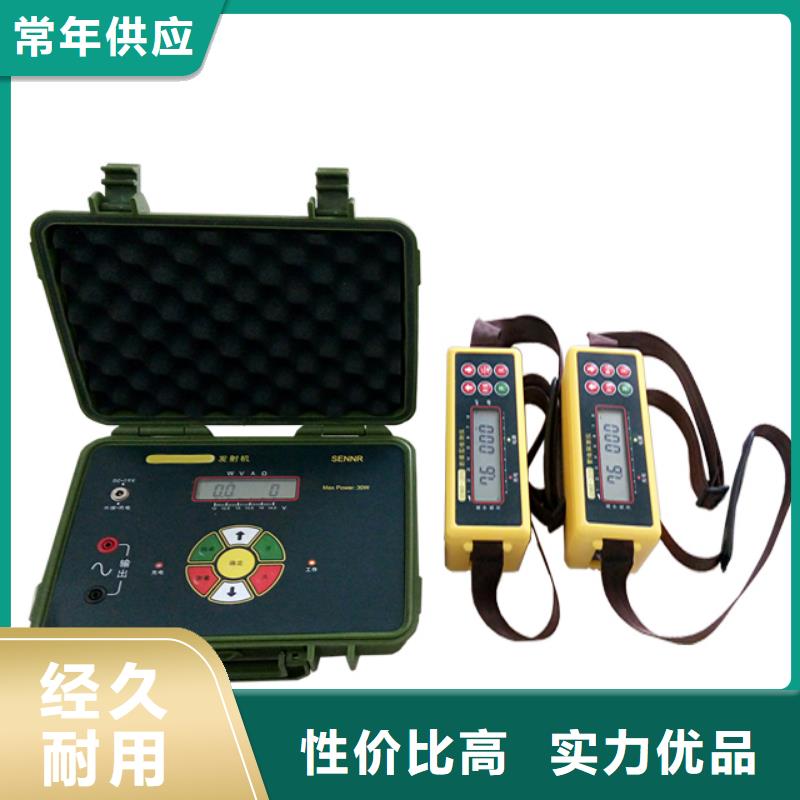

带电电缆识别仪

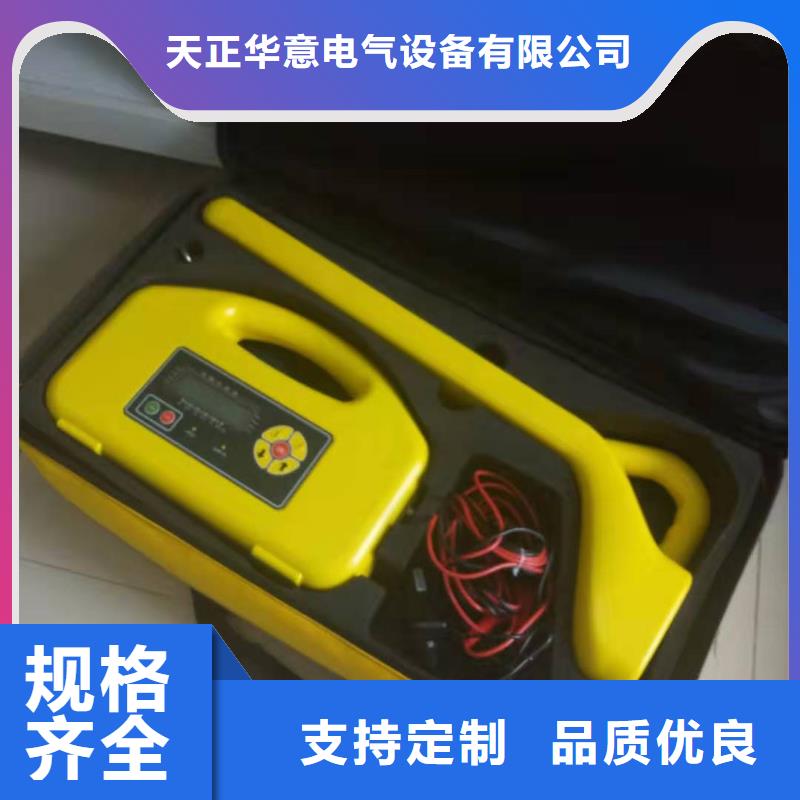

地埋电缆管线探测仪感谢您购买了本公司的智能电缆综合探测仪，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行实际测试。——严格遵守本手册所列出的规则及注意事项。?本仪表根据IEC61010规格进行设计、生产、检验。?任何情况下，使用本仪表应特别注意。?注意本仪表机身的标贴文字及符号。?仪表设计了过压保护，但应避免直接接触或直接连接带电导体。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。机壳或测试线发生断裂而造成金属外露时，请停止使用。?耦合钳在发射信号时，产生啸叫声属于正常现象。?耦合钳在发射信号时，会产生较大的磁吸力，此时禁止打开钳口，必须关闭发射机电源后才可以打开钳口。?使用直连输出模式时，严禁将红黑测试线接入正在运行的电力电缆。?为确保人身，对已确定的电缆，在维修开锯前，一定要扎钉试验。?测量过程中，严禁接触裸露导体及正在测量的回路。?确认导线的连接插头已紧密地插入仪表接口内。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输出插孔，以免触电。?请勿在易燃性场所测量，火花可能引起爆炸。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?若仪器潮湿，请干燥后再保管。?电池电压低符号显示，请及时充电。?测试仪长时间放置不使用，请每3个月给电池充电一次。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?发射机输出电压150Vpp，切勿工作时直接触碰输出夹和目标管线！?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册中的“ ”符号为警告标志，使用者必须严格依照本手册内容进行操作。

地埋电缆管线探测仪① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。2.工作界面介绍采样方式 按“ ”键，弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络方法”、“三次脉冲”、“八次脉冲”和“速度测量”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法）。脉宽按“”键，弹出脉冲宽度选择子菜单。子菜单中包括7个选项，分别为：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根据测试距离选择合适的脉宽，按对应的子菜单键可以对脉冲宽度进行选择，仪器开机默认0.2μs，再按“脉宽”键退出此项功能。注意：在高压闪络法测试中此项不做选择。电缆类型按“”键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯”、“油浸纸型”、“不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“ ”键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。
