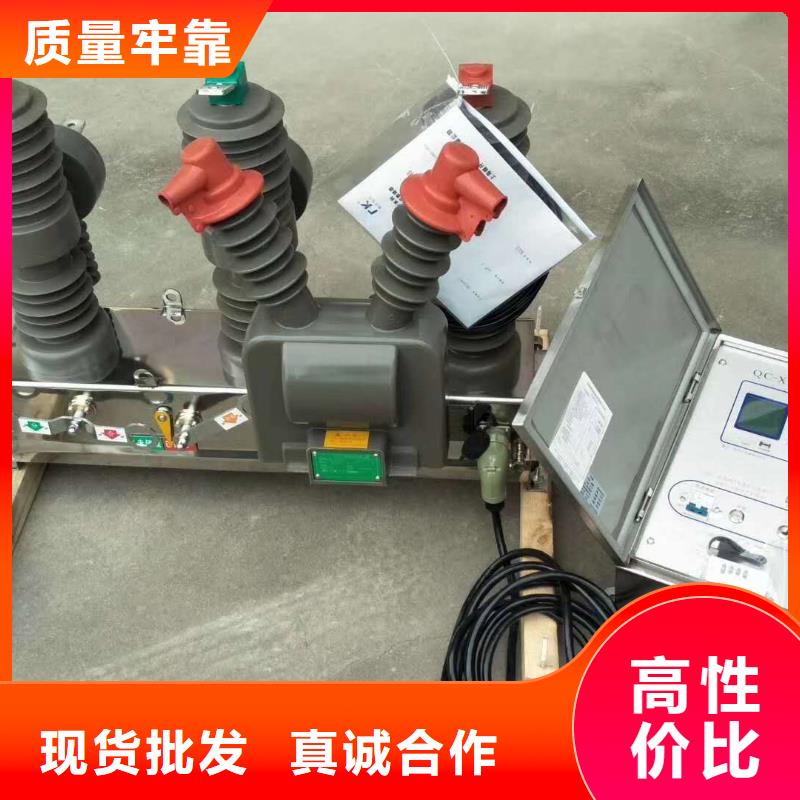

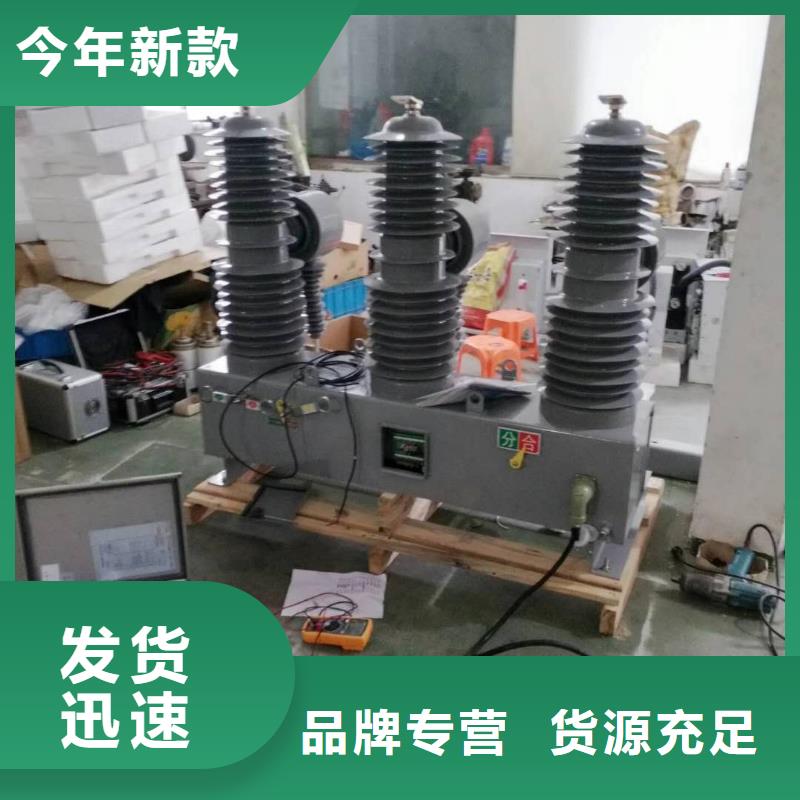

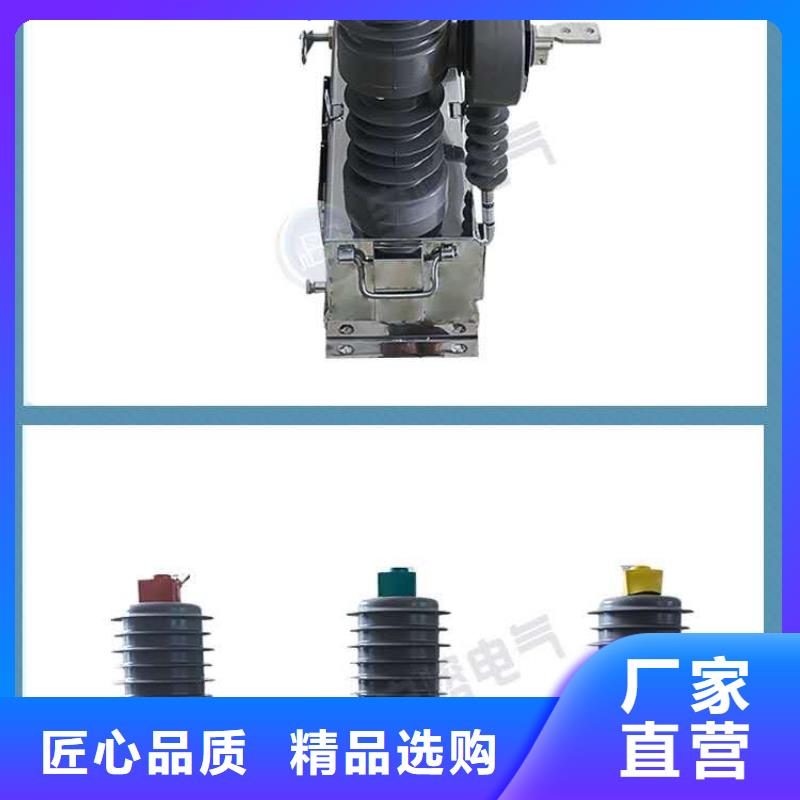

ZW6-12型户外高压真空断路器
ZW6-12型真空断路器概述
  ZW6-12/630型户外高压真空断路器(以下简称断路器)系三相交流50Hz户外配电设备。主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于农网、城网改造的需要。还可作为城市市区12kV级电网分段开关。以下以ZW6-12/630为例对该系列产品进行说明。
ZW6-12型真空断路器特点
  该断路器内部采用罩形环养树脂壳体保护的三相独立共箱结构,内外均采用有机复合材料硅橡胶加空气绝缘,具有结构新颖、无油、无渗漏、无爆炸危险、性能可靠等特点;
  配上合适控制系统可作为重合器或分段器应用到线路中,具有1~3次重合闸功能,具备三段过流保护功能;
  可配装终端控制器(RTU),实现“三遥”,可通过遥控实现就地合、分闸操作;
  导电部分采用镀锡铈合金新工艺,回路电阻比镀银小,有效减少温升;
  断路器主体外壳有不锈钢、达克罗技术等各种处理形式选择。



户外智能断路器(重合器)主要由集成固封极柱、电流互感器、电动操动机构及箱体组成。该型号断路器为小型化设计。同时配有手动分闸、合闸装置。电流互感器可根据用户需要选择。

户外智能真空断路器(重合器)的控制由配套的智能控制单元完成。可就地实现开关分合闸操作,也可以通过通接口由远方遥控操作。断路器的其它息也可以传输到控制中心,通通道可以选择电缆、光纤、GPRS/CDMA、GSM等。

智能控制单元接近断路器安装,通过控制电缆与断路器连接。智能控制单元的电源分主各供电,主电源为AC或DC 220V,由高压线路经PT取得;后备电源由蓄电池提供(安装于智能控制单元箱内)。当正常工作时主电源对后备电源充电;当主电源失去时,由后备电源供电,仍可完成对断路器的控制以及控制单元内的其它操作,后备电源(满载时)可维持整机不小于48小时工作。断路器操作机构中设有手动紧急分闸把子,作为控制系统或电源故障时紧急分闸操作之用。

2.1断路器的工作原理与过程




高压真空断路器zw8结构特点
  高压真空断路器zw8由导电回路、绝缘系统、密封件及壳体组成。整体结构为三相共箱式。导电回路是由进出线导电杆,动静端导电板、导电夹与真空灭弧室连接而成,外绝缘主要是通过高压硅橡胶套来实现的,具有抗污秽能力,内绝缘为干式复合绝缘,不再使用变压器油,大大减少了维护工作量。
  操动机构根椐用户需要可配装延时器,用以解决运行中出现的涌流现象。
