想要了解CWWL-20/3150A-4产品的魅力吗？我们为您准备了详尽的产品视频，让您轻松掌握产品的各项功能和特点。请您不要错过，快来观看吧！
以下是:CWWL-20/3150A-4的图文介绍
真空断路器
真空断路器的图文介绍
质检严格实力见证

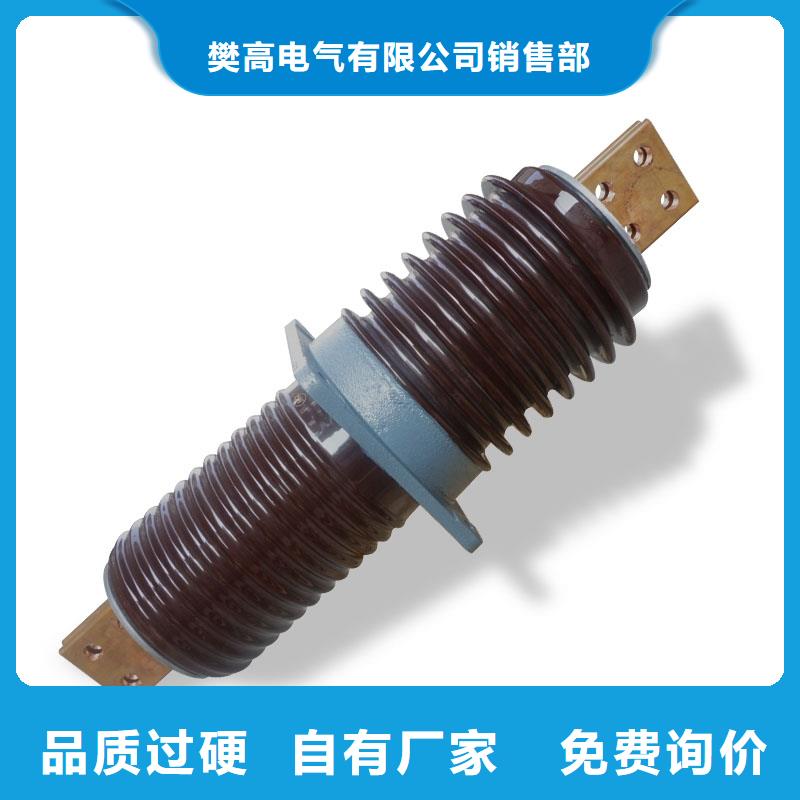

套管由瓷件、安装法兰及导体装配而成。母线穿墙套管不带导电部分，瓷套与法兰固定方式除35kV高原型及部分产品采用机械卡装外，其余均用水泥胶合剂胶装；铜导体采用定心垫圈和螺母固定，铜、铝导电排采用定心垫圈和开口销固定。对母线穿墙套管两端盖板，开口尺寸根据选用的母线规格型式自行确定。附件表面涂灰磁漆。
为了提高套管的起始电晕，对20、35kV套管在结构上采用均压措施，将靠近法兰部位的瓷壁及两边的伞(棱)适当加大、加厚，在瓷件焙烧前于瓷套内腔和法兰附近，以及靠近法兰的 个伞(棱)上均匀上一层半导体釉，经焙烧后使半导体釉牢固地结合在瓷壁上，并通过接触片使瓷壁短路，大大改善电场分布，防止套管内腔放电，提高滑闪放电电压。
套管导电部分采用铝导体，节省大量的铜材，降低成本。与母线连接的导电面积增大，克服了铜导杆接触面积小而产生温度过高的缺点。
套管安装法兰分正反两种安装方式，除6、10kV铜导体管正装外，其余均为反装
1、种类和型式选择
根据装设地点可选屋内型和屋外型，根据用途可选择带导体的穿墙套管和不带导体的母
线型穿墙套管。屋内配电装置一般选用铝导体穿墙套管。
2、额定电压选择
按穿墙套管的额定电压砜不得低于其所在电网额定电压的条件来选择。当有冰雪时，3～20kV屋外穿墙套管应选用高一级电压的产品。对3～6kV，也可采用提高两级电压的产品。
3、额定电流选择
带导体的穿墙套管，其额定电流不得小于所在回路 持续工作电流。母线型穿墙套管本身不带导体，没有额定电流选择问题，但应校核窗口允许穿过的母线尺寸。
01真空断路器实体厂家层层检测不合格不出厂
02厂家全年不间断生产真空断路器现货随订随发
03可来图来样根据您的需求定制真空断路器
04专业真空断路器售后团队24H为您解决难题
樊高电气销售部(大兴安岭市分公司)多年来始终坚持“诚信为本，质量保证，客户至上”的服务理念，为广大客户和消费者服务，本公司一贯奉行以质量求生产，以质量求发展，对 真空断路器产品精益求精，以优质的 真空断路器产品供给客户，服务至上，价格合理，而受到广大客户的赞誉，欢迎广大客户来厂实地考察洽谈。
