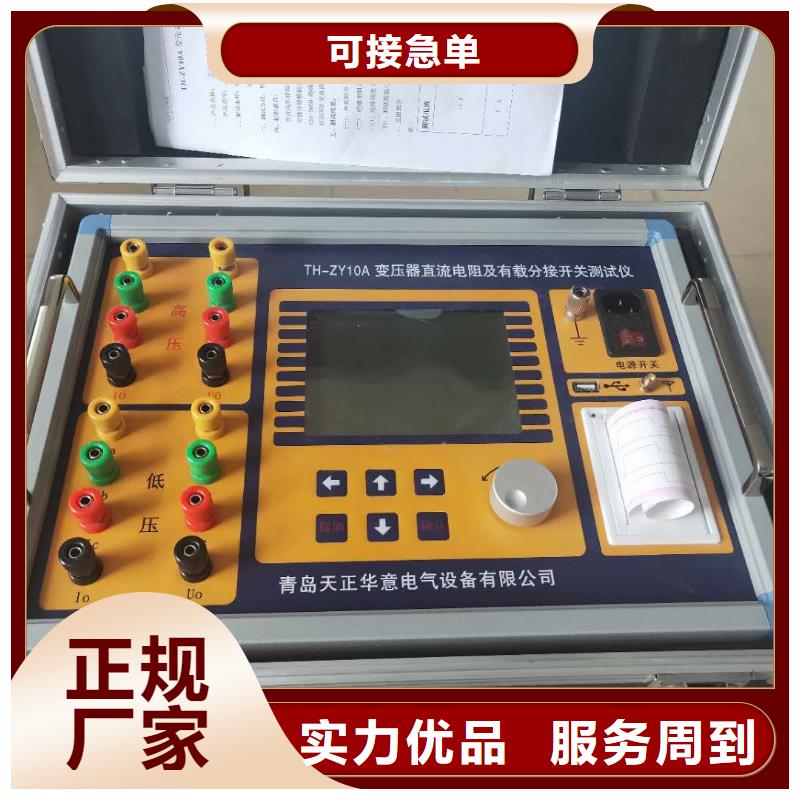

以下是:变压器直流电阻有载分接开关综合测试仪2025已更新(今日/更新)的图文介绍

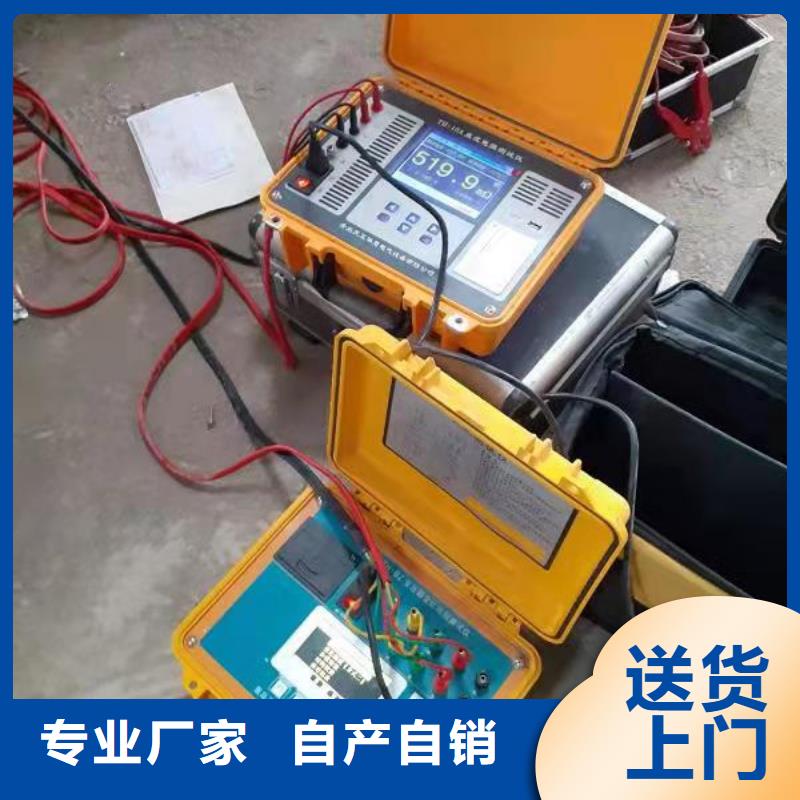

变压器有载开关测试仪开机界面接好线路，打开电源进入开机界面（如图4）按“↑、↓、←、→” 键改变选中项，按“确认”键进入选中项，进入“参数设置”界面可以进行参数的设置和修改，进入“数据测试”可以进行过渡电阻和过渡时间的测试；进入“历史数据”可以查看仪器存储的历史数据；进入“系统设置”可以进行时间设置，仪器校准和删除记录等。“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。图4 开机界面6.3参数设置界面开机界面进入“参数设置”转入测量参数设置界面， 如图5所示。当前选项为“测量电流”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项，按“↑、↓、←、→”键可以改变当前选项值，参数修改完毕后再次按下确认键即可退出“参数修改模式”，此时按“↑、↓、←、→”键 就又变回切换当前选项。按“取消”转回到开机界面。参数说明如下：?测量电流：测试过程中仪器输出的恒定电流。?测量方式：有绕组，即有载分接开关连接在变压器绕组上；无绕组，则表示单独的有载分接开关。?测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置,共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、B0、C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和, 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。
变压器有载开关测试仪变压器三相空载测试接线图注：1、空载测试中，高压侧有高压，请远离！注意！2、三相空载测试中，低压端施加到额定电压，非测试端开路；负载测试中，高压端施加到额定电流，低压端可靠短路。3）单相的测量: 当需检查变压器单相故障时需用单相法测量。在主菜单界面选择“单相测量”菜单，按“确认”键进入单相选择菜单界面，如图二十一： 图二十一根据变压器的联结选择不同测试相，需注意不同联结单相折算三相公式不同，不能选错！负载星接和空载星接是指变压器测试中加压侧为星型接法，负载角接和空载角接是指变压器加压侧为角型接法。 3.1)变压器负载的单相测量①测试方法 在单相测量选择菜单，选择“负载星接”或“负载角接” ，按“确认”键进入负载的单相测量参数设置界面，同图十五。输入好参数后，按确认键进入测量界面如图二十二： 图二十二在此界面按“确认”键记录当前所测绕组的参数，按“选择”键选择加压绕组（AB、BC、CA依次循环显示）；按“打印”键打印当前结果，按“存储”键存储当前数据；按“返回”键返回上一界面。测量完一相后，调压器归零断电，改变外部到变压器的接线，然后按“选择”键选择与之相对应的加压绕组，调压器升压，升到额定电流后，按“确认”键记录数据。AB、BC、CA三相测量完成后按“←”或“→”键显示三相记录数据和折算结果。
变压器有载开关测试仪查找、编辑过度波形待【自动回放】结束后(或在【人工回放】状态下)，点击〖定位〗键，程序自动初步定位到开关的过渡波形附近，并显现在当前界面中。然后在【人工回放】状态下，左移或右移动游标，可查找到开关过渡波形（一般为1─3个周波）并将波形移到屏幕中间位置，见图十所示。为方便观察分析波形，在【人工回放】模式下，使用系统主界面下方的【压缩】或【伸展】键功能对波形宽度（XXmS/每格）进行压缩或伸展；使用【展幅】或【缩幅】键功能对波形的幅度进行放大或缩小；使用【微调】键功能对波形进行左右移动；使用【剪裁】键功能对有用的波形进行剪裁处理。方法是将游标尺1平移到波形的左边，移动游标尺2平移到波形的右边，点击【剪裁】键，便可得到所需要的那段开关过度波形见图十所示。点击【A-相】、【B-相】、【C-相】前的复选框，可在软件屏幕上选择显示A相、B相、C相过渡波形。图十⑹ 保存、打印过度波形点击【保存】键后，即可打信息设置界面，如图十一所示，可以对信息设置界面中的项目再次进行修改；点击【应用】－＞【确认】键后，界面弹出提示条“保存成功”。如图十二所示，点击【OK】键保存到数据库中。
