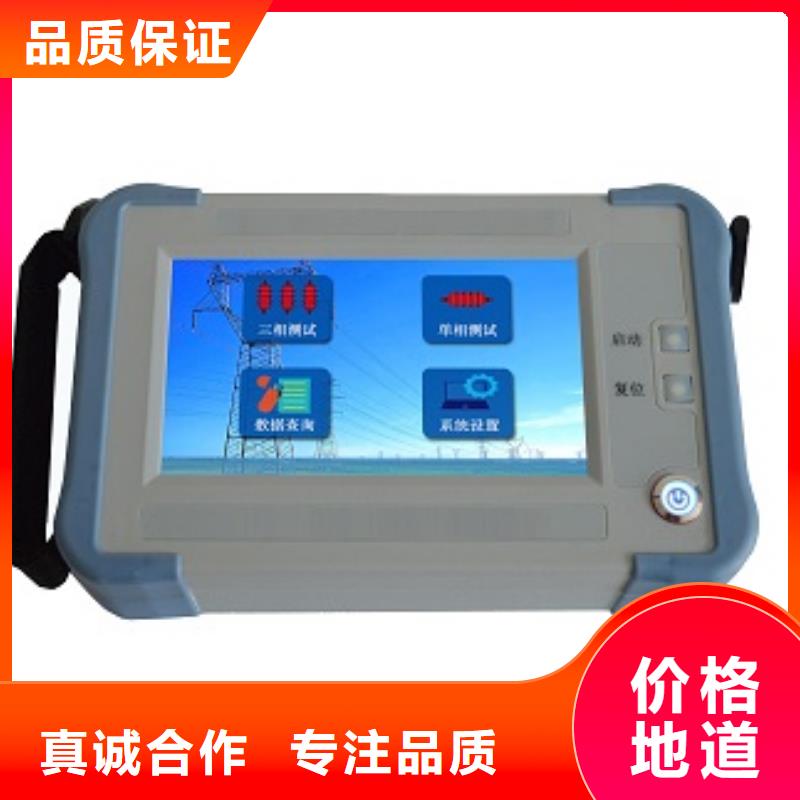

变压器有载开关测试仪主要功能特点1.本测试装置采用交直流法测试，目的是能测试出真实的过渡波形（不对波形进行滤波处理），适合于在变电站现场，在带绕组状态下对变压器有载分接开关的过渡波形、过渡时间、三相同期性等参数进行测量。能判断出开关过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。2.本测试装置采用交直流法试验判断有载分接开关是否存在故障隐患的判据很明确，就是通过分析观察有载分接开关切换全过程的过度波形是否连续，波形是连续的说明有载分接开关工作状态是良好。3.采用本测试装置测试时接线不受变压器绕组结线方式的限制。能对10kV～500kV电压等级的各种结线组别开关进行测试，如：结线为YN.d、YN.y0，或结线为Y.y0、D.y0（变压器调压绕组在一次侧，没有中性点引出）三相、单相变压器有载分接开关动作特性进行交流测试。4.本测试装置具有内置电源和外接电源两种接线方法，设备内能输出三相电源，现场测试接线十分方便。外接电源能进行高电压试验、零序试验。5.本测试装置测试采样速度高，采集速度达200 k/s/通道以上（一般直流法测试仪采集速度为10 k/s）。存储数据量大，高速缓存深度达8 M byte FIFO。若开关动作过程中存在微弱接触不良缺陷。交流法从波形上能明显反应出。6. 本测试装置系统配置，数据处理系统由嵌入式电脑和测试软件组成，显示屏采用10.4寸大屏幕彩色屏，中文测试界面，触摸屏书写方式，系统支持U盘存储数据，支持USB键盘和鼠标，本装置配置微型打印机，可现场直接打印输出测试结果。

变压器有载开关测试仪自动测试操作流程：⑴ 选择自动触发方式触发方式有两种：“自动”或“人工”。选择设定“自动”或“人工”触发（选择打√设定），仪器开机后默认为“自动”触发方式。⑵ 选择电流输出量程按第四章的试验接线方式接线，通常先将测试线钳插入 “电流输出1”端子上；当图八界面提示“电流超量程，请选用输出2测试”，时，再将测试线钳插入 “电流输出2”端子上。⑶ 启动自动测试（操作步骤） 步：启动测试：点击〖测试〗键后，即可打测试界面，如图八所示，软件开始采集波形，并进入“电流量程自动调整”功能；图八第二步：电源调节：按下仪器面板上的〖电源启停〗按钮，按钮开关处于按下位置（指示灯亮），再顺时钟旋转〖电源调节〗旋钮（将旋钮顺时钟旋转到头），在旋转调节电流过程中注意观察界面提示，若界面一直出现“待电流波形稳定后，点击结束按钮” ，证明测试电流已调整到 测量范围。然后点击“结束”键软件会自动进入锁存触发功能。若提示“电流超量程，请选用输出2测试”，这时按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出，再将测试线钳插入“电流输出2”端子上，重新按下〖电源启停〗按钮（指示灯亮），继续测试。若提示“请缓慢调节电位器，降低电流”，这时可逆时钟旋转〖电源调节〗旋钮，缓慢降低电流，待提示字符自动消失后可继续测试。在调节电源过程中，若电流输出超量限（或电源输出有短路），电源会自动保护（电源停止输出），蜂鸣器报警（长响），这时应按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），并将〖电源调节〗旋钮逆时钟旋转调节到小位置。待检查接线正常后可重新启动电源测试。

变压器有载开关测试仪变压器有载分接开关参数测试仪一、论述测试方法及测试标准1.1长期以来在现场采用直流方法试验存在的问题长期以来，电力行业在变电站现场检测变压器有载分接开关的过度波形，一直采用直流方法进行试验，所获取的波形与分接开关制造商出厂试验波形进行比对。由于分接开关制造商出厂试验波形是对裸开关进行试验，而在变电站现场检测是在变压器有载分接开关带绕组状态下进行的试验，开关带绕组状态下电路中存在电感和电容量，使得直流试验电流通过绕组在开关切换时不能突变，造成测试出的过度波形两者差异很大，在分析波形时会出现无法判读等问题，使开关制造商与开关使用方在判断开关故障时产生很大争议。目前使用的《直流法有载开关测试仪》在开关带绕组状态下进行测试时，要求对波形要做滤波处理(仪器内设有滤波处理功能)，经过滤波处理后的开关过度波形是不真实的波形，不能真实反应出有载开关在开关动作过程中存在的缺陷。从技术方面分析，《直流法有载开关测试仪》由于受测试技术方法和技术能力的限制，在使用过程中还存在诸多不足，主要表现在以下几个方面：a) 直流测试由于其测试原理、技术能力等原因，有时测试获取的波形与制造商给出的波形差异较大，无法给出准确分析结论。诺在现场吊出分接开关，甩开绕组再进行检查、试验，必将影响新设备、大修后设备的投运。为防止分接开关事故，有些地方甚至将无法判定分接开关是否存在缺陷的变压器改做无载调压变压器运行。b) 直流试验方法仅适用于绕组中性点处并有中性点抽出的有载分接开关测试，对绕组中性点以外的其它位置(线端、中部等)处的有载分接开关以及单相变压器有载分接开关不能测试。c) 测试出的部分直流波形有异常,但无法判定分接开关动作特性是否正常，诺投入运行，不能保证分接开关的运行。d) 近年来在变压器设计上采用了很多新技术，如电抗式分接开关、真空断路器式分接开关等使用，直流测试方法已不能满足现场试验需要。
