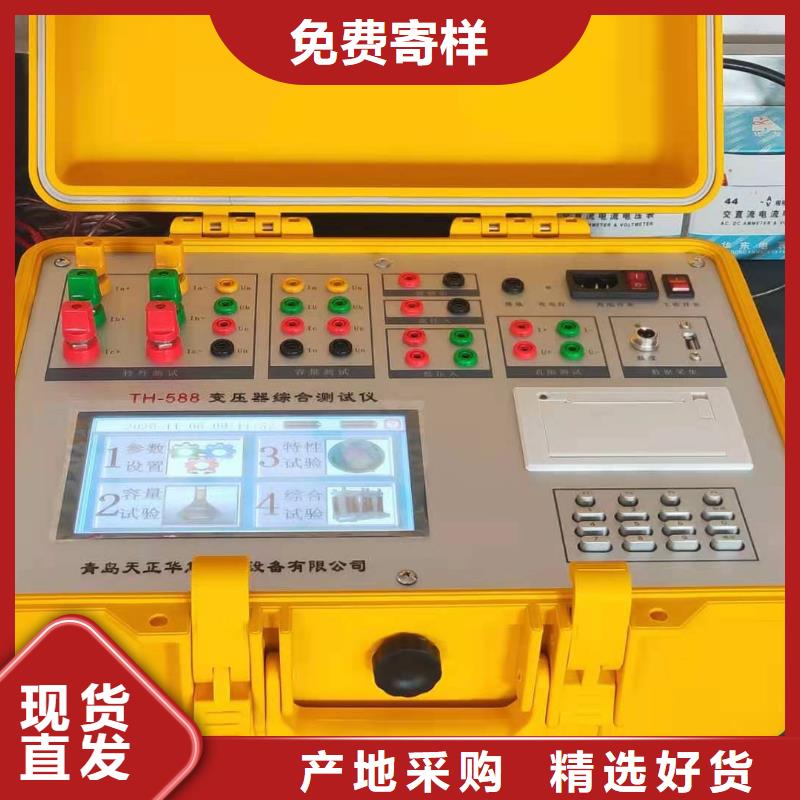

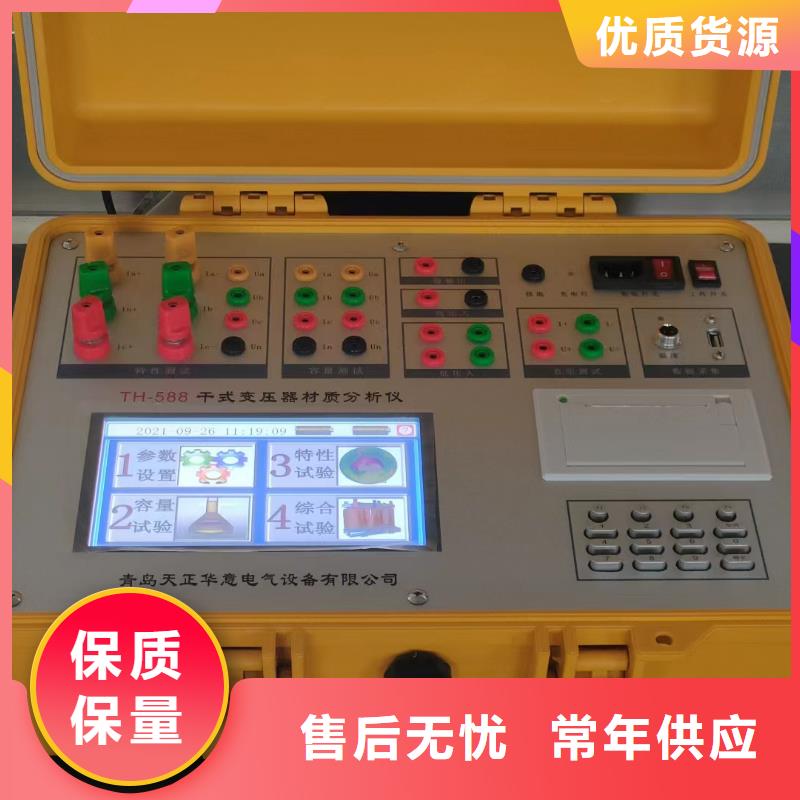

变压器容量特性测试仪单相电源对三相变压器的短路（负载）损耗的测量：受电源条件限制（没有三相电源或电源容量较小）时，以及在制造过程或运行中需逐相检查以确定故障相时，可用单相电源进行短路试验；试验方法是将变压器的低压三相的出线端短路连接，在高压侧进行三次测量，根据被测变压器的绕组连接方式可分为以下两种情况，见a、b；接线与单相电源测量三相变压器空载损耗的情况相同，可参照图5-4接线，二次侧全部短接。注意：短路电流大于50％额定电流测量的数据才准确。a．加压绕组为△连接加压侧按图5-4方式接线，与之不同的是非加压侧（低压侧）的三相出线端需人工短连接。绕组中的电流应为额定电流的倍，测得的数值可按下面公式换算三相短路损耗和短路电压：※ 注：式中Un为加压侧额定电压b．加压绕组为Y连接依次在任两相之间加压，同时非加压侧的三相出线端人工短连接。※ 注：式中Un为加压侧额定电压⑸ 三相三线电源测量变压器空载损耗：将变压器非测试端开路，按图5-5接线； 注意：我们这里采用方法相当于以往的两功率表法，只测量UAB和UCB两相电压值，结果为两相的平均值；同时功率损耗也只测量PAB和PCB两相功率，总损耗为两相功率损耗之和。三相三线测量空载损耗三相三线经PT和CT测量空载损耗图5-5 三相三线经PT和CT测量空载损耗⑹ 三相三线电源测量变压器短路（负载）损耗：与三相三线变压器测量空载损耗的接线方式基本相同，按照图5-6接线，做短路实验时变压器的非加压侧的三个出线端人工短连接。如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。三相三线测量短路损耗图5-6 三相三线经PT和CT测量负载损耗
