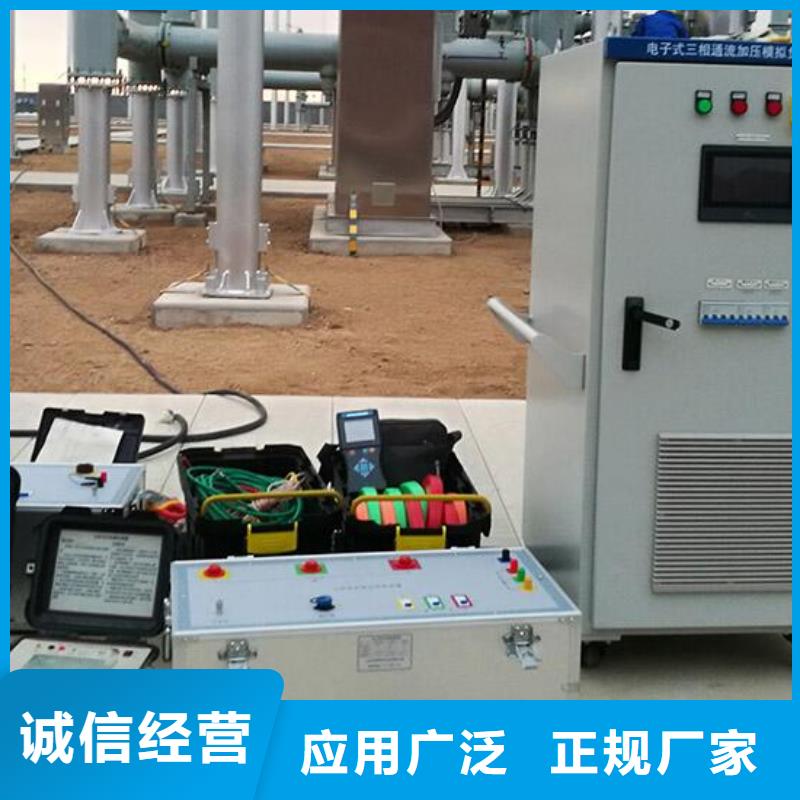

一次通流加压模拟带负荷向量试验装置试验前准备工作5.1 资料和图纸变电站相关设计图纸，继电保护装置原理说明书及使用说明书等资料齐全。5.2 试验设备及仪器仪表试验设备: TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置1套(其中大电流转换试验装置1台，高电压试验转换装置1台，专用电源线4组，大电流三相输出线1组，高电压三相输出线1组，高精度高灵敏选频相位表1套)，数字万用表（0.5级及以上）1块，电流钳表（1.0级及以上）1块，组合工具,接地线,围栏等。5.3 设备状态变电站所有线路出口一次侧已断引（或线路隔离开关在分位）、电压互感器一次侧已断引；断路器及隔离开关在分位，保护出口压板已断开。6 试验项目及方法变电站继电保护相位检验试验时，大电流转换试验装置固定放置在主变侧易于接线的位置,方便对各电压级母线通流(开关站可固定放置在输电线路中间位置某一间隔),高电压转换试验装置放在对应母线电压互感器位置,通过倒闸操作配合完成变电站所有继电保护相位的检验工作。对安装两台主变的变电站，装置变频电源宜放置在主变位置,根据变压器阻抗参数选择合适的变压器绕组为施加变频电源,通过一台主变母线串带另一台主变开关和绕组施加工频（或低频）电源，其余侧绕组在绕组开关后级合上刀闸形成一次短路电流，完成变压器差动保护相位检验。试验顺序宜按照各电压级分别进行，对分段双母线需要利用变压器升压方式，完成一次电压并列相位检查（开口三角电压），而后进行各电压级电压线路保护、母线保护的顺序进行， 进行变压器差动保护相位检验试验，电度表二次回路接线、断路器保护和故障录波器可随线路和变压器保护相位检验试验同时进行。 变电站继电保护向量检查装置 带负荷校验保护装置 变电站监控信息自动对点装置 特高压变压器继电保护向量测试装置 高精度六相微机继电保护综合测试仪 变电站投运前继电保护一二次回路向量检查 智能变电站通流加压典型实验装置 三相微机继电保护测试仪 智能变电站继电保护向量检查装置 三相通流加压模拟负荷校验装置
一次通流加压模拟带负荷向量试验装置220kV、110kV母线差动保护、线路方向保护检验（1）试验准备检查全站刀闸、断路器均在分闸位置；检查全站CT二次回路，禁止CT二次回路开路。（2）接线位置及顺序装置工频高压转换装置输出的三相电压10kV由#1PT间隔21P-D1接地连接排处接入；在#1主变高压侧套管接线处对220kV侧#1母线三相通流，按照对应检测回路关系操作开关分合及接地刀闸，完成220kV母线差动、线路保护检验；测试完毕倒换主变开关对#2母线三相通流验证任一间隔即可。装置工频高压转换装置输出的三相电压10kV由#1PT间隔11P-D1接地连接排处接入；在#1主变中压侧套管接线处对110kV侧#1母线三相通流，按照对应检测回路关系操作开关分合及接地刀闸，完成110kV母线差动、线路保护检验；测试完毕倒换主变开关对#2母线三相通流验证任一间隔即可。（3）试验电流估算220kV侧母线：开关CT变比1600/5，为方便读数和测量，预加一次电流160A，二次侧0.500A，对应母联与各间隔回路通流检验时，对施加的三相高压电压与三相大电流移相输出，一次就可检验出母线差动保护和线路保护。110kV侧母线：开关CT变比2000/5，为方便读数和测量，预加一次电流200A，二次侧0.500A，对应母联与各间隔回路通流检验时，对施加的三相高压电压与三相大电流移相输出，一次就可检验出母线差动保护和线路保护。10kV侧母线：开关CT变比4000/5，为方便读数和测量，预加一次电流200A，二次侧0.250A，对应母联与各间隔回路通流检验时，施加的与三相大电流，一次就可检验出母线差动保护。备注：为节约后续试验准备工作，缩短测试时间，对母线三相大电流通流时改换测试间隔时可不必中断输出（设备选择具有三相电流平衡自动调整模式，完全保证在母线线路阻抗不平衡状态下装置输出的三相电流幅值平衡及相位互差120°），该间隔检验结束后即可将另一间隔接地刀闸合上，然后再拉开已检验过的接地刀闸间隔回路，电流输出控制选择“电流平衡模式输出”即可。
一次通流加压模拟带负荷向量试验装置主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8*1.25/110±4*1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置 额定变比 二次编号 分机编码 二次电流(A) 实测相角(°)220kV侧 600/1 A4011 IHA 0.251 7.5B4011 IHB 0.249 127.1C4011 IHC 0.247 247.9110kV侧 1200/1 A4111 IMA 0.211 186.4B4111 IMB 0.220 306.7C4111 IMC 0.219 66.810kV侧 4000/1 A4261 ILA 0.114 169.5B4261 ILB 0.114 289.0C4261 ILC 0.114 49.6图11 以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。图12 以IHA为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。9 操作注意事项1 ）主机与分机在通讯校验完成前不得随意插拔校验线。2） 测量通讯过程中不得改变主机基准，以免造成测量相位的错误。3） 相位测量时，注意电流流向必须与电流钳箭头标注方向一致。4） 分机切换编号或测量点，请等待5s钟待测量示数稳定后再发送。5） 测量通讯过程中若出现误关机，必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出，所导出的数据格式均加入了制表符，可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年，终身维修。2 下述情况产品出现故障不在保修范围内：2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证，遗失不补。请妥善保管！
