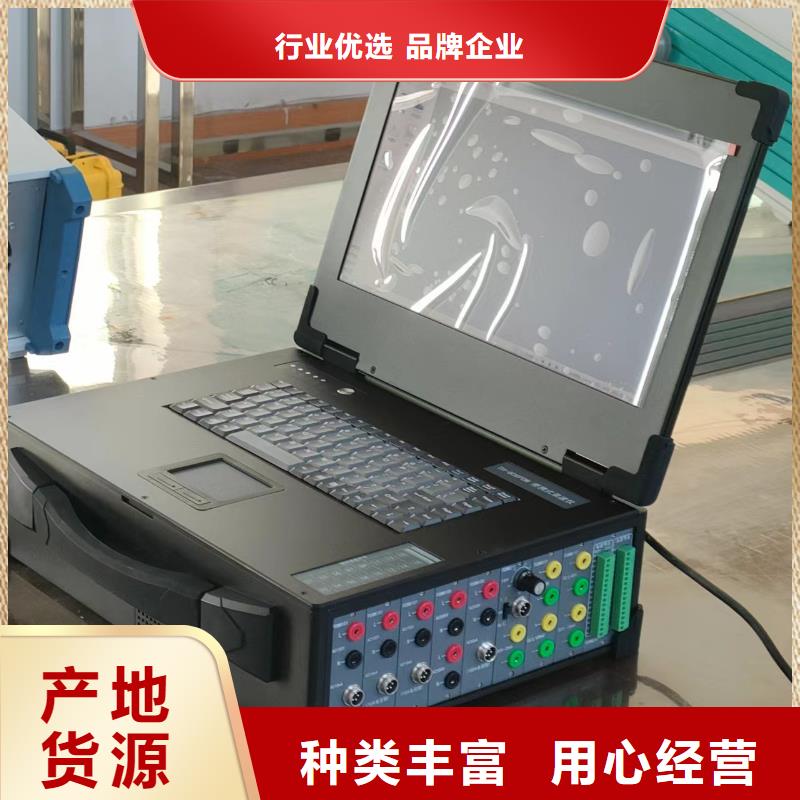

发电机综合特性测试仪

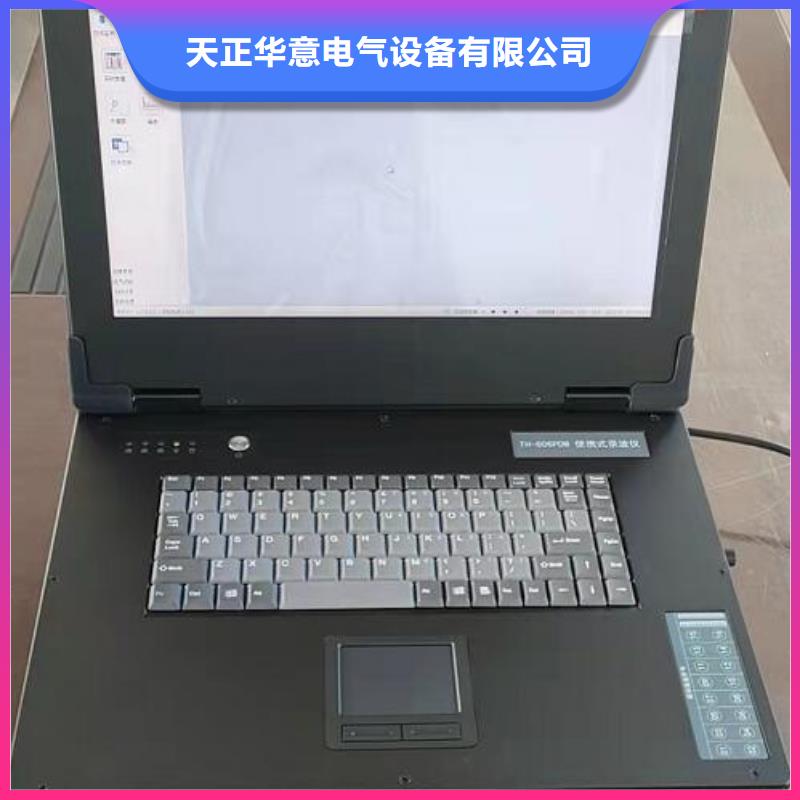

录波仪试验选择主程序图4 试验选择主界面仪器软件系统由试验选择主程序和试验程序两大部分组成，仪器的试验选择主界面如图4所示，试验选择主界面的功能包括：1）试验程序切换2）仪器基本设置3）仪器使用帮助说明4）仪器软件升级接口5）系统时间设置2.2.2 试验程序仪器软件系统 的一部分是试验程序，其基本功能包括：1）试验环境设置2）试验数据采集3）试验数据分析4）试验结果展示5）试验报告生成6）试验数据和结果的存储，导出7）历史数据浏览8）试验报告二次加工典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1>生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据 不超过120000个数据时间点2>生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点 不超过120000个

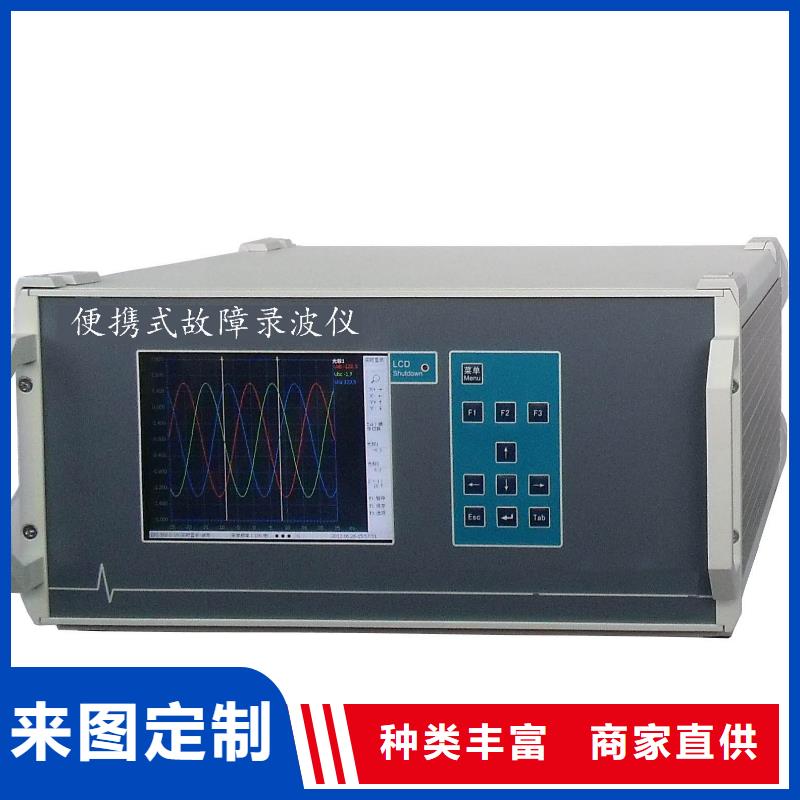

录波仪四、参量配置录波仪配置的参量包括有24路模拟通道、24路派生量、16路开关输入量。用户可以调整这些参量的设置。录波仪本机可做部分设置，完整的设置功能需要联机后使用PC软件进行。参量配置功能由PMR.EXE的“功能菜单\参量配置”或TRIAL.EXE的“菜单\设置\参量配置”进入。在这个对话框里，对录波仪的模拟通道、派生量、开关量进行设置。4.1.模拟通道表格各栏的定义：通道：模拟通道序号。单击图标切换模拟通道的运行、禁止。运行，禁止。类型：录波仪定义了3种模拟通道类型，各自有不同的处理方法：交流通道：按均方根10ms计算一点有效值。直流通道：对采样值平均，每10ms生成一点有效值。转速通道：按信号过零点计算转速。名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零额定频率：对于交流通道、转速通道，输入信号的额定频率；直流通道输入0。小数位数：显示时取小数的位数。变比一次：PT、CT、分流器的一次值变比二次：PT、CT、分流器的二次值。当不需要设置变比时，将”变比一次”、”变比二次”二栏清空。对于转速信号，变比是极对数的含义。对于部分水轮机组，其转子上的测速齿 的齿数与其极对数相同，此时应将极对数输入对应的设置项。例如，某水轮机组的极对数为28，额定转速为107.1rpm，其安装于转子上的齿 的齿数也是28。此时，应将”变比一次”设为1、”变比二次”设为28，并将录波仪模块上的转速信号选择开关拨至1:1处。在运行时，仪表接收到的转速信号，是每分钟发生107.1×28 = 3000个脉冲，仪表使用极对数（28）计算：3000 / 28 = 107.1rpm，得到了机组实际的转速。设置的极对数值，不影响发电机功角的计算。对于额定转速为3000rpm的火电机组，应将”变比一次”、”变比二次”二栏清空。此页面包含采样频率的选择，程序根据此时打开的模拟通道数，自动给出了可选的 采样频率。模拟通道数与 采样频率的关系请参见第二章技术规格中”同步采样频率”的说明。请根据信号特性选择采样频率。对于发电机总启动电气试验，录波仪的基本采样频率（10KHz）可充分满足准确度、响应时间的要求。4.2.派生量类型：派生量类型，见下表名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零小数位数：显示时取小数的位数参量1-6：参与计算的参量，见下表设置要求：1．模拟参量，含模拟通道和派生量，名称和代号必须 。2．模拟参量额定值不能为零。3．如果设置了模拟通道变比，则变比一次、变比二次都不能为零。4．派生量的参量1-6，依据类型不同，需要正确选择。
