一分钟的时间，对于了解我们的交流标准功率源产品来说足够了。请观看这部精心制作的产品视频，让产品的独特之处和卓越性能一览无余。
以下是:交流标准功率源的图文介绍
交流采样现场校验仪 多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、各种指针式三用表及直流0.2级，交流0.5级以下各类表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~50A）；中值电阻11×2档(10Ω~20MΩ)；交流频率50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！4、工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高5.2 数字合成正弦波信号发生器，失真小，可靠性高5.3 每个量程可实行一键软件校准，实现整机的“闭壳”校验，免开机箱5.4 240＊64大屏幕LCD显示5.5 输出调节有外控和面板按键两种调节方式5.6 量限可根据被检表的量程选择5.7 当输出调节采用“百分比”调节时，可选择步长5.8 交直流电压输出范围 0~1050V 5.9 交直流电流输出范围0~60A5.10 供选择的交流频率五种：50Hz、市电（同步）60Hz、400Hz、1kHz5.11 电压短路、电流开路自动保护。
交流采样现场校验仪三相多功能标准表产品概述三相多功能标准表,其核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。显示器采用6.5寸TFT彩色液晶屏，图表字符显示清晰。装置具有量程宽、精度高、工作稳定可靠、操作简单的特点。主要功能及特点1． 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2． 可测量电压、电流谐波含量和波形失真度；3． 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHz；4． 可测量校验装置的电压、电流、功率稳定度；5． 可测量校验装置的标准偏差估计值；6． 可测量校验装置的三相电压对称度、三相电流对称度；7． 可测量校验装置安放被检表位置的磁感应强度；8. 可测量直流电压和直流电流（选项）；9． 变送器测量（选项）；10．设有RS-232接口，可由PC进行控制操作；11. 与交直流电表·变送器校验台配合，可组成一套高精度、高稳定度的0.05级三相交流电表测试系统。主要技术指标交流测量·电压量程(V): 6.25、12.5、25、50、100、200、400、800，全自动切换，1000V； ·电流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自动切换；·电压、电流、功率测量准确度 ±(0.03％RD＋0.02％RG)； ·电能测量准确度 ±0.05％；·标准脉冲输出 ≤2MHz；·频率测量范围 45～65Hz；·频率测量准确度 5×10-5；·相位测量误差±0.02°；·功率因数测量误差 ±0.0001；·谐波及失真度测量 谐波次数31次；谐波误差

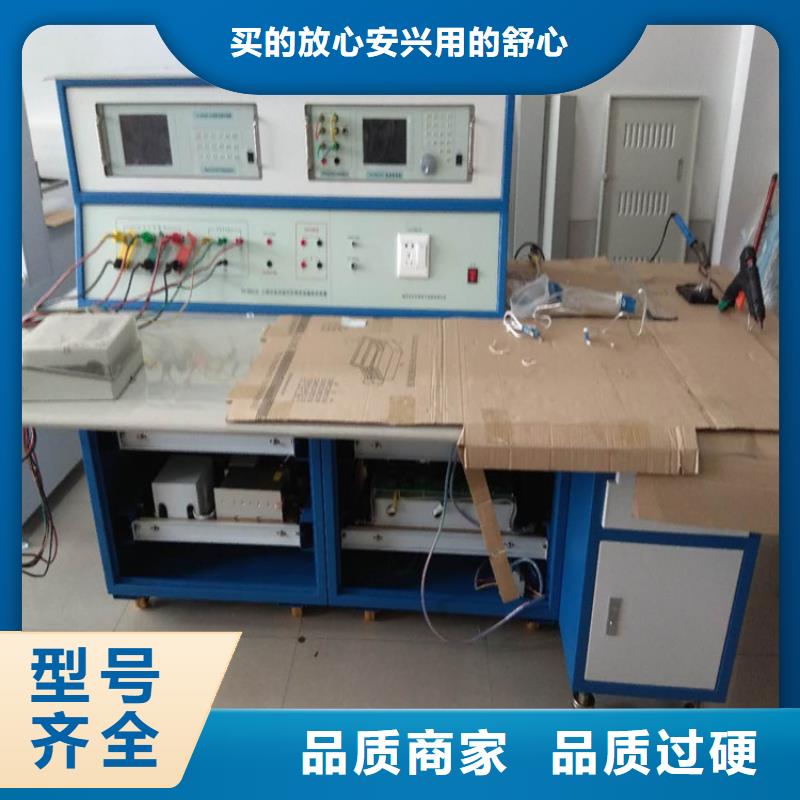

关于 微机继电保护测试仪产品图片： 本 微机继电保护测试仪产品图片依照实际产品拍摄，因相机拍摄与实际产品难免有成色误差，一切以实物为准。
交流采样现场校验仪 使用方法:5.1 仪器应置于通风良好，无日光直射、干燥、清洁的场所。本仪器的电源电压为220V±10％，频率为50Hz±1Hz。电源插座上地线应良好接地。5.2 电压、电流输出端开路（不接负载），所有电位器逆时针旋转到底，再接通电源开关，预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被检仪表的性能和量程，选择相应的档位和开关位置。5.3电流输出端开路或电压输出端短路时，将会出现“超载”显示（OFLO），在恢复正常工作状态后，请按复位键复位。5.4幅值调节可采用按键或电位器调节，通过键盘上的转换开关选择。5.5控制键盘说明：Ｖ Ｉ Ｆ Φ 为电压、电流、频率、相位功能键。10 １ 0.1 0.01 分别为上升调节键。10 １ 0.1 0.01 分别为下降调节键。上述上升、下降键对于电压、电流（步进）代表10％、1％、0.1％、0.01％；（75V、150V、300V量程分别为1/15、1/150、1/1500、1/15000；600V量程分别为1/12、1/120、1/1200、1/12000）对于频率代表10Hz、1Hz、0.1Hz、0.01Hz；对于相位代表10°、1°、0.1°、0.01°。100％ 50％ ０ 为输出状态键。对于电压、电流分别代表该量程的100％、50％、0(输出回零)。对于相位代表相位检查，60°，0°。对于频率代表×，×，50Hz。相位校零键。 复位 过载复位键。确认 测试数据确认（在带通讯接口时使用）。＋30° -30° ＋180° 为相位快调键.开机后的状态为:功能键Ｖ步进状态,频率为50Hz,相位为0°此时可直接调节电压输出的大小。
