我们的定制小电流故障定位仪的基地视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。
以下是:定制小电流故障定位仪的基地的图文介绍
天正华意电气设备(红河市分公司)深耕于 微机继电保护测试仪系列产品的换代升级。近年来，学习国外技术、引进国外设备，建立了一支 微机继电保护测试仪技术过硬、检测、管理完善的生产和服务团队。始终把“客户，质量”作为公司的核心理念。
展望未来天正华意电气设备(红河市分公司)将继续发扬中国传统匠心精神，不忘初心，脚踏实地。努力把中国制造 微机继电保护测试仪推向世界。
地埋电缆管线探测仪① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。2.工作界面介绍采样方式 按“ ”键，弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络方法”、“三次脉冲”、“八次脉冲”和“速度测量”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法）。脉宽按“”键，弹出脉冲宽度选择子菜单。子菜单中包括7个选项，分别为：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根据测试距离选择合适的脉宽，按对应的子菜单键可以对脉冲宽度进行选择，仪器开机默认0.2μs，再按“脉宽”键退出此项功能。注意：在高压闪络法测试中此项不做选择。电缆类型按“”键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯”、“油浸纸型”、“不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“ ”键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。

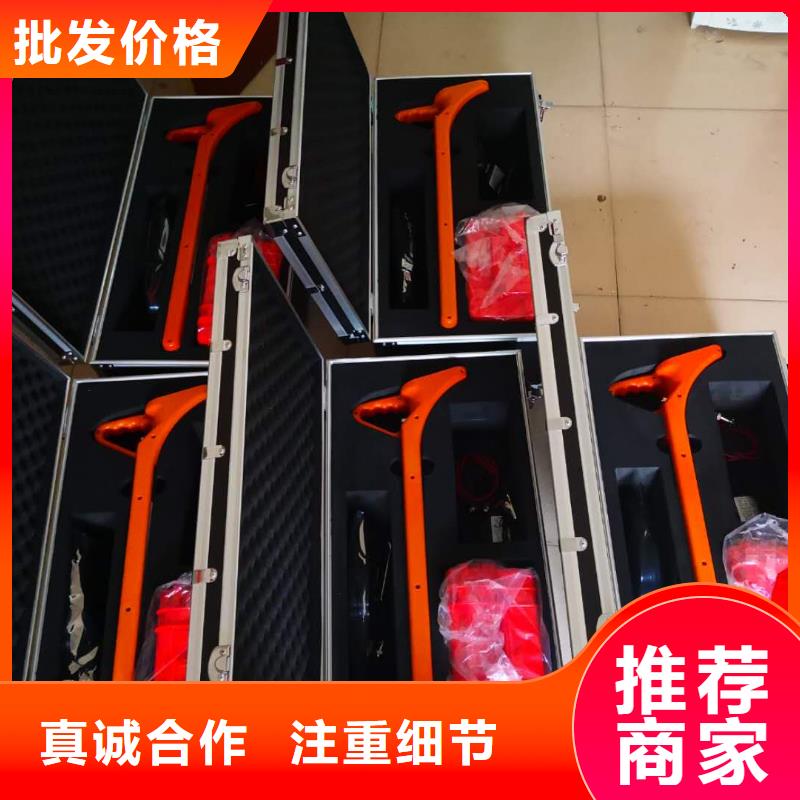

地埋电缆管线探测仪直连法旋转FUNTION旋钮，开启发射机。根据应用要求，选择相应的频率、模式、功率。当切断和重新连接红色引线时，通过注意显示器上的mA输出或注意发射钳音调变化来检查连接是否良好。当连接状态不佳或者管线接地电阻过大时，会有红色提示。影响接线质量的因素包括：a)管线连接点锈蚀：用钢丝刷清洁接线区域b)接地不良：将地钉插入潮湿地面。用水将周围地面打湿。如果仍有问题，请尝试连接到检修孔盖板周围。避免连接到围墙护栏上，否则可能沿着围墙产生回波信号电流，干扰定位信号。如果接收信号不够强，首先从较低输出信号开始，逐渐增加输出。如果将输出设置为较高水平，可能会导致部分信号“流出”到其他功能结构，从而导致电源消耗过大，造成能源浪费。当连接到铁质材料上时，有时可能无法找到恰当的突出部位，无法夹持夹钳。这种情形下，请使用可选磁铁与线路接触，然后将红色夹子夹到磁铁上。一个很好的例子是连接到街道照明电路。通常的做法是将照明电缆的护套连接到路灯的金属检查盖上。当连接到检查板将通过板和护套为电缆供电。通常，盖板上没有能用于夹持的突出部位，因此在盖板上使用磁铁提供合适的夹持点。1.1 界面介绍旋转FUNCTION旋钮至管线探测模式或电缆识别模式开机，进入管线探测或电缆识别信号发射界面。在选择合适的频率、模式和功率后，长按输出。正常输出时，符号闪烁提示，在此期间不可触碰连接线的裸露部分，以防触电。
地埋电缆管线探测仪发射信号施加在电缆一相和护层之间，对端相线和护层短路，护层两端应保持接地。如果是对单条电缆敷设，信号会从发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加上土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路与护层－大地回路存在互感，通过电磁感应也可以在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场实际情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。图5- 11并行电缆的分流效果如上图，若存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。1.2.2.4相间接法图5- 12相间接法接线图图5- 13相间接法信号流向示意图如上图所示，发射信号会施加在电缆两相之间，电缆的对端两相线短路。两相在电缆内部扭绞，其电流值相同且方向相反。尽管两相线虽相距很近，但仍有一定间隔，故两相线和接收机线圈之间的距离会造成微小差异，两相线在此处产生的磁场方向相反，但强度因距离的差异而不会完全相同，大部分相互抵消，但仍有小部分残余，金属护层的屏蔽作用会进一步将其削弱，的剩余信号方能被接收。因为扭绞的原因，信号会沿电缆路径有周期性的幅值和方向的变化。在一个扭绞周期内，对外放射的磁通会因方向连续变化360°而相互抵消，所以不会在护层－大地回路产生感应电流。由于有效信号很小，故使用高频信号将比低频信号更易于探测。相间接法无法使用接收机的电流方向测量功能排除邻线干扰。
地埋电缆管线探测仪功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。
