不要犹豫，点击播放我们的模拟断路器产品视频，让每一帧画面都为您揭示产品的独特之处，带给您前所未有的惊喜。
以下是:模拟断路器的图文介绍
模拟断路器模拟断路器与保护测试仪配合进行保护装置整组传动试验系统接线图TH-10G模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，别一路不接。在保护装置的测试过程中，TH-10G模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将TH-10G模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。图4 TH-10G接入实际二次回示意图在图4中，“断路器接线”是指黑框内的接线为实际断路器在二次回路中的接线，“断路器模拟装置”黑框内的接线为试验时TH-10G断路器模拟装置在二次回路中的接线。当断路器在系统故障时的跳闸方式为分相跳闸时，TH-10G模拟断路器的输出接点按A、B、C的相别分别接入测试仪；当断路器在系统故障时的跳闸方式仅为三相跳闸时，TH-10G模拟断路器的输出接点可以任意接入测试仪A、B、C的某一相；模拟断路器装置的常开或常闭输出接点对应于二次回路中（不包括操作回路中与跳、合闸线圈串联的断路器辅助接点）断路器的常开或常闭接点，可根据试验需要接入保护装置中。

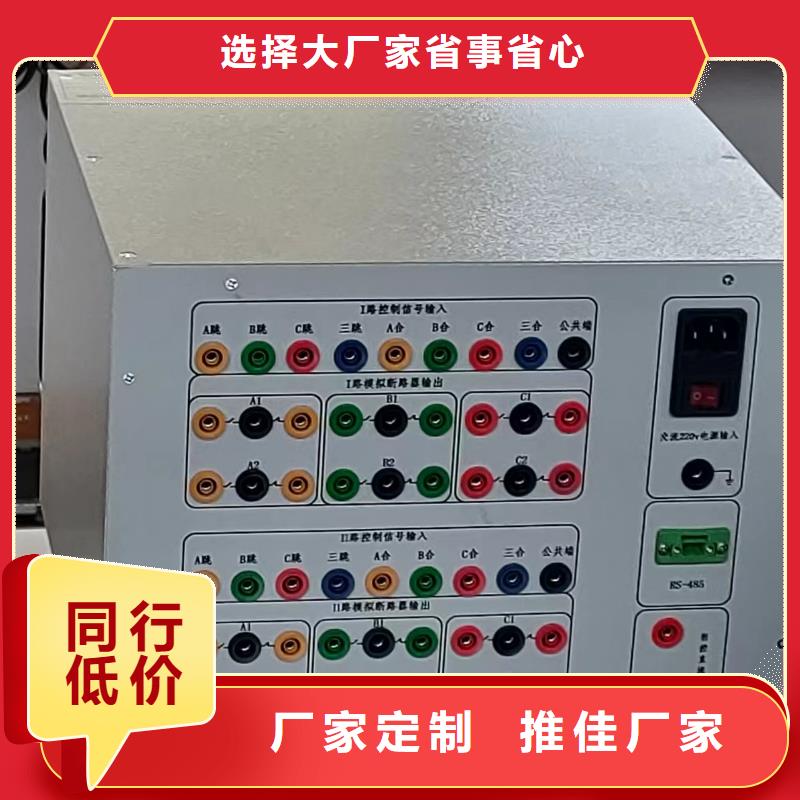

模拟断路器随着用户生产、生活要求水平的提高，对连续供电的要求越来越高，每次进行备自投试验时的转电、停电操作复杂，难免会造成用户短时停电，从而对用户生产、生活造成不同程度的损失，引发用户投诉，要解决此矛盾的办法之一就是利用断路器模拟装置。以下就本公司生产的TH-12型微机型模拟断路器，对备用电源自动投入装置在实际试验进行简单的介绍。本装置的特点是具有A、B、C及D、E、F两路完全独立的三相模拟断路器，在进行备自投试验时可以当做六个开关，一般模拟断路器每相只提供一对常开、常闭接点，根据备自投试验的要求需要增加输出接点。另外由于不同厂家的断路器的跳、合闸时间有差异，根据客户的不同需求，本公司生产的PRS-102M微机型高压断路器模拟装置提供多种功能选择，其中包括增加模拟断路器输出接点至两对常开及两对常闭触点，多量程的跳合闸时间的选择及跳合闸电阻的选择等。为了不影响一次设备的运行，做备自投试验时，应退出备自投出口压板，使用备自投装置出口继电器的其他空接点跳、合闸模拟断路器，并用表计监视出口压板变化情况。
微机继电保护测试仪质量：
两年内质量三包！
天正华意电气设备(黄南市分公司)竭诚为您服务， 微机继电保护测试仪型号齐全，
售后服务：也可非标定做，欢迎致电！
每位新老用户企业的发展壮大始终是我们的理念，忠诚合作愉快。
质量是关键，欢迎实地考察、试用、订货。
我们的承诺：同等 微机继电保护测试仪质量，价格低，真诚的希望新老客户来公司光临指导，愉快合作！
我们真诚欢迎广大客户与我们联系，建立长期友好的合作关系，共谋。

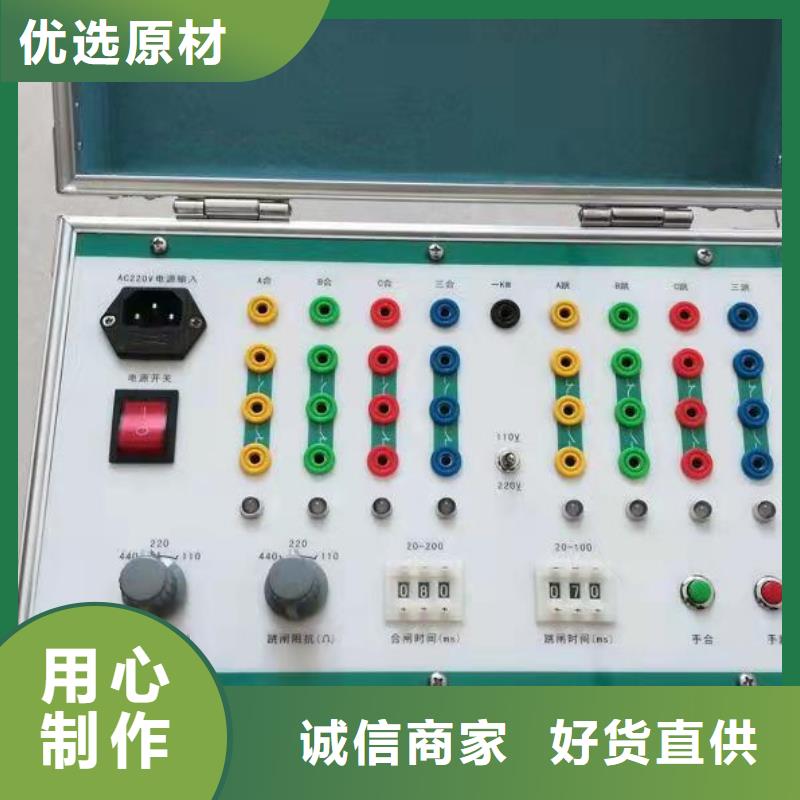

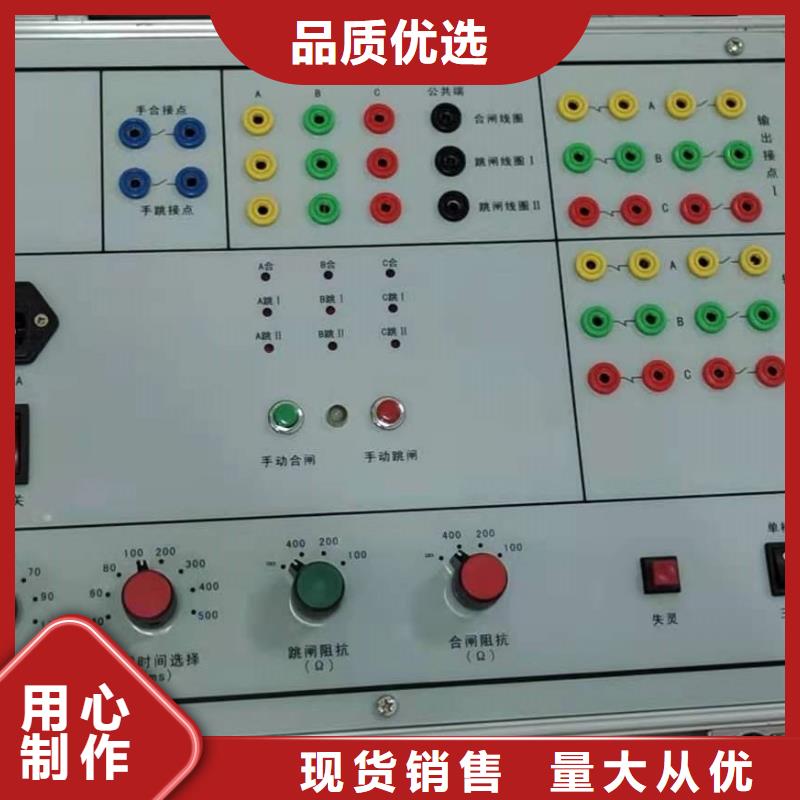

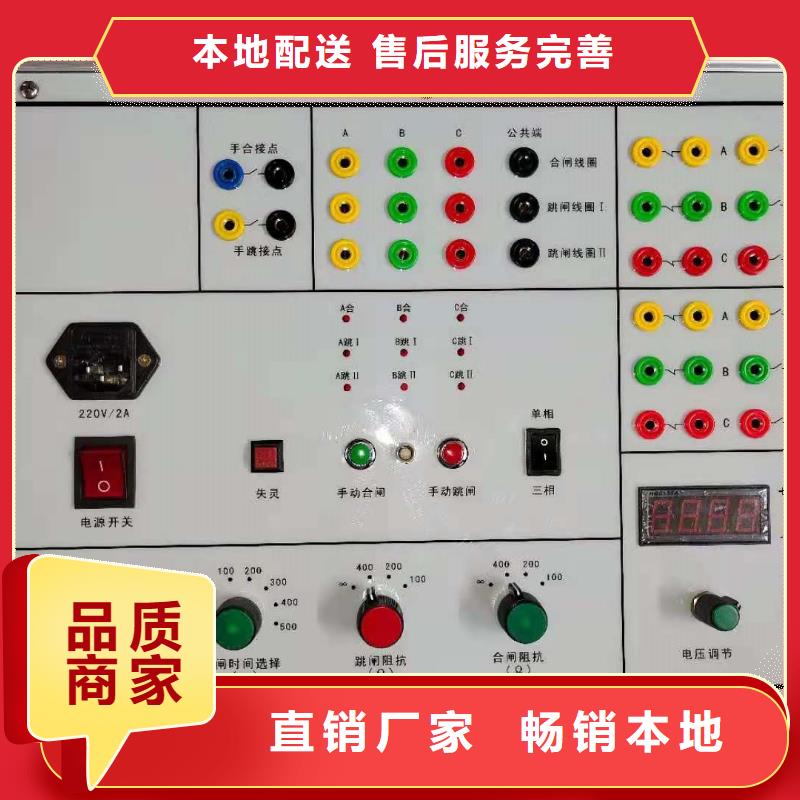

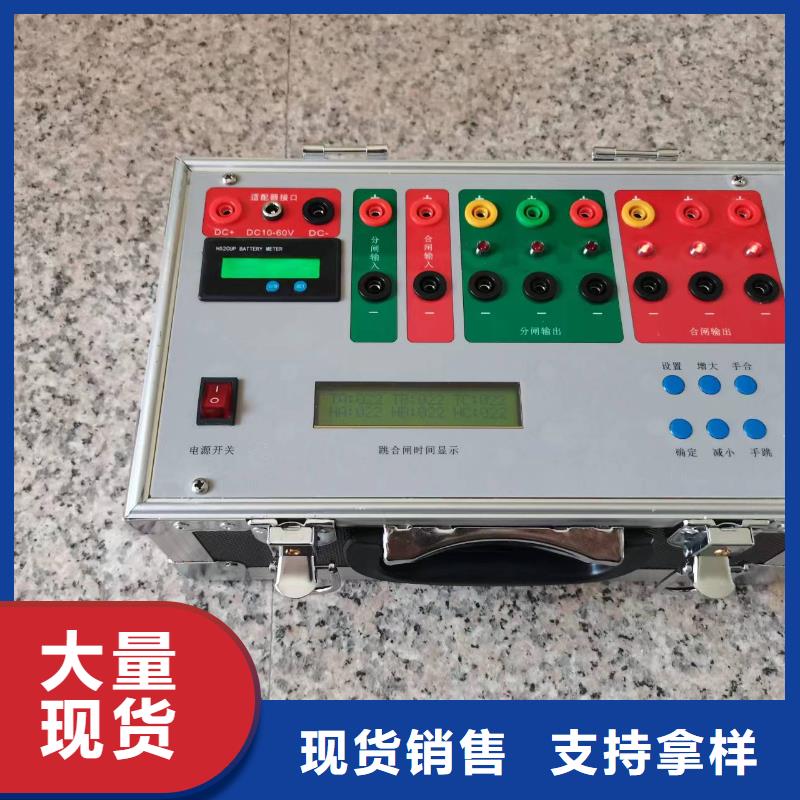

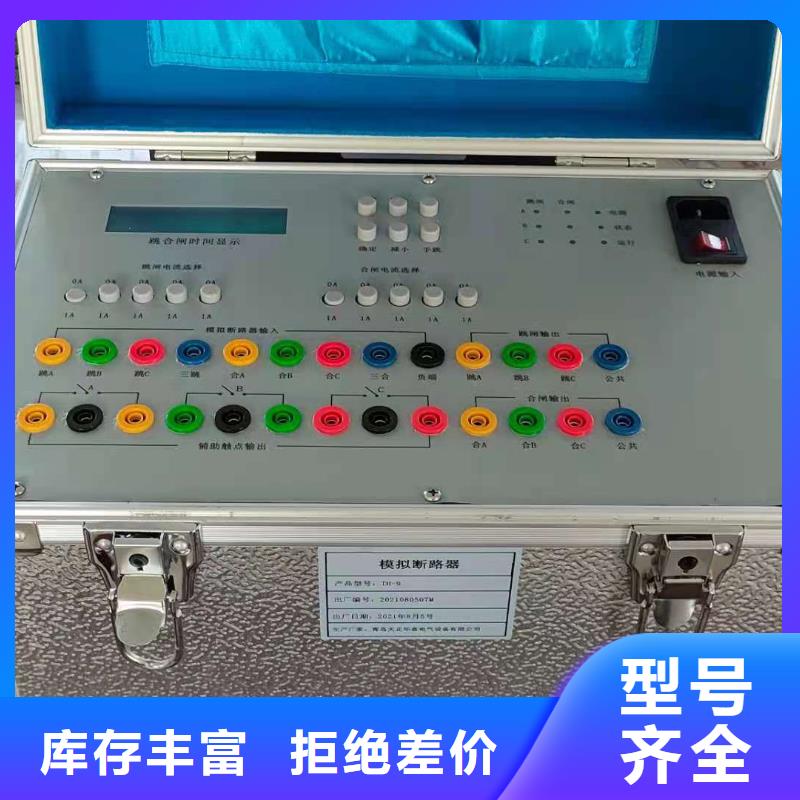

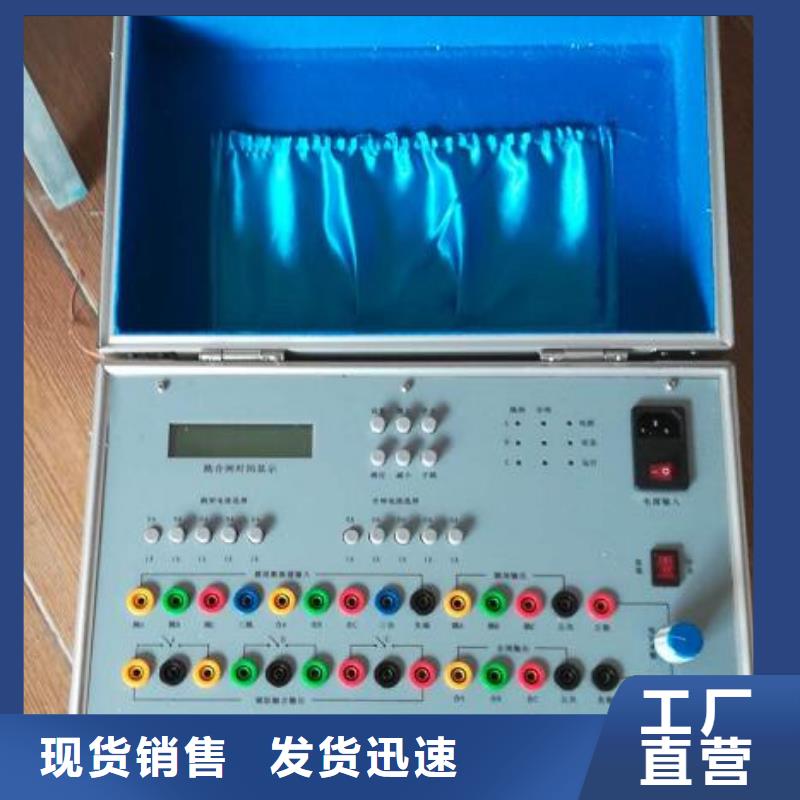

模拟断路器技术参数断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。手合、手跳接点：2对手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时，接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。操作面板1、电源开关3、动作选择（三跳/单跳）4、跳闸时间调整开关5、合闸时间调整开关6、跳闸电阻调整开关7、合闸电阻调整开关8、断路器辅接点输出9、手合接点10、手跳接点11、跳合闸线圈12、电源输入插座13、跳合闸位置指示灯14、手动跳闸按钮15、手动跳合闸指示灯16、手动合闸按钮17、直流电压调节旋钮18、直流电压输出开关19、输出开关
