我们的现场实拍视频将带您走进变压器直流电阻及变压器变比组别测试仪东方市厂家直销产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:变压器直流电阻及变压器变比组别测试仪东方市厂家直销的图文介绍

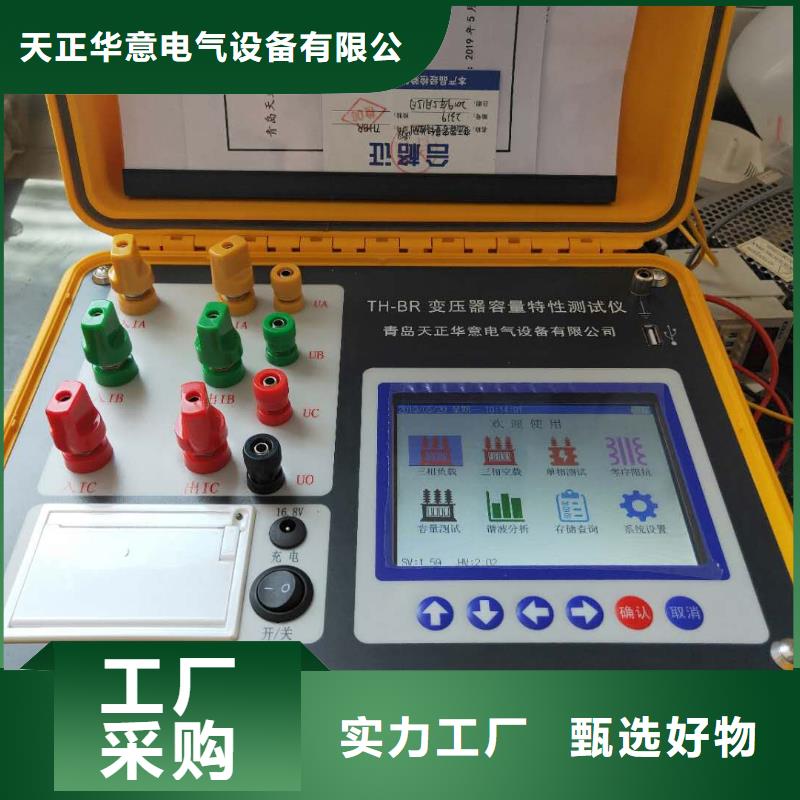

变压器容量特性测试仪液晶界面液晶显示界面主要有十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1、主菜单界面仪器开机即进入主菜单，界面如图3所示：图3、主菜单界面主菜单共有十个可选项，分别为：容量测试、参数设置、有源负载、单相空载、三相空载、单相变测试、三相短路、结果查询、电气参数、谐波分析。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘容量测试’功能，按上下左右键可改变光标指向的选项。此时，按‘’确定键进入选中的功能显示屏。下端为提示行，显示当前的日期时间、内部电池的电压幅值和剩余电量百分比，从而可以及时掌握仪器的电池电量情况，了解仪器是否要充电避免没有及时充电而在现场无法正常工作的情况。各功能选项的用途分别为：?容量测试：用来测量变压器的容量值。?参数设置：用来对变压器空负载试验的必要的参数进行设置。?有源负载：用仪器内部电源来进行变压器的短路试验，无需其他辅助设备。?单相空载：使用单相电源进行三相变压器的空载试验；在现场三相电源一般不容易满足要求，我公司独创了一种单相电源对三相变压器进行空载试验的方法。针对Y/Yn0的配电变压器，只需要单相市电（交流220V）即可进行空载试验。?三相空载：使用外接的三相电源进行变压器的空载试验。?单相变测试：外接电源测试单相变压器的空负载、三相变的零序阻抗。?三相短路：使用外接的三相电源进行变压器的短路试验。?结果查询：查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机，方便用户进行测试结果的管理。?电气参数：用来进行各种电参量的测量，包括：波形显示、矢量分析、实时数据。?谐波分析：用来检测试验电源的谐波含量。
天正华意电气设备(湖北省分公司)是一家从事 微机继电保护测试仪的生产的现代化企业。本公司始终坚持“质量为根、诚信是魂”的经营管理理念，连续多年来被工商行政管理局评定为重合同守信用单位。主要产品有： 微机继电保护测试仪等。公司拥有严格的管理制度，先进的生产工艺，高素质的销售团队，严谨的检测程序，明晰的财务管理，打造出了一支精诚合作团队。不断提高产品综合竞争力，在国内外市场享有良好的声誉。
变压器容量特性测试仪触摸屏使用 触摸屏亮度的调节：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单，用触摸方式点按亮度调节可修改液晶屏的亮度，64，小4。如下图所示：触摸屏校准：触摸屏有2种方式进入到校准模式。校准方式1：在开机状态下，如果4秒内快速点击触摸屏的非触控区域超过20次，则进入触摸屏校准模式。步骤如下：（1）4秒内快速点击触摸屏的非触控区域超过20次；（2）蜂鸣器长鸣1秒，听到蜂鸣器叫时停止点击；（3）进入到校准模式，按照十字交叉线的提示点击触摸屏的指定位置校准触摸屏；（4）校准结束，返回进入到校准前的画面；校准方式2：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单,连续点击3次数字’9’键启动一次触摸屏的校准过程。校准如图所示：6.4. 变压器国标对应表 (0)油变S7.9.11 ：JB/T6451-2008《油浸式电力变压器技术参数和要求》 (1)油变S11：JB/T6451-2015《油浸式电力变压器技术参数和要求》 (2)油变S12：JB/T3837-2016《电力变压器损耗水平代号的确定》(3)油变S13：GB20052-2020《电力变压器能效限定值及能效等级》硅钢3级能效 (4)油变S14：JB/T3837-2016《电力变压器损耗水平代号的确定》(5)油变S15：GB20052-2020《电力变压器能效限定值及能效等级》非晶3级能效 (6)油变S16：JB/T3837-2016电力变压器损耗水平代号的确定》(7)油变S20：GB20052-2020《电力变压器能效限定值及能效等级》硅钢2级能效 (8)油变S21：GB20052-2020《电力变压器能效限定值及能效等级》非晶2级能效 (9)油变S22：GB20052-2020《电力变压器能效限定值及能效等级》硅钢1级能效 (10)油变S25：GB20052-2020《电力变压器能效限定值及能效等级》非晶1级能效

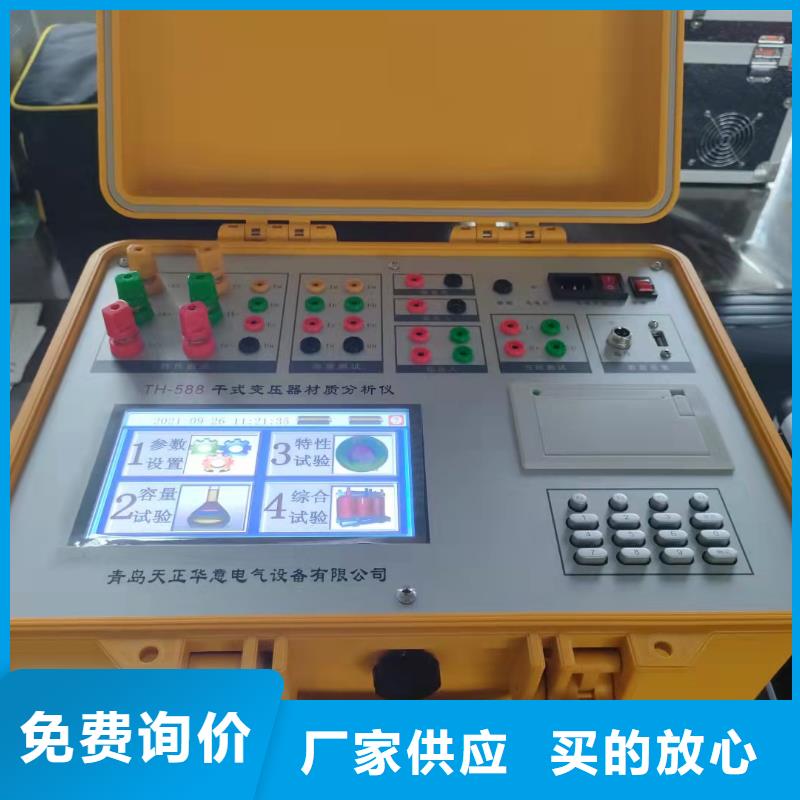

变压器容量特性测试仪1、液晶说明测试仪采用7.0英寸，800＊480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。 2、按键说明键盘共有16个键，分别为：F1、 F2 、F3、 F4、确定、取消、数字键。各键功能如下：F1、 F2 、F3、 F4为多功能能按键，具体实现参见具体帮助菜单。确定键：各菜单中的功能见界面的详细说明。取消键：返回键，如果正在测试过程中，测试结束同时返回上一级界面。数字键：在主菜单中按下此键直接进入子菜单，设置菜单下可以对数据进行修改。第四章 界面介绍及操作说明4.1 开机界面图三 开机界面 ?使用外部按键时F1帮助，F2打印。 ?左上部分为时钟实时显示，在彩色液晶上可以直接点击时钟的显示部分或者使用外部键盘F3按键可以修改时钟。?右上部分为内部锂电池电源的电量指示，当图标显示为欠电时，请及时充电, 在彩色液晶上可以直接点击锂电池显示部分或使用外部按键F4键可查看具体参数。 ?下部分为菜单的按键选择部分，可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.2 参数设置? 容量参数：包含公共参数容量测试参数及特性参数三个部分。? 直阻测试：嵌入式直阻测试部分，可对中小型变压器和电压互感器进行直流电阻测量；? 测量参数：材质分析仪对干式变压器进行外形尺度的测量。
变压器容量特性测试仪有源负载正确设置了特性参数后，再进行有源负载的测试功能。按照“测试钳接在被试变压器的高压侧，低压侧要良好短接”的原则接好线后，按确定键测试；测试完毕后结果显示在液晶屏上，测试结果包括：三相测试电压值（Ua、Ub、Uc）、三相测试电流值（Ia、Ib、Ic）、三相实测损耗值（Pa、Pb、Pc）、校正到额定试验条件下（额定电流、温度校正到设定温标）的短路损耗数值、校正到额定条件的阻抗电压，被测变压器的高压电阻和高压电抗。图十一 有源负载试验操作提示图十二 有源负载测试结果屏4.3.3 结果查询可以对保存的结果进行浏览、打印、删除、上传等功能。4.4 特性试验图十三 特性试验4.4.1 单相空载a)为确保仪器的准确度，在低压侧施加额定电压值，比如低压侧电压为0.4KV，变压器的A、B、C各相做单相空载试验时必须使用单相交流可调电源。b)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。做A相空载时，将黄色测试钳子夹在变压器低压侧的a相接线柱，将红色测试钳子夹在变压器低压侧的公共端；测试钳得粗细线，按接线示意图联接（粗线接电流，细线接电压）。c)接线无误后，接通单相可调交流电源调压到231V，按‘开始测试’键，进行A相的测试，待数值稳定后按‘A相测试’键此时完成a相测试。注意：完成a相测试后必须先断开所施加的231V交流电源，然后换相测试（每测试完一相必须先断开电源）。图十四 单相空载接线提示图d)做B相空载时，将黄色测试钳子夹在变压器低压侧的b相接线柱，将红色测试钳子夹在变压器低压侧的公共端；接线无误后，接通单相可调交流电源调压到231V，待数值稳定后按‘B相测试’键此时完成B相测试。e)做C相空载时，将黄色测试钳子夹在变压器低压侧的c相接线柱，将红色测试钳子夹在变压器低压侧的公共端；接线无误后，接通单相可调交流电源调压到231V，待数值稳定后按‘C相测试’键此时完成C相测试。f)三相分别测试完毕后显示实测空载损耗以及校正后的空载损耗（这里的校正是指非额定电压条件下空载试验时将测量的功率损耗和空载电流校正到额定电压条件时的数值）。
