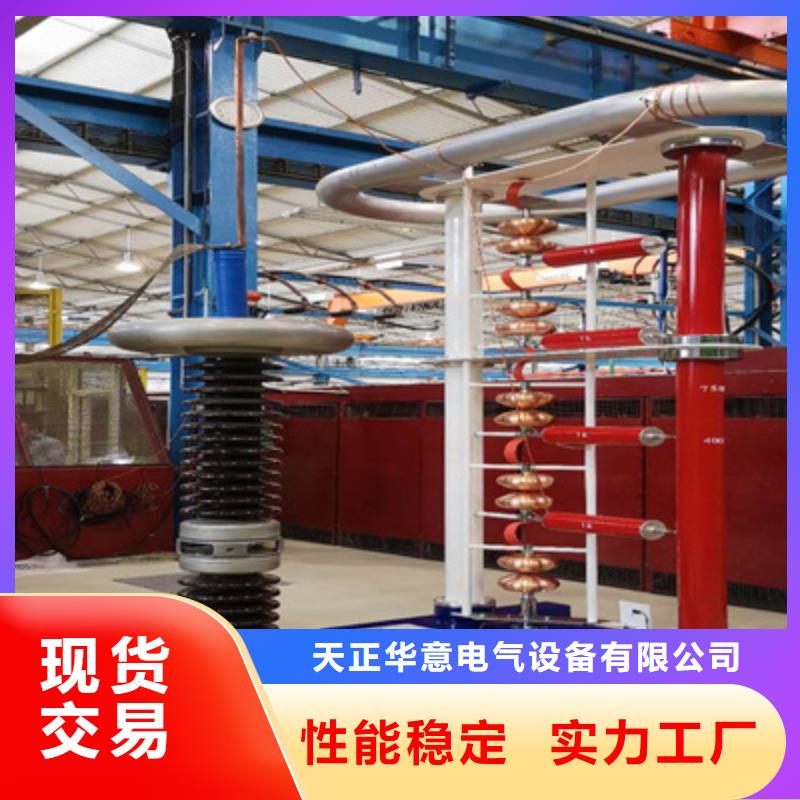

雷电冲击电压发生器

雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；

雷电冲击发生器检测设备测试系统技术方案3.1、使用条件海拔高度： ≤1000m环境温度： -15℃～＋50℃相对湿度： ≤85％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力： 8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波,波形畸变率＜5％地震烈度：地震基本烈度值为6度。3.2、依据标准GB/T 16927.1-1997《高电压试验技术 部分 一般试验要求》GB/T 16927.2-1997《高电压试验技术 第二部分 测量系统》YD／T 5098-2001《通信局（站）雷电过电压保护工程设计规范》GB/T 17626.5-1999 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》GB311.1-1997高压输变电设备的绝缘配合GB1094.3 电力变压器第三部分 绝缘水平和绝缘试验GB/T16896.1-1997高电压冲击试验用数字记录仪ZB F24 001-90冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表DL/T 848.5-2004 高压试验装置通用技术条件 第5部分 冲击电压发生器DL/T846.1-2003 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统JB/T563-1993 耦合电容器及电容分压器订货技术条件JB/T8169-1999 耦合电容器及电容分压器所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。3.3、方案编制说明本套设备主要是为满足10KV以下的变压器 互感器 开关柜 套管等等电气设备的雷电全波和截波波形试验。 设备全套基本配置有充电装置、冲击电压发生器本体、冲击弱阻尼电容分压器、截波装置等控制、测量装置。
