为了让您更地了解我们的直流接地检测仪2025已更新(实时/沟通)，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。
以下是:直流接地检测仪2025已更新(实时/沟通)的图文介绍
直流系统绝缘校验仪使用方法5.1、装置外观说明装置面板示意图如下：面板示意图1：液晶屏2：工作状态指示灯,通电后电源灯亮，工作灯闪烁3：实体按键装置接线端子示意图如下：接线端子示意图4：电源开关5：电源输入接线端子6：告警输出端子X1,X2 失电告警无源输出触点端子Y1,Y2 异常告警无源输出触点端子7：上位机通信端子RS232与RS485上位机通信端子5.2、操作方法5.2.1、装置的连接检查装置外观良好，将装置选择合适位置安装后开始接线1)保持电源开关处于断开状态，将直流系统母线的正、负线及地线接入电源告警端子处的正负及地处；2)根据需要将失电告警及故障告警接点接入上位机系统；3)根据需要将RS485、RS232接入上位机系统；4)开启电源开关。5.2.2、设备功能的使用介绍1)系统状态画面连接好电源线，开启电源开关后，装置电源灯亮，进入系统状态画面开始工作。系统状态画面在该系统状态画面下实时显示系统当前电压，系统正极对地电压，系统负极对地电压及交流窜电电压，如果系统电压及交流窜电电压没超出参数设置里的门限值，则状态显示为“系统正常”，如果直流电压高低越限则显示“电压异常”，如果交流窜电电压超过设定门限值则显示“交流异常”，如果即有直流电压异常又有交流窜电故障则“电压异常”与“交流异常”交替显示。在该监测画面下长按“确认”键可开启或关闭蜂鸣器，在该界面下长按“返回”键可进入时间设置界面，按“前页”按键可进入参数设置画面，按“后页”按键可进入历史记录画面。
天正华意电气设备(呼和浩特市分公司)始终坚持以市场和用户需求为导向，以完善的管理体系和质量保证体系为基础，通过与国内外专业研究机构开展广泛的学研合作，开展 微机继电保护测试仪技术开发和系统集成服务，使公司产品走向系列化。凭借优厚的技术实力及研发创新的产品实力，在全国二十多个省、市、自治区形成销售网络， 微机继电保护测试仪产品遍布电厂、化工厂、钢铁厂、造纸、环保等多领域。

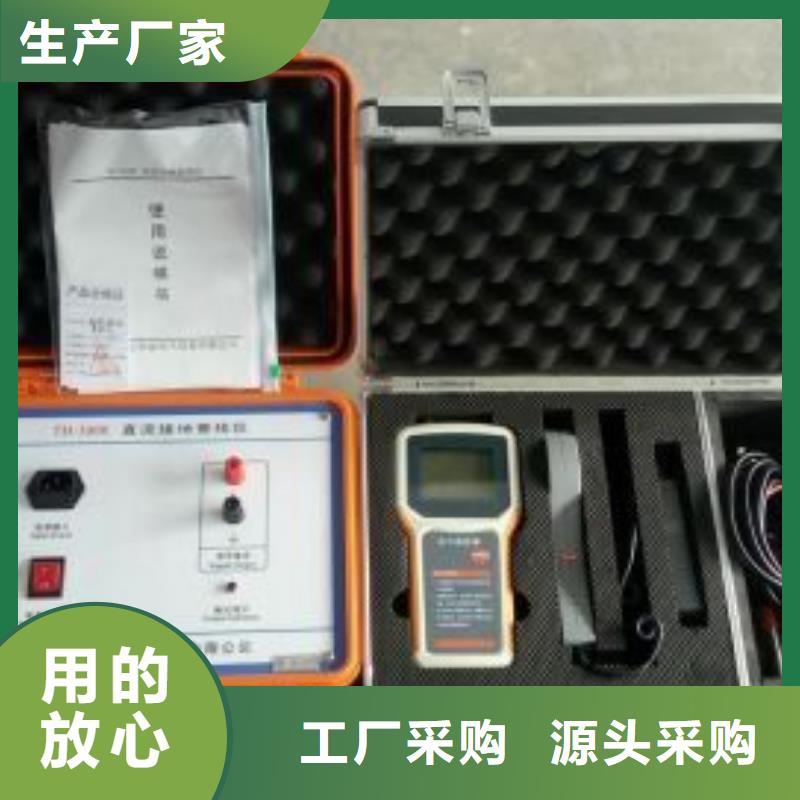

直流系统绝缘校验仪每次测试完成之后，需先将设备返回到主界面后再关闭电源。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话： 七．装箱清单1．直流系统绝缘校验仪主机1台2．交流输入电源线1条3．测试端连接线1条4．接点状态监测线2条5．测试线5条6．备用保险丝2个7．说明书1本8．合格证1份9．保修卡1份10．铝合金包装箱1个附:快速使用指南在线模式：1.将测试端的正、负、地对应接入待测系统或支路；2.按设备上的标示将1、2用随机附送的短线连接；3.开启交流电源选择在线模式测试。离线模式：1．将待测设备退出系统，将校验仪的测试端的正、负、地对应接入待测设备；2．按设备上的标示将1、2用随机附送的短线连接(除了交流接地测试)，并一同穿过被测设备的传感单元，方向与正母线到大地方向一致；3．开启交流电源选择正确的电压等级后开始进行离线模式测试。环路模拟：第1步骤与离线模式相同，确认1,2未短接。2．将环路模拟开关打开；3．将3与4穿过传感器A，6穿过传感器B，5与7穿过其它待测传感器，则传感器A与传感器B形成模拟环路供待测设备判断，在该模式下可进行各项接地功能测试4．测试完成之后，断开环路模拟开关
直流系统绝缘校验仪 两极接地测试在在线测试项目功能选择菜单下选择两极接地测试后，即进入两极接地测试设置界面，如下图示：在该界面中，用户可选择1—5组两极接地测试点进行测试，被选中的测试组变绿灯做标记，每个测试点可通过点击该测试点后屏幕上出现的虚拟键盘进行设置。进行两极接地测试时，正负极同时接地阻抗之和需≧10 kΩ。测试时间间隔为每个测试组的测试时间，也为每两个相邻测试组的时间间隔，测试时间间隔可在5—999S之间进行设置。在该界面下，按返回键即返回上一级功能选择画面，设置完成之后按开始测试按键进入两极接地测试界面，如下图示： 在两极接地测试界面中，测试阻抗一栏显示的为用户选中的测试点；当前测试阻抗：表示当前两极接地阻抗；时间：测试时间，达到设置测试时间间隔之后进入下一组测试点的测试，一组测试点时间达到设定值之后，自动停止测试。正对地电压：显示当前正极对地电压；负对地电压：显示当前负极对地电压系统电压：显示正极与负极之间的电压接点I状态：显示接点I断开或闭合；接点II状态：显示接点II断开或闭合；在测试过程中可以按停止测试按键退出当前测试，返回上一级设置界面。5．2．4 电压精度测试在在线测试项目功能选择菜单下选择电压精度测试后，即进入电压精度测试提示界面，如下图示：在线模式下的电压精度测试只能测试当前系统电压值，如需对更多电压点的精度进行测试，需在离线模式下进行测试，按下开始测试之后进入测试界面：在该界面下，显示正对地电压，负对地电压以及系统正负极之间的电压，通过上述电压测量值与被测装置进行对比，判断其电压测量精度是否附合要求。测试过程中可按停止测试键中止当前测试，返回上一级界面。
直流系统绝缘校验仪电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，都可能造成保护误动或者保护拒动，危害电力系统正常运行。《中华人民共和国电力行业标准DL /T856－2004》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需及时处理。而直流系统中的交流窜电故障则为直流系统中为严重的接地情况，当直流系统中发生交流窜电故障后，极有可能造成保护的误动作，危害具大。根据直流系统反措规定，当直流系统发生交流窜电故障后，直流绝缘监测装置需及时发出告警信号，并记录故障发生的时间。而现有的直流系统绝缘监测装置均未对交流窜电故障提供有效的解决方法，导致直流系统发生交流窜电故障后维护人员不能及时处理，危害直流系统的。为此，我公司开发出了直流系统交流窜电测记告警装置，该模块可以在不改变原直流系统绝缘监测装置的情况下新增直流系统中交流窜电故障的特征分析、直流系统中交直流有效值分量的提取显示、以及实现交流窜入直流的测记告警功能。一旦发生交流窜电事故立刻告知维护人员交流窜电电压大小即发生窜电的回路，为直流系统交流窜电故障提供了快速有效的解决方案。
