为了让您更地了解我们的交直流高压发生器工厂直销，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。
以下是:交直流高压发生器工厂直销的图文介绍

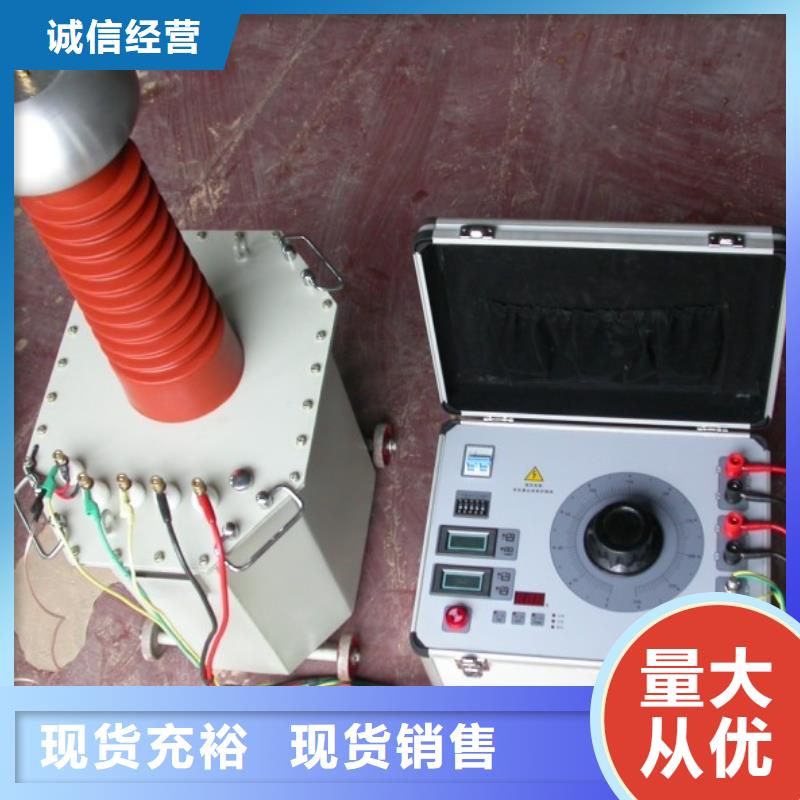

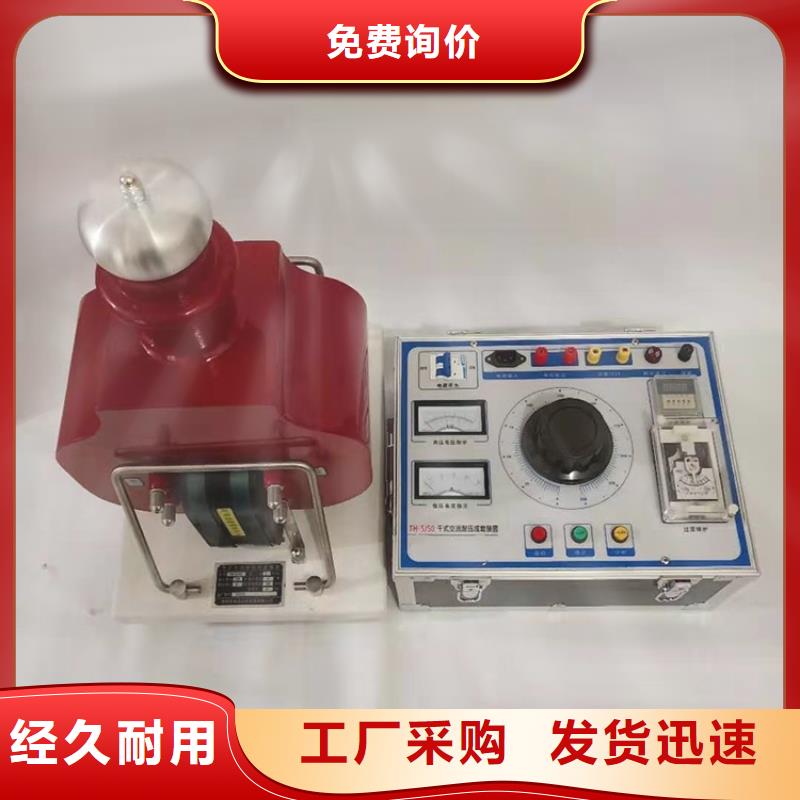

试验变压器5kVA操作箱（简称测试仪），抗干扰能力强，和上一代操作箱相比，具有体积小，重量轻，外型美观等特点。其输出电压幅度0～250V连续可调，用于校准，检测和试验设备的调压控制。该操作箱操作简单、结构紧凑、坚固、工作可靠、维护方便，是户外做高压试验的理想控制设备，可广泛用于电力、水利、化工、铁道等行业及实验室。1.2 性能特点（1）读数直观：本仪器采用指针式表头显示高压电压、高压电流，便于读取试验数据。（2）保护功能：仪器设有零位启动、过流保护等功能。（3）计时功能：采用JS48SS系列时间继电器，记录试验耐压时间。（4）携带方便：体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。2、特别提示2.1 电源输入（1）本仪器使用交流220V电源。
天正华意电气设备(焦作市分公司)是一家拥有超过15年 微机继电保护测试仪相关经验，高素质专业人才的 微机继电保护测试仪厂家，以苛刻的质量标准和产品创新能力为特色。作为您可靠的合作伙伴，我们提供周到的服务，包括开发，设计，制造，生产，订制等。我们会以j i大热情解决广大客户复杂的问题。我们可以根据客户特定图纸，生产出各式各样的 微机继电保护测试仪。请您信任我们在 微机继电保护测试仪领域的专业，并相信我们的服务品质。从设计到交货，天正华意电气设备(焦作市分公司)的专业团队将致力于为客户提供高价值 微机继电保护测试仪产品。
试验变压器工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。球间隙及保护电阻：当电压超过球间隙整定值时(一般取试验电压的110％~120％)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是由于试验变压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。工频耐压试验操作注意事项(1) 试验人员应做好分工，明确相互间联系方法。并有专门人监护现场及观察试品状态。(2) 被试品应先清扫干净，并干燥，以免损坏被试品和试验带来的误差。(3) 对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。(4)升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。(5) 当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。(6) 在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。(7) 耐压试验前后应测量绝缘电阻，检查绝缘情况。
试验变压器概述本产品是轻型高压试验变压器的配套设备。其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作维修方便等特点。二、结构及面板布置示意图本设备为箱式结构，箱体为铝合金机箱，所有电器元件均装在骨架上，面板上有电源连接电缆，便于安装和维修。本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。面板元件布置如下、原理图附后。三、使用条件1.温 度：0℃～40℃2.海拔高度：＜1000m3.相对温度：＜85％4.工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。四、使用方法1.按照试验要求将操作箱、变压器、被试品连接好。2.按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器（-KA）及时间继电器（-KT）的动作值。3.插上电源插头，将调压器手柄旋到零位，绿灯（-HG）亮，可进行试验操作，操作时不要靠近变压器，以免发生危险。4.以上所有工作完成后，表示可以送电操作。按下启动按钮（-ST），一次主回路（-KM）吸合，调压器受电。顺时针旋转调压器手柄，调压器升压。此时零位灯（-HY）灭，工作指示灯（-HR）亮。密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，按下计时按钮（-ST2）并注意被试品的情况。5.当耐压计时到时，操作箱自动发出报警声，此时应立即逆时针旋转调压器手柄至零位，按下停止按钮（-SP）和计时按钮（-ST2），红灯灭，黄灯亮。试验完毕。6.在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器（-KA）动作，切断主回路。此时应将调压器逆时针旋转至零位。

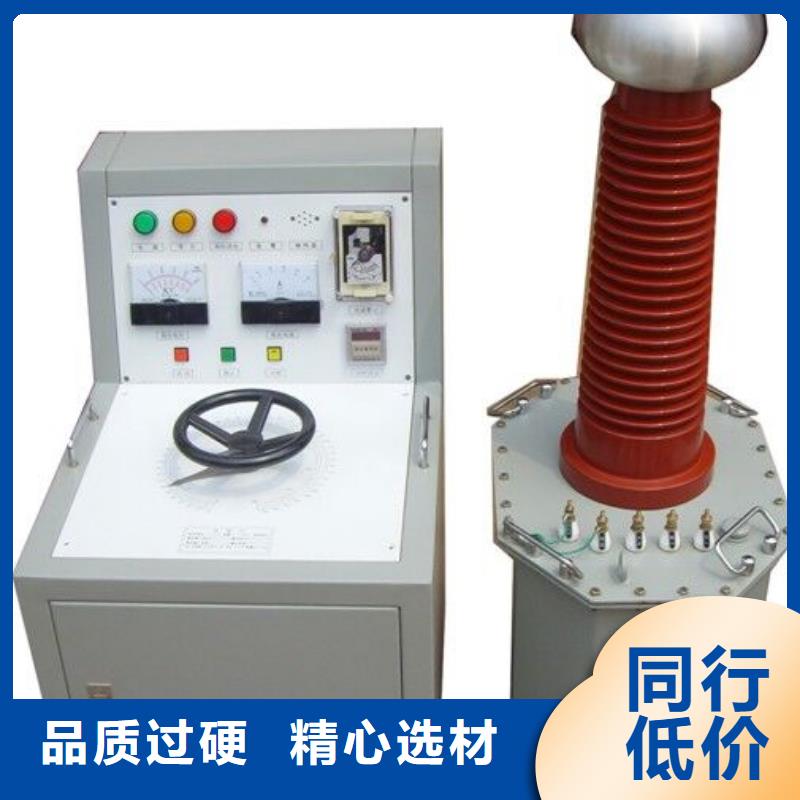

试验变压器本产品是与试验变压器配套使用的调压控制装置，调压器采用接触式调压器，电压、电流显示直观，可以方便的读取试验电压值，并具有过流保护，操作可靠，本产品具有体积小、重量轻、电压波形好等特点，是进行高压试验的理想设备。二、工作原理通过调整自耦调压器的输出电压，实现试验变压器额定范围内的工作电压调节。通过一个10KVA变压器输出AC50KV。三、主要技术指标变压器：1、连接方式：（单级）2、绝缘介质：SF63、额定容量：10kVA4、额定电压：AC50kV5、输入电压：220V6、工作频率：50Hz操作台：1、容量：10KVA2、电源输入：AC220V±10％ 50HZ3、输出电压：0~250V4、电压显示范围：AC0~50kV5、过流整定范围：0~40A
