准备好领略断路器机械测试仪检定装置价格优产品的风采了吗？我们为您准备的视频将带您走进产品的世界，让您感受它的独特之处。
以下是:断路器机械测试仪检定装置价格优的图文介绍
天正华意电气设备(锦州市分公司)奉行“ 微机继电保护测试仪质量优先”的生产原则，并一贯遵循对每一道工序负责，对每一个 微机继电保护测试仪产品负责，对每一位用户负责的质量方针，竭诚为用户服务，既要把生产设备的技术关，质量关，根据用户的具体需要，对设备进行合理的技术改造，以达到不同用户的要求，满足用户不同环境条件下的使用效果。

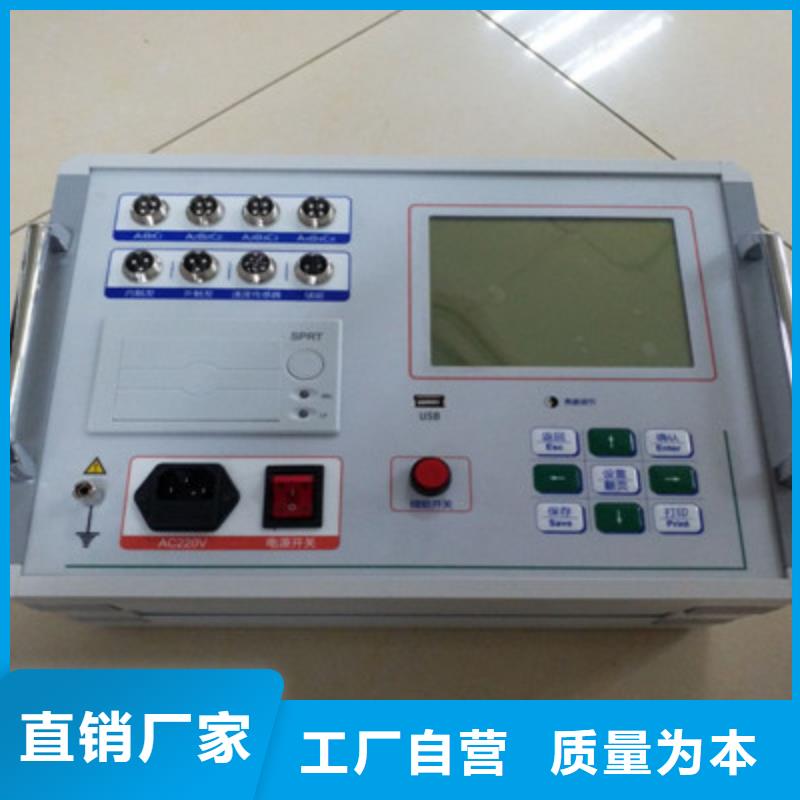

高压开关测试仪、断口线、合分闸控制、传感器安装方式：6.1.断口接线方试：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）双端接地示意图6.2内触发分合闸控制接线方法：现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器 分＋、合＋、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.
高压开关测试仪外触发接线（用于交流开关或永磁开关）使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。6.4手动触发方式不需要接控制线。在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。6.5速度传感器安装方法在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。0.1mm直线传感器（真空开关类）传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。安装时电子尺必须和动触头垂直，先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。0.1mm电子尺和万向节 安装示意图360线旋转传感器安装方式：如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。如下图：如果主轴不是梅花状的，就用下面方式安装，如下图：如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。户外真空开关及六氟化硫安装示意图：用连接件将角位移传感器安装在机构转轴上,再用万向节再固定。如下图：1mm直线传感器（油开关）传感器安装方法：传感器又名加速度传感器，在测量行程安装时，请吸附在断路器的动触头行程杆上，必须是直线运动，如安装在拐臂上进行旋转运转测量行程是错误的。如果是横向运动的，则把传感器固定在横杆上，但是传感器的正面要朝前进的方向。
高压开关测试仪合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线 就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击 开始测试菜单，电压输出。③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。 ⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。3、开关机构存在保护闭锁（如西门子、ABB开关）处理办法：①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭 锁。②用现场操作电源，用“外触发”方式试验。㈡、仪器做单合、单分测试时，开关动作了，显示断口未动作提示。1、断口线未接好：①、做户内10KV开关时，黄（A）、绿（B）、红（C）接动触头，静触头三相短接后接黑线。②、做户外开关时，黄（A）、绿（B）、红（C）接上端，黑线接地（变电站户外开关另一端已接地）。③、开关控制回路有问题，因为合上之后又马上分开了，请检查开关的回路再做实验。㈢、打印机能走纸却不能打印文字、图形1、打印纸安装反了处理办法：重新正确安装热敏打印纸。2、热敏打印机加热头坏了处理办法：返厂维修热敏打印机加热头。
