变压器容量特性测试仪特性测试界面“特性测试”，主要是指测试变压器的负载损耗、空载损耗等基本特性数据，如果要完全符合标准的要求，其测试过程几乎全部都要借助外部的调压、升压设备，在操作过程中可能会有高压产生，请务必注意。变压器特性测试的具体接线方式方法在第5章中单独讲解，如果要了解具体接线方法请直接看第5章。4.1 空载损耗测试在特性界面选定“空载测试”项，进入空载测试设置界面（图六）。空载测试是需要外配交流电源（包括升压、调压设备）的测试。4.1.1空载损耗测试参数设置进行空载测试前，需要设定一些必要的参数。一次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。图六 空载测试参数设置界面二次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。标称容量，即为被试变压器的额定容量；变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。联接组别：选择被测变压器的实际联接组别。电压变比，当所测量的电压值超过本仪器本身量程后，用户可以外扩电压互感器，进行量程扩展。此参数为外扩电压互感器的变比值（如：10kV/0.1kV的电压互感器，应输入100）。当未用外扩电压互感器时，请输入1。电流变比，与电压变比的意义相似。当所测电流超过仪器本身量程后，可以外扩电流互感器，来进行量程扩展，该参数为外扩电流互感器的变比值（如：100A/5A的电压互感器即可输入20）。同样，当未用外扩电流互感器时，请输入1。变压器编号：共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。
变压器容量特性测试仪直阻测试1、仪器的操作者应具备一般电气设备或仪器的使用常识。2、仪表应避免剧烈振动。3、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。4、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。5、测试过程中，禁止移动测试夹和供电线路。图4.2 变压器直阻测试接线：I＋、 I- 输出电流接线柱，I＋为输出电流正，I-为输出电流负。V＋、V- V＋为电压线正端，V-为电压线负端。该界面左栏是变压器直阻的高低压侧直阻的数据，高压侧直阻用RAB、RAC、RBC表示，单位是欧姆，低压侧用rab、rac、rbc表示，单位是毫欧姆，直阻的数据可以是测试得到的数据，可以是人工修改的数据。直阻的修改输入方法可以直接点击屏幕上要修改数据的相应的位置修改。界面右栏是直阻测试时的电流选择当选好电流后，按下确认键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。强调：测试完毕后一定要等放电报警声停止后再拆除测试线以及更换测试相别。4.2.３测量参数变压器外观数据，标有自动采集的部分如果为，分析仪外部连接本公司自主研发的高精度电子卡尺，数据会自动采集并显示在液晶屏幕上，如果都为，则需要人工进行输入，方法同直阻的输入方法，不再赘述。

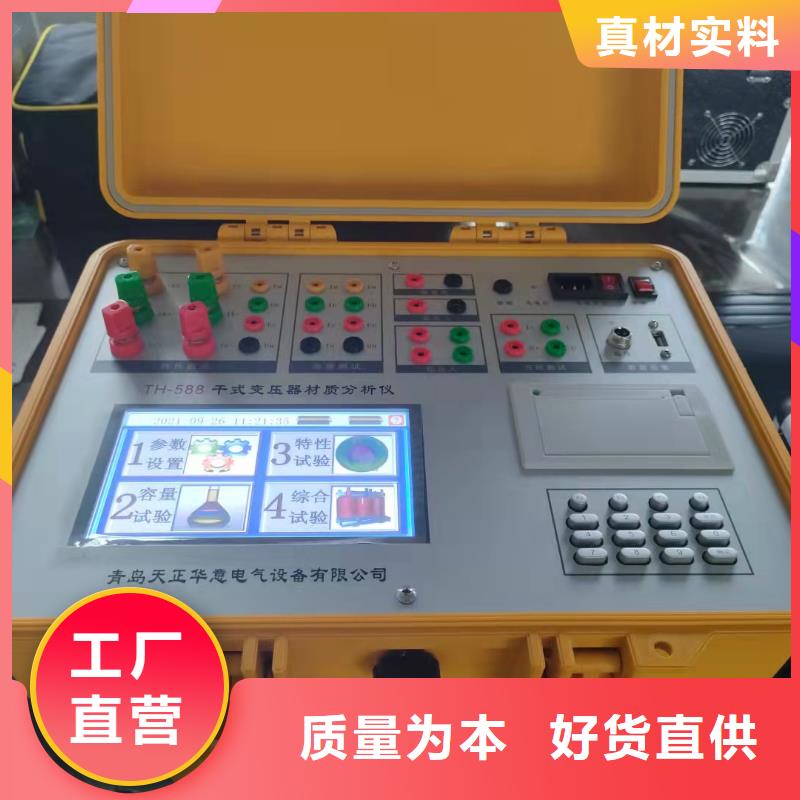

变压器容量特性测试仪第二章 技术指标1、输入特性有源部分：电压测量范围：0~10V 电流测量范围：0~10A无源部分：电压测量范围：0~800V 宽量限（可以外接电压互感器）。电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。2、准确度：电压、电流、频率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比测试精度：0.2％4、直阻参数I.输出电流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA档）a.1Ω-250Ω （40mA档）b.100mΩ-50Ω (200mA档)c.5mΩ-10Ω (1A档)d.1mΩ-2Ω (5A档)e.0.5mΩ-0.8Ω (10A档)IV.准确度：大于5毫安：2‰ 小于5毫安： 5‰5、工作温度：－10℃~ ＋40℃6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。7、体积：41cm×35cm×18cm8、重量：6Kg第三章 结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。3.1 结构尺寸图一 主机与配件箱尺寸3.2 面板布置图二 面板布置图面板布置图说明：列是变压器特性测试输入端子，有电压输入端子（Ua、Ub、Uc、Un）输入范围（0-750V），电流输入端子（Ia＋,Ia-,Ib＋,Ib-,Ic＋,Ic-）输入范围（0-100A）；第二列是容量测试端子，包括（Ua,Ub,Uc,Un；Ia,Ib,Ic）；第三列是变压器综合测试端子，变比测试，匝比测试；第四列是直流电阻测试端子，接地端子；一列是温度采集，变压器外观数据电子卡尺采集端子，上部是电源插座、工作开关；面板左下方为液晶显示屏；液晶右侧为打印机和控制键盘。
天正华意电气设备(泰州市分公司)是一家拥有超过15年 微机继电保护测试仪相关经验，高素质专业人才的 微机继电保护测试仪厂家，以苛刻的质量标准和产品创新能力为特色。作为您可靠的合作伙伴，我们提供周到的服务，包括开发，设计，制造，生产，订制等。我们会以j i大热情解决广大客户复杂的问题。我们可以根据客户特定图纸，生产出各式各样的 微机继电保护测试仪。请您信任我们在 微机继电保护测试仪领域的专业，并相信我们的服务品质。从设计到交货，天正华意电气设备(泰州市分公司)的专业团队将致力于为客户提供高价值 微机继电保护测试仪产品。
变压器容量特性测试仪功能特点1、可测量各种配电变压器的容量，无源测量，方便、准确。2、内部自带电源、自动产生三相大功率测试电源。3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。4、通过空载试验可准确判定被测变压器的型号，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。6、可测量电压和电流的谐波含量和总谐波失真度。7、可进行简单的矢量分析，绘制矢量图。8、显示各电参量的波形图，做为示波器使用。9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。10、电流量程分高低档，可保证100A测量范围，小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。11、容量测量范围：20kVA~800000kVA（三相变）5kVA~100000kVA（单相变）12、电池剩余电量百分数指示功能，绝非简单的亏电报警。13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。14、用户可随时将测试的数据通过微型打印机将结果打印出来。15、测试结果存储功能，可存储200组容量测试数据。
