【全新视界!】新型电器元件综合试验台2025实时更新(今日/公示)产品视频,带你领略产品新风尚!
以下是:新型电器元件综合试验台2025实时更新(今日/公示)的图文介绍

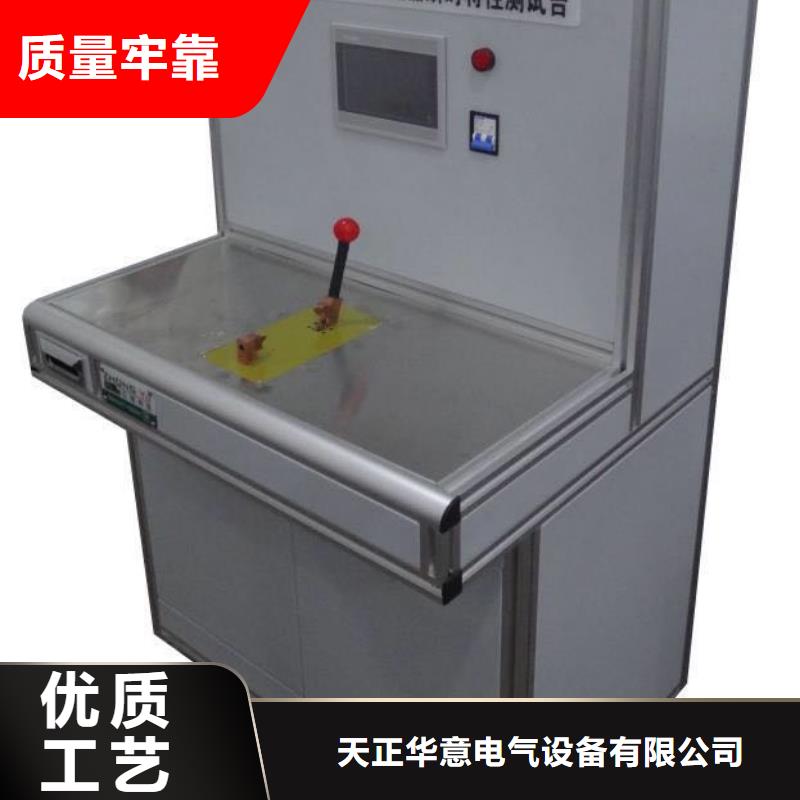

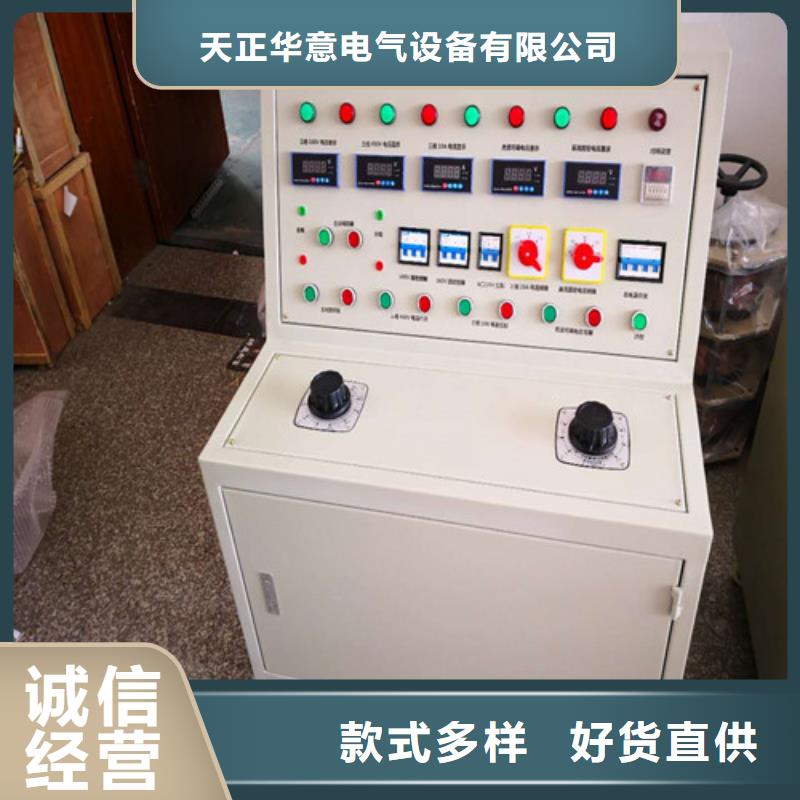

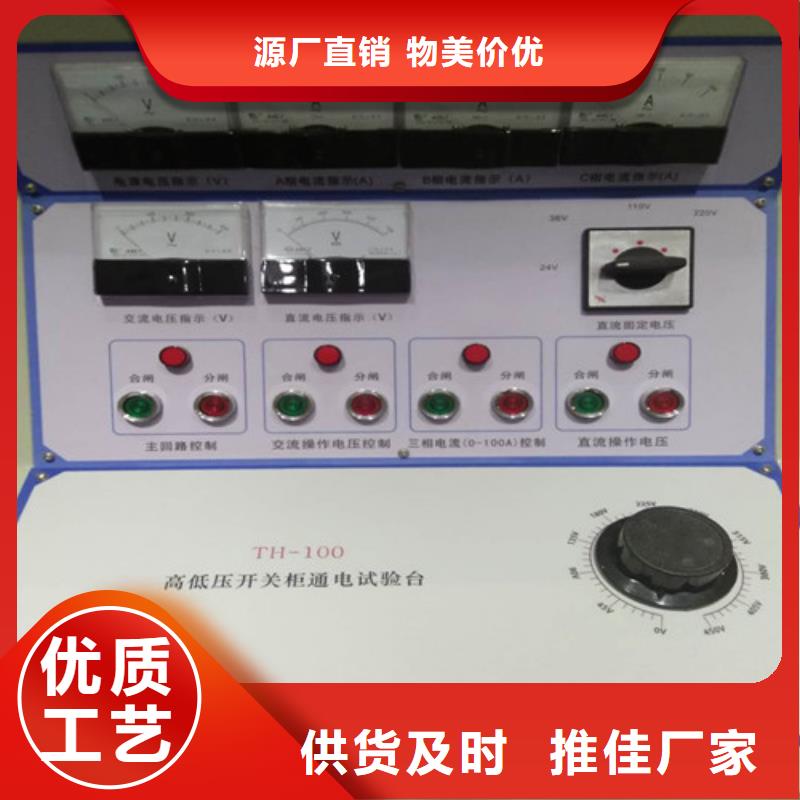

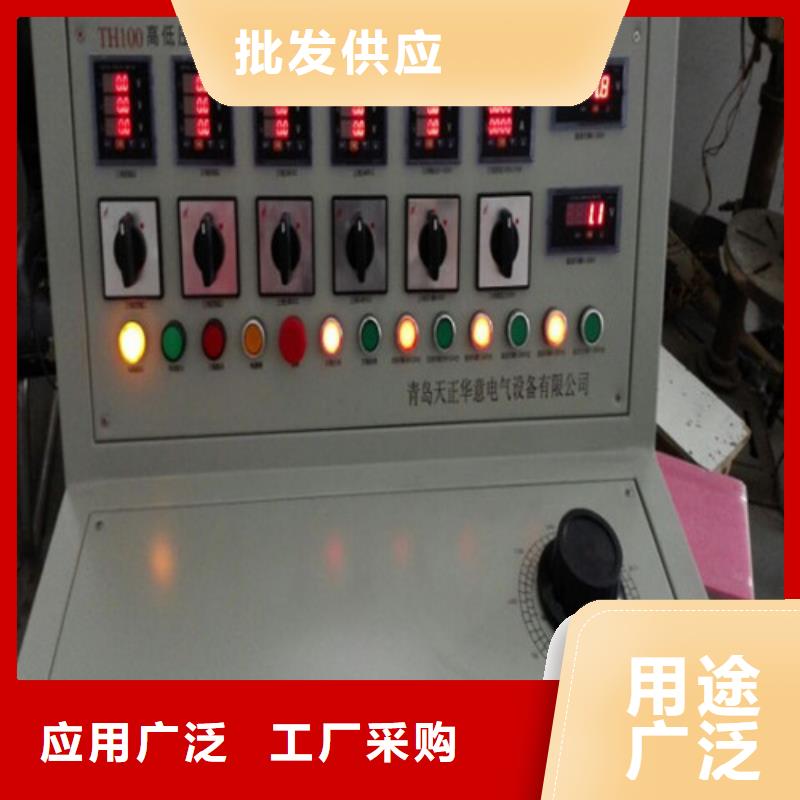

高低压开关柜通电试验台技术特点电气隔离——电源输入输出完全隔离,开关操作回路的单端接地不会形成接地短路。高频开关电源——稳定 采用高频开关电源技术,输出电压的稳定性高,纹波系数小,完全克服传统整流电源加上负载电压便瞬时下垮的问题。大功率直流源——可靠产品瞬时电流达到20A,过流过压保护齐全,并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。 美观轻便坚固——耐用产品采用铝合金机箱,外形美观,小巧轻便,结构牢固,能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单,能保证野外环境可靠工作。技术指标输入电源:AC220V±10% 50Hz直流输出:0~270V 连续可调20 A额定电流:10A 瞬时电流:20A 纹波系数:<1%电压稳定度:<1%环境温度:-20~50℃环境湿度:≤75%RH仪器重量:4.5kg
天正华意电气设备(开封市分公司)的 微机继电保护测试仪产品质量上乘,价格低廉,我们一直在不断的提高 微机继电保护测试仪产品质量和技术水平、流水线生产出的 微机继电保护测试仪产品可以让您放心。 微机继电保护测试仪产品质量可靠,深受新老客户的认可和好评。
高低压开关柜通电试验台使用外部电源,先将控制线接入到仪器面板的“外触发”端口,然后仪器进行参数设置,将触发方式设置成外触发,接线方式同内触发一样,也可红线接合闸线圈、绿线分闸线圈,黑线接公共端。测试时,先在特性测试菜单按确认键操作测试,再做断路器合或分闸动作,即可采集到数据。用户在接线前,应根据各种高压开关控制屏的接线图,仔细分析后接线。即可采集到数据。用户在接线前,应根据各种高压开关控制屏的接线图,仔细分析后接线。6.4手动触发方式不需要接控制线。在参数设置菜单中把采集信号时间延长5秒钟,然后快速进行手动分或合闸,即可采到信号,此动作要在5秒钟内完成,超过则不显示数据,测试的数据主要参考弹跳时间、弹跳次数、同期、速度,合、分时间为评估值。6.5速度传感器安装方法在测试开关速度时,先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6,选择相应的传感器安装。0.1mm直线传感器(真空开关类)传感器的直线拉杆用磁铁吸附在开关的垂直导电杆(动触头)上,传感器用万向支架固定,在分闸状态上时行安装。安装时电子尺必须和动触头垂直,先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63(VSI)等动触头裸露出来的真空开关。
高低压开关柜通电试验台使用方法1. 测试高压开关分(合)闸起动电压的接线方式见图(1)2. 测试高压开关合闸电压:机壳接地、接通电源后,把电压调到小,按住合闸按钮,旋动调压旋钮,使电压慢慢上升,当高压开关合上闸时,电压表指示的电压值就是合闸电压。3. 测试高压开关分闸电压:按住分闸按钮,其它操作步骤与测试合闸电压相同,当开关分开时,电压表指示的电压即为分闸电压。4.作高压开关测试仪输出电源时,接线方法如图(2)机壳接地后,接通电源调到设定电压值即可。五、注意事项1. 机壳可靠接地。2. 使用本电源时,原有的分、合闸电源必须断开。3. 严禁电源短路。六、操作电源的步骤接线:请按说明书图 1将线连接。1.合闸:目的是检测“合闸”继电器在额定电压的 70%(厂家提供参数)例:DC 220V 70%=154V 时应可靠合闸。调节电压至 154V 时,按操作电源的“合闸”按钮此时开关应可靠合闸。2.分闸:目的是检测分闸继电器在额定电压的 30% 例:DC 220V 30%=66V时,按操作电源的“分闸”按钮此时高压开关应不动作。当 DC 220V 65%=143V 时高压开关应可靠分闸。3.弹簧操动机构:目的检测弹簧操作机构继电器在额定电压的 70%(厂家提供参数)例:DC 220V 70%=154V 调节电压至 154V,如连线为操作电源“合闸”引线,请按“合闸”按钮,此时应听到开关内弹簧操作机构继电器合闸声。七、高压开关操作步骤接线:请按说明书图 2将线连接。1. 合闸:操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值,操作高压开关测试仪,高压开关合闸。关闭操作电源。2. 分闸:操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值,操作高压开关测试仪,高压开关分闸。关闭操作电源。
