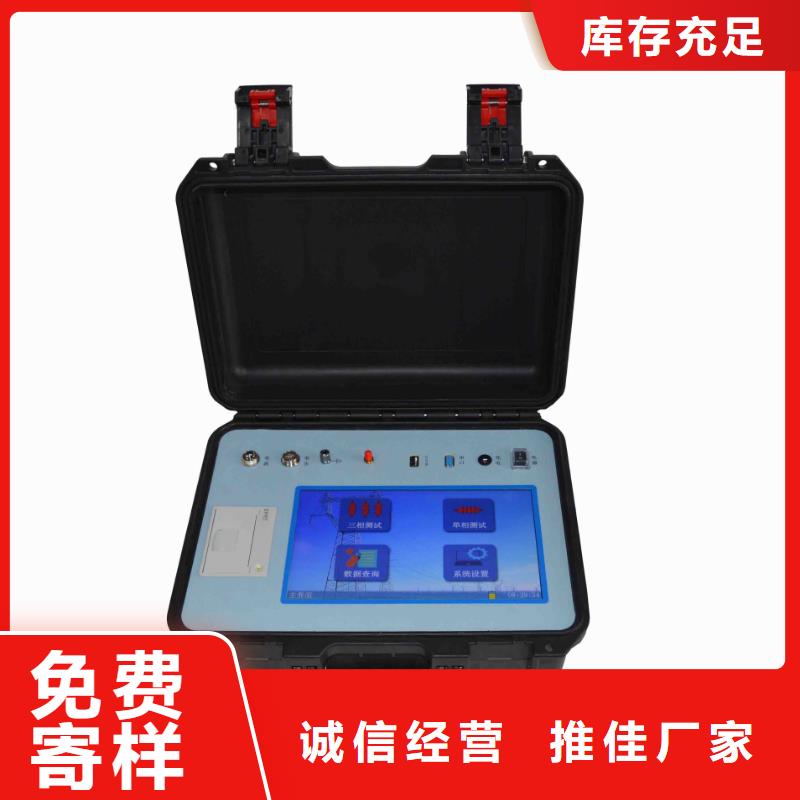

氧化锌避雷器带电测试仪

非线性电阻测试仪是可用于测量晶闸管的VDRM、VRRM、IDRM、IRRM以及二极管的VRRM、IRRM参数以及其它半导体器件的相关参数测试的专业设备。它的测试方法符合GB/JB/T7626-94标准。该测试台具有漏电流自动保护功能，过电压自动保护功能。阻断电压和漏电流均采用数字表显示，读数准确、直观。二、技术性能技术参数：2.1. 输出峰值电压：0.20-4.00KV ，分辨率：10V 精度3%±10V 。2.2．输出峰值漏电流：低档0.01-1 mA ，分辨率：0.001mA 精度3%±0.01mA1-100mA 分辨率：0.1mA 精度 3%±1mA2.3. 保护电流：0.02-100mA ±5%.2.4. 输出测试频率： 50HZ或5HZ 切换方式:手动2.5. 连接示波器接口： V （1000:1）（电压），电流 I 2.6. 可切换正反向测试2.7. 电压调节方式：手动2.8. 漏电流量程换挡：手动：低挡0.001-1mA、1-100mA2.9. 保护漏电流设定方式：手动2.10.测试方式：单次测量三、使用环境条件：3.1. 环境温度： 5—35℃3.2． 相对湿度： 20%-70%3.3. 大气压力： 86Kpa —106Kpa3.4. 电网电压： 单相220V±10%无严重谐波3.5． 电网频率： 50Hz±1Hz四、适用功能介绍：本测试台主要用于二极管、晶闸管伏安特性的测试。五、面板说明1、 电 压：显示输出峰值电压2、 漏电流：显示在相应峰值电压下的器件电流值3、 V：连接示波器，检测输出电压波形,比例为1000:1;与I同时使用可观 查伏安特性曲线;4、 I: 连接示波器，检测测试时电流波形;5、 输出A：用来连接被测元件的阳极;正向测试时将输出高压;6、 输出k：用来连接被测元件的阴极;反向测试时将输出高压;7、 保护设定之红色按扭：按住时漏电流表可显示漏电流设定值;8、 保护设定之灰色旋扭：用来调节保护漏电流的大小;9、 保护：漏电流/电压过载保护时亮灯，同时切断主电路，表头恢复“0.00”显示，无输出电压及电流；10、复位：当漏电流/电压过载保护时，此时“电压调节”旋钮必须置于零位;按一下“复位”可恢复主电路接通，11、电源：测试台总电源开关12、换向：控制选择正/反向操作13、测量：轻按下去,指示灯亮，测量电路接通,可实施测量操作;14、电压调节：调节输出电压，逆时针旋到底为零位；15、频率选择：输出测量频率选择5HZ或50HZ；16、电流换挡：低档，量程0.001-1 mA;量程1-100 m消谐器交流特性测试仪消谐器特性测试仪消谐器测试仪消谐电阻器参数测量仪电压器消谐电阻器测试仪消谐电阻器分析仪 互感器消谐电阻器测试仪消谐器交流参数检测仪过电压保护器测试仪过压保护器测试仪非线性电阻测试仪
