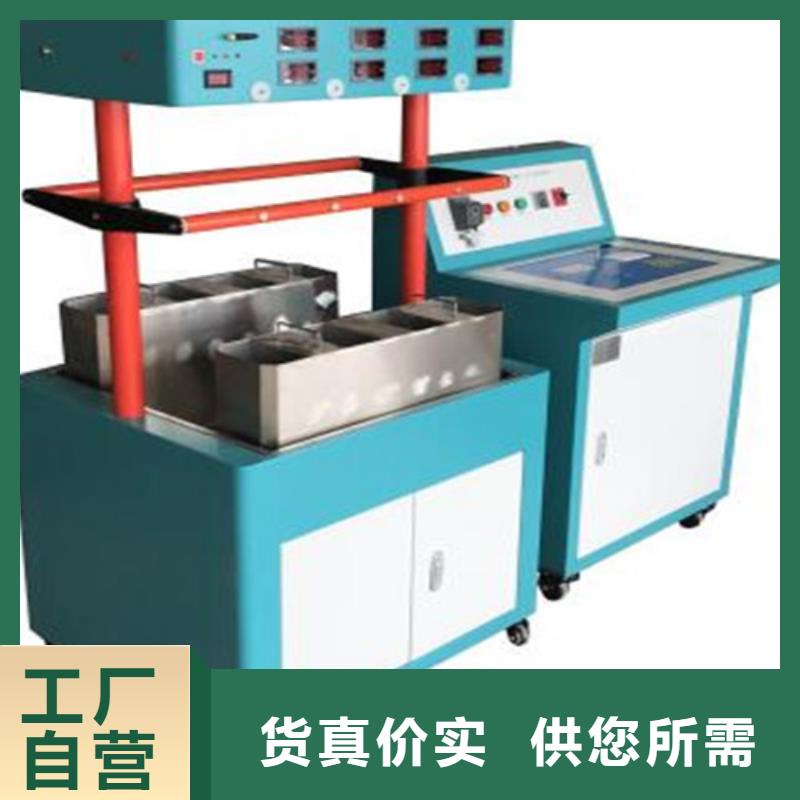

电器综合试验台试验系统构成6.1概述试验系统能实现对试验台设备进行控制、管理操作者可在显示器上进行操作、控制、监视设备并进行控制指令的发送主要功能如下：（1）根据试验工艺要求对试验台供电电源进行控制；（2）根据试验工艺要求对试验台辅助设备进行控制；（3）可以进行试验选择来满足不同的试验项目；（4）对试验系统的电压、电流、漏电流以及设备工作状态进行显示；（5）具有友好的人机界面，可显示设备状态、报警信息及故障信息，并可记录故障发生时间，可供维护人员使用； （6）故障时能及时采取相应的措施（自动或手动）以防止危险事故的发生，确保人员和设备。6.1.1系统结构与配置系统主要由工控机、PLC、检测仪表、电流电压传感器、中间继电器、接触电阻测试仪、整流装置等组成见表1工控机、PLC及仪表在控制柜内，工控机作为控制系统的上位机，提供人机界面；PLC安装在控制台内，是设备控制命令发出源及设备状态接收源。工作电源及要求： AC220V/5kVA/隔离表1 系统配置表名称型号PLCLE5108扩展AI/AO模块4AI/AO显示器三星中间继电器G2R-1SND-24V仪表青智图2 系统结构示意图6.2试验故障保护当系统试验出现故障时，试验柜内的断路器能自动、迅速的将故障部件从电源系统中切出，保障电源系统的运行。保护功能如表1。表1 试验故障保护功能表保护对象保护动作调压器过压保护断11QF01变压器过流保护断11QF01系统试验时，对测试的DC750V电压可以进行限定，以免出现误操作。
