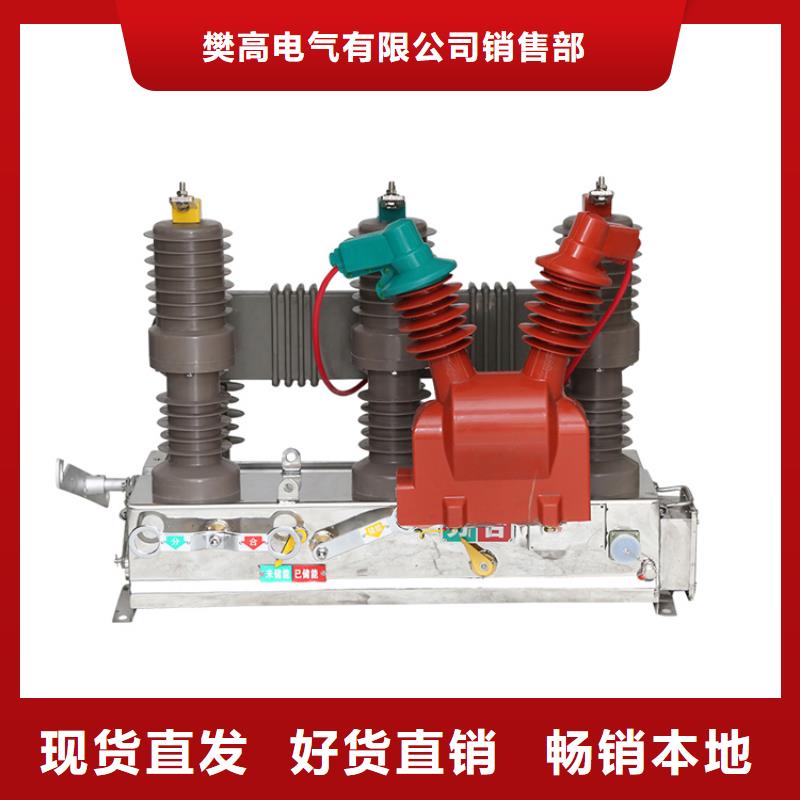

ZN28-12T/2500户内真空断路器

真空断路器的瞬态过电压已有大量文献对此进行分析与研究，不过大部分是针对电弧炉等生产设备进行的。由于光伏发电系统内通常利用LC滤波模块对输出电压进行整流，而此模块也多用于抑制电路内的瞬态响应，因此LC滤波模块对于控制真空断路器的瞬态过电压是否有着积极影响对于研究光伏系统内的断路器瞬态响应有着重要意义。完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。本文旨在研究真空断路器的瞬态响应在光伏发电系统中造成的影响，以12kV/1 250A规格的真空断路器为例进行测试，并重点关注光伏器件中的LC滤波机构在抑制瞬态响应中的作用。1、光伏发电系统结构本文在研究时采用的光伏发电系统等效框图如图1所示。其中太阳能电池板用于将太阳辐射的能量转化为直流电势，其具体参数及非线性特性等由生产商提供。直流电势须经由DC/DC升压模块以及DC/AC逆变器转换为合适的交流电力输送给电气网络。图中的LC滤波器主要作用是用于限制逆变器得到的交流电中的谐波失真等非线性干扰。真空断路器利用真空作为灭弧介质以及灭弧后触头间的绝缘介质，得益于其高真空环境，触头间的介电常数是标准大气压下的十倍以上，因此其电流截断能力也远强于普通断路器。然而正因其较强的电流截断能力，真空断路器在操作时易产生较高的过电压，当电路中存在电机、变压器、电抗器等高电感元件时，容易在这些元件两端形成瞬态高压，损坏电路。真空断路器在光伏发电系统中的瞬态响应分析图1光伏发电系统框图2、瞬态响应测试本文在对真空断路器的瞬态响应进行测试时，利用了一台250kVA的配电变压器对光伏发电系统的逆变器输出部分进行模拟，该配电变压器工作在0.1kV，获得6kV电压后，经由真空断路器串联至20kVA变压器。真空断路器采用12kV/1250A规格，簧运动机构。电压测量部分本文采用Tektronix誖公司生产的高压探头配合示波器进行测量。实验中所用到的电气元件参数如表1所示：表1测试用电气元件参数表真空断路器在光伏发电系统中的瞬态响应分析3、总结通过对实验数据的对比总结，本文得出如下结论：(1)当电路中未接入LC滤波器时对电路进行断路测试，断路器重燃现象频繁发生。
