高压干式试验变压器

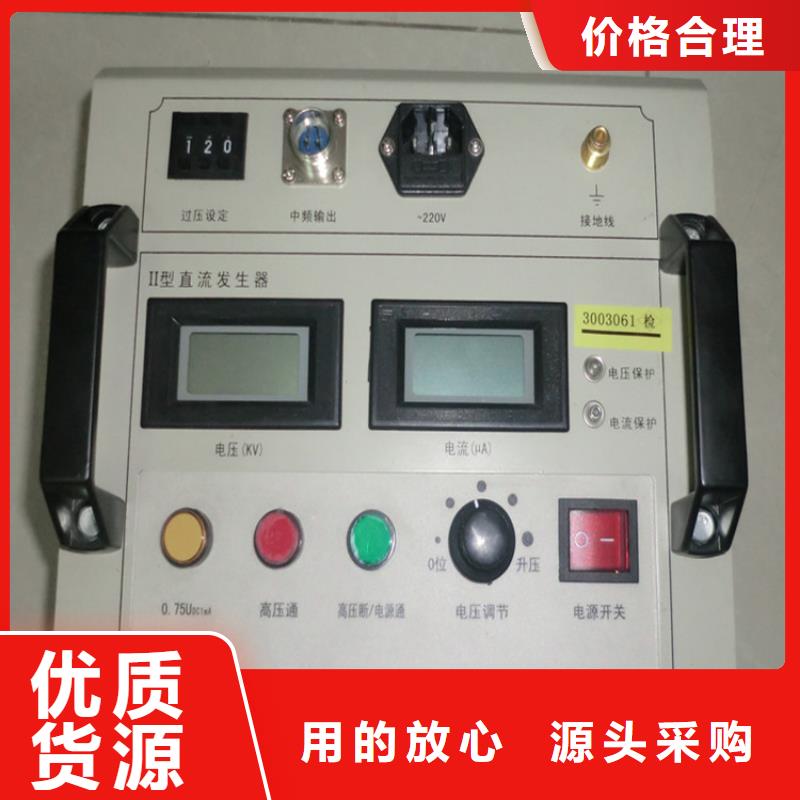

直流高压发生器数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。12. 提手。13.一节使用或二节使用测量转换开关。（2）．双节倍压筒示意图 1．高压引出接线柱（可连接微安表和水电阻或限流电阻） 2．均压球3．第二节倍压筒体4．一二节倍压筒连接法兰 5．节倍压筒体6．底座7．接地端子8. 中频输入五、操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。

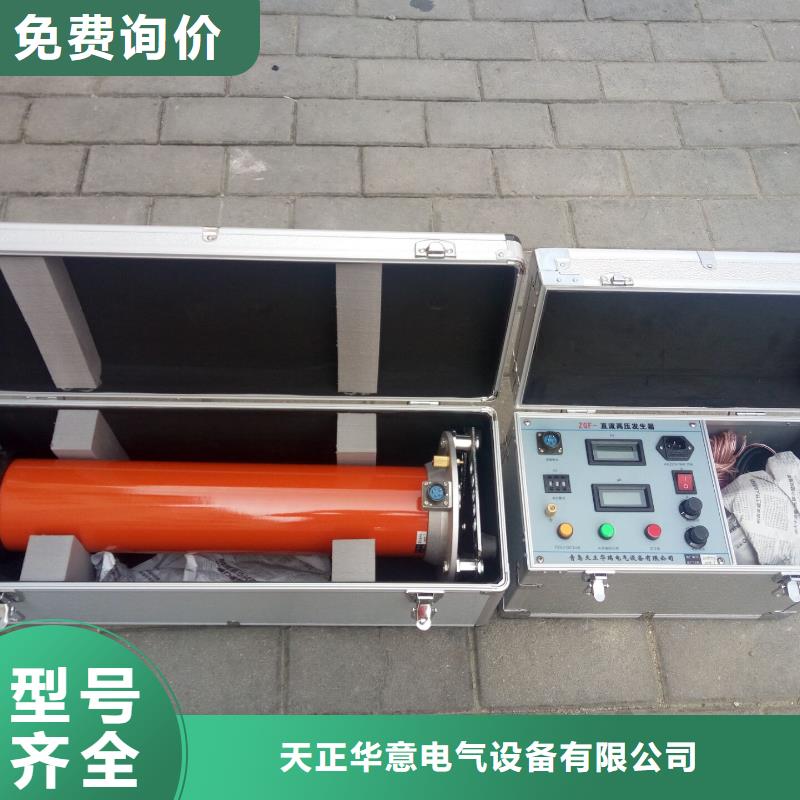

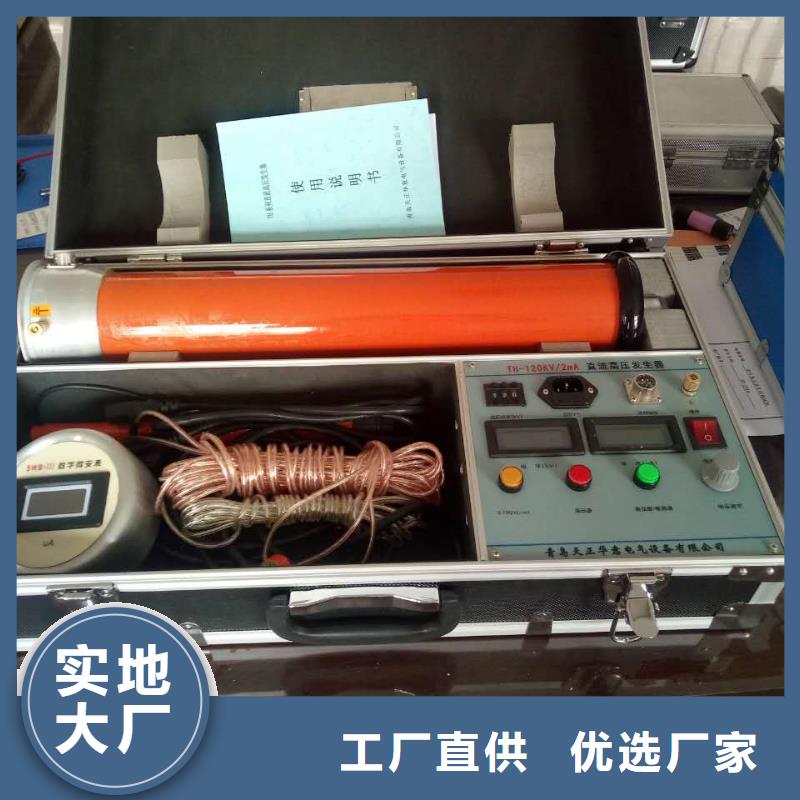

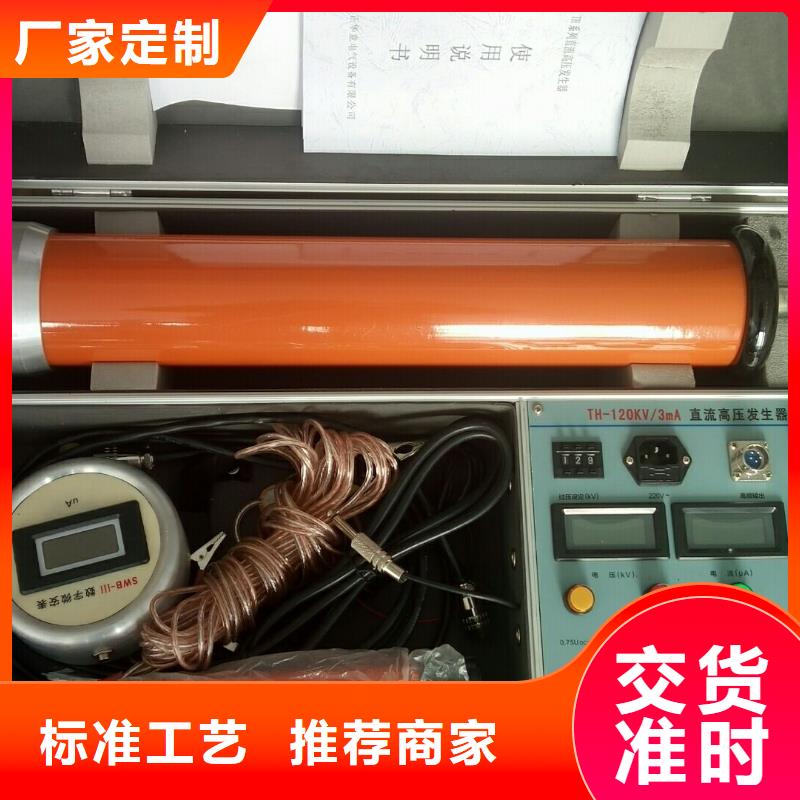

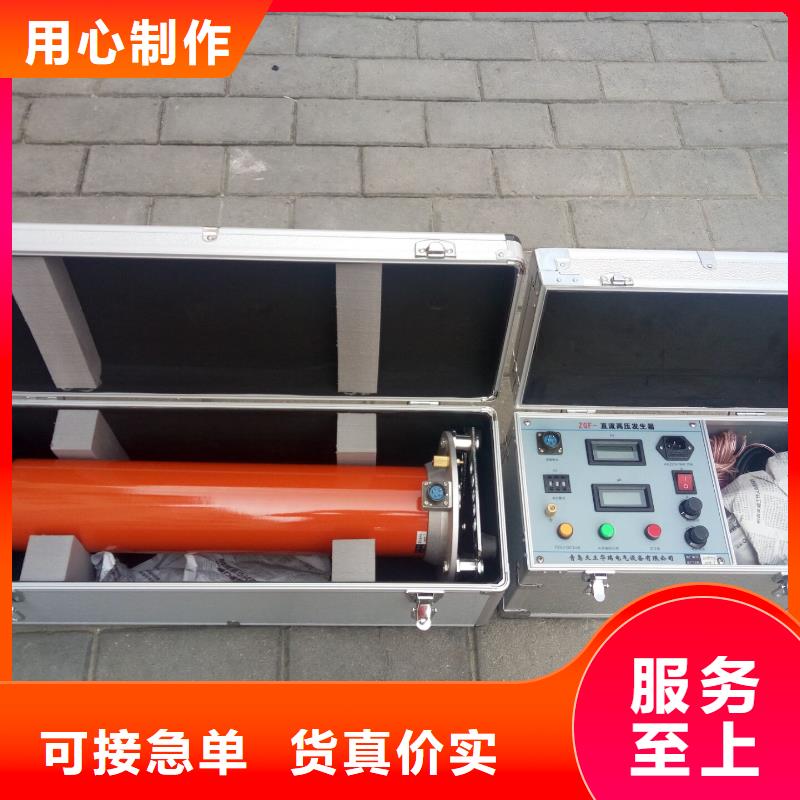

直流高压发生器 直流高压一体化发生器青岛天正华意电气设备有限公司一、用途本产品为电力电缆故障检测用高压冲击电源。可适配各种型号的电缆故障测试仪使用。操作极为方便，便于野外现场测试。是各大型企业、厂矿、电力部门必不可少的检测用设备，是传统检测设备的换代产品。二、产品特点1.集成一体化设计。操作简便、搬运方便，提高了性、可靠性和稳定性。2.采用新型电动调压器及新型PT，使仪器具有输出功率大、控制方便等特点；3.独特的球隙控制设计，用户使用遥控器方便地调整球隙间距，给出参考电压（1MM ≈3KV），极大地方便客户使用。4.采用全遥控器操作，更加方便，按键少，操作简便、直观、。5.具有高压脉冲电流取样输出，方便用户使用。6.高压放电电压显示，采用常用指针表头，显示稳定直观。7.具有高压工作指示灯，提醒用户当前状态，提高使用性。
