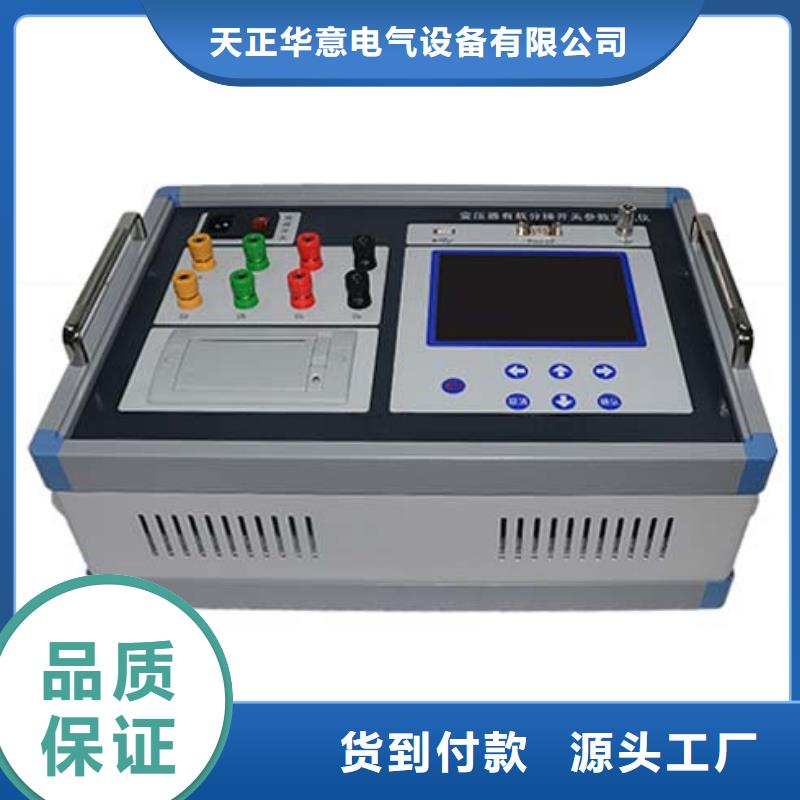

变压器有载开关测试仪变压器三相空载测试接线图注：1、空载测试中，高压侧有高压，请远离！注意！2、三相空载测试中，低压端施加到额定电压，非测试端开路；负载测试中，高压端施加到额定电流，低压端可靠短路。3）单相的测量: 当需检查变压器单相故障时需用单相法测量。在主菜单界面选择“单相测量”菜单，按“确认”键进入单相选择菜单界面，如图二十一： 图二十一根据变压器的联结选择不同测试相，需注意不同联结单相折算三相公式不同，不能选错！负载星接和空载星接是指变压器测试中加压侧为星型接法，负载角接和空载角接是指变压器加压侧为角型接法。 3.1)变压器负载的单相测量①测试方法 在单相测量选择菜单，选择“负载星接”或“负载角接” ，按“确认”键进入负载的单相测量参数设置界面，同图十五。输入好参数后，按确认键进入测量界面如图二十二： 图二十二在此界面按“确认”键记录当前所测绕组的参数，按“选择”键选择加压绕组（AB、BC、CA依次循环显示）；按“打印”键打印当前结果，按“存储”键存储当前数据；按“返回”键返回上一界面。测量完一相后，调压器归零断电，改变外部到变压器的接线，然后按“选择”键选择与之相对应的加压绕组，调压器升压，升到额定电流后，按“确认”键记录数据。AB、BC、CA三相测量完成后按“←”或“→”键显示三相记录数据和折算结果。

变压器有载开关测试仪仪器操作测试5.1测试前的准备：① 接地线：从仪器面板上的“〨接地端”连接到大地。② 按第四章“试验接线”对应接线图接线，检查接线准确无误。③ 将“电源调节”旋钮逆时钟旋转调节到小位置。④ 将“电源启停”按钮置于弹起位置（指示灯熄灭），停止电源输出。5.2主界面功能介绍：将电源线插入仪器的220V电源插座，打开电源开关，接通电源，程序启动Windows XP系统，待程序启动完毕，点击图标【有载开关测试系统】，程序进入测试主界面如下图六所示。图六5.3交流试验测试操作流程 （参考图八、图九、图十）5.3.1测试前设置相关参数信息设置：点击菜单区中【信息设置】项，即可打开信息设置窗口，如图七所示：用户只需要对信息设置菜单中的【信息设置】项进行设置，不需要对其他三项（通道设置、AD设置、系统校准设置）进行设置或修改。参数设置方法：双击桌面上快捷〖文通〗图标，选择该功能的手写或键盘输入法，便可进行参数设置或修改。设置参数主要包括用户信息和设备信息。这些信息要在系统数据库中存储，以便以后的查询、打印报告等操作。信息设置中的“分接方式”参数设置，可以从主界面“分接方式”中设置，也可在该表格中设置，将该参数设置成与实际有载开关档位的动作方向相同，便于记录有载开关档位的动作方向与测试波形的对应关系。

变压器有载开关测试仪变压器短路阻抗、空载、负载、零序阻抗测试及菜单操作方法： (一)接好测试线，打开仪器电源后，显示界面如图二：图二(二)等待3秒进入主菜单界面如图三：图三(三) 按“选择”键或“↑” “↓”键选择菜单项，按“确认”键进入所选菜单1、短路阻抗的测量在主菜单界面，选择“短路阻抗”后按“确认”键进入短路阻抗菜单选择界面，如图四：图四在此界面下按“选择”键或“↑” “↓”键选择菜单项，按“确认”键进入1)三相测试①三相测试是采用三相法直接测量变压器三相短路阻抗参数，在短路阻抗测量界面下选择“1、三相测试”，按“确认”键进入短路阻抗参数设置界面，如图五图五参数说明：额定容量： 是指被测变压器的额定容量。分接电压： 是指被测变压器当前分接位置的额定电压。 在参数设置界面输入相关参数后按“确认”键，即可进入测量界面
