不要错过这部精心制作的小电流故障测试仪正规厂家产品视频!仅仅一分钟的时间,您将能够领略到我们产品的卓越品质和出色设计,发现更多令人心动的细节。

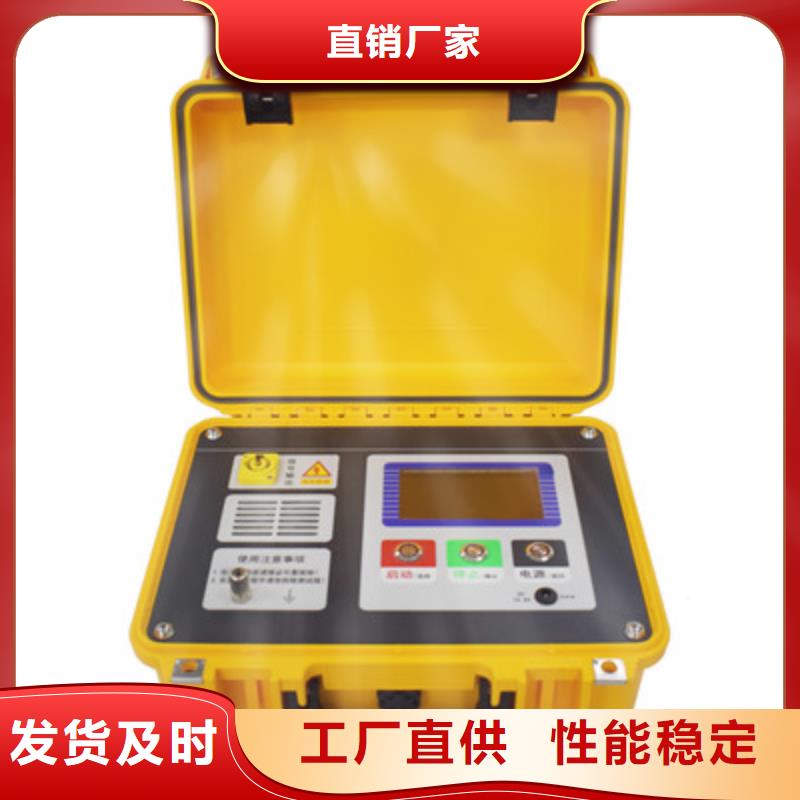

以下是:小电流故障测试仪正规厂家的图文介绍
架空线路故障测试仪架空暂态录波型远传故障指示器1 范围本标准根据《QGDW 11814—2018架空暂态录波型故障指示器技术规范》制定。本标准规定了架空暂态录波型远传故障指示器(以下简称指示器)的使用条件、技术要求试验项目及方法等。本标准适用于额定电压 10kV、额定频率50Hz的三相交流配电架空线路中监测负荷、指示、上报短路和接地故障线路区段信息的指示器。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的应用文件,仅注日期的版本适用于本文件。凡是不注明日期的应用文件,其版本(包括所有的修改单)适用于本文件。?GB/T 2423.1 电工电子产品环境试验 第 2 部分:试验方法 试验 A:低温?GB/T 2423.2 电工电子产品环境试验 灼热丝/热丝基本试验方法 成品的灼热丝可燃性试验方法?GB/T 11022-2011高压开关设备和控制设备标准的共用技术要求?GB/T 5095(所有部分) 电子设备用机电元件 基本试验规程及测量方法?GB/T 11287-2000 电气继电器 第21部分 量度继电器和保护装置的振动、冲击、碰撞和地震试验篇:振动试验(远动设备及系统 第 2 部分:工作条件 第 1 篇:电源和电磁兼容性?GB/T 17626.2 电磁兼容试验和测量技术 静电放电抗扰度试验?GB/T 17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验?GB/T 17626.4 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验?GB/T 17626.5 电磁兼容试验和测量技术 浪涌(冲击)抗扰度试验?GB/T 17626.8 电磁兼容试验和测量技术 工频磁场抗扰度试验?GB/T 17626.9 电磁兼容 试验和测量技术 脉冲磁场抗扰度试验?GB/T 17626.10 电磁兼容试验和测量技术 阻尼振荡磁场抗扰度试验?DL/T 634.5101 远动设备及系统 第 5-101 部分:传输规约 基本远动任务配套标准?暂态录波型故障指示器技术条件和检测规范
架空线路故障测试仪故障定位7.1信号的输出与检测7.1.1首先将故障线路的开关断开;测试地线用接地线与接地棒连接,接地棒接入大地网;信号输出端子与高压输出测试线插头端子连接,其另一端的线鼻子压拧在接在绝缘挂线杆的蝴蝶母接线柱上,3根绝缘杆用短接线连接,再将挂线杆挂在故障线路上。7.1.2启动主机发送信号,该信号会通过接地点流向大地,即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式,在故障区域就能够测量到与注入信号近似等值或是小于该值的信号,而非故障区域(包括非故障分支和故障点后)故障的电流消失;7.1.3采集器检测信号:将采集器挂在待检测线路上,采集器将会检测来自主机发送的直流脉冲信号,并将检测数据通过无线方式发送至接收器。检测时请不要晃动采集器,以免增大检测误差。7.1.4接收器进入“故障检测”界面,实时显示被检测线路信号波形、信号大小和故障位置。图24 检测线路接地故障示意图7.2故障判定根据采集器发送回来的数据进行判断。如果接收器“故障检测”显示故障位置为上游,说明故障在该位置靠近信号注入侧;如果故障位置为下游,则故障点在该位置远离信号注入侧。通过接收器的检测界面电流波形可以辅助判断故障的类型:当检测到不稳定的变化的信号时,此时多为闪络接地;当检测有稳定的周期性信号时,此时的故障多为过渡电阻接地。
20年 微机继电保护测试仪领域深耕
经验丰富
多种 微机继电保护测试仪产品型号
可供选择
多种 微机继电保护测试仪产品配件
快速匹配
雄厚的技术力量
质量有保障
微机继电保护测试仪厂家直销
价格合理
架空线路故障测试仪为采集器正向夹持的信号波形,图26为同一信号反向夹持的信号波形,夹持方向不同波形相反不影响检测结果。?如图27为检测到不稳定的信号时的波形;?如图28位检测到的稳定的小信号的波形;7.3定位步骤:定位故障由定线、定段和定点组成。7.3.1定线:首先确定故障线路,将高压主机信号线搭在待测线路上,向故障相注入高压直流信号,该信号将沿线路流至故障点,并经故障点流入大地。这样,从信号注入处至故障点会有等值的直流电流。通过查看主机开始检测屏幕中的“接地状态”查看线路上是否存在故障。7.3.2定段:检测到线路发生故障,然后确定故障的区段。图29 故障配电线路示意图用采集器在线路主要分支测量信号,接收器故障检测将显示故障点位置是在上游或下游,上游表示故障在靠近信号输入方向,下游表示故障在远离信号输入方向。按照上述方法,就可以准确确定故障区段。例如上图中所示,在节点“a”处测量,确定粗线(红线)部分为故障区段。7.3.3定点:当确定故障区段后,主机输出的信号将沿线路经故障点流入大地(如下图),根据此特点即可采用二分法进一步定位故障。图30故障信号流向图二分法:① 在故障线路中间位置塔杆两侧检测信号电流,通过采集器测量到的信号后,将在接收器上显示故障是在上游还是在下游。若在塔杆输入/输出两侧侧均为上游,则表示故障在信号靠近的主机侧;若在塔杆输入/输出两侧侧均为下游,则表示故障在信号远离主机侧;若在塔杆输入侧为下游,输出侧为上游,则表明故障就在此处。②若在上述检测后,确定故障在下游,则在下游线路中间位置进行第二次测量,并重复上述的测量过程,然后逐步缩小故障范围后,直至找到故障点位置。注:当检测到塔杆两侧的信号值有明显不同时(两侧相差大于5mA),很有可能存在故障,请重点检查此处。8售后服务:8.1凡购本公司产品随机携带产品保修单,订购产品交货时,请当场检验并填好保修单。8.2自购机之日起,在保修期内,维修不收取维修费;保修期外,维修调试收取适当费用。8.3电池属消耗品,不在保修范围内。8.4属下列情况之一者不予保修:8.5用户对仪器有自行拆卸或对仪器工艺结构有人为改变。8.6因用户保管或使用不当造成仪器的严重损坏。 8.7属于用户其它原因造成的损坏。
