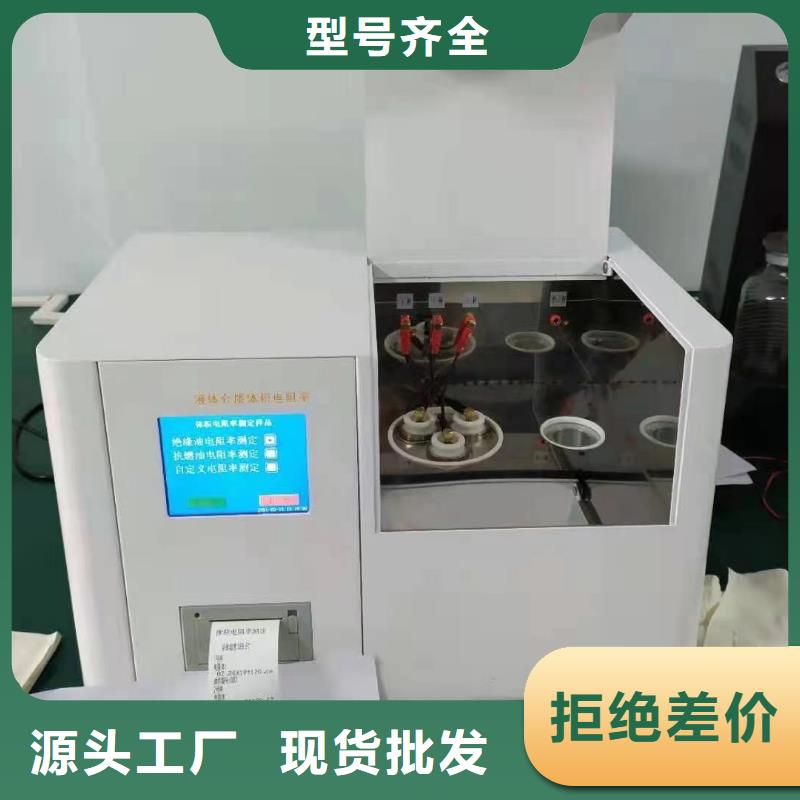

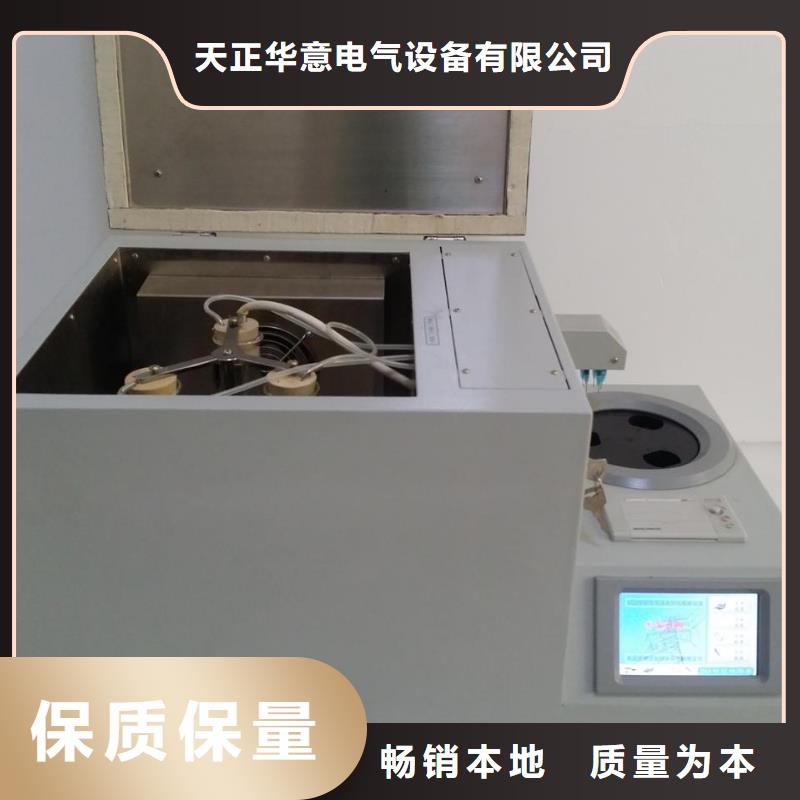

为了让您更地了解我们的质优价廉的全自动绝缘油介质损耗及电阻率测试仪厂家，我们精心制作了产品视频。我们将带您领略产品的非凡之处，让您对它有更深入的了解和认识。
以下是:质优价廉的全自动绝缘油介质损耗及电阻率测试仪厂家的图文介绍
绝缘油介电强度试验仪例如分压器滤定点一和二的设定分别为0V-＞0kv，10v-＞10kv如图8所示，此时高压输出为49.9kv时，仪器测量的低压臂矢量合成电压为29.77V，分压器B高压为24.95kv，低压臂测量电压为30.3V，则记录完成后应在滤定点1栏填写0-＞0，第二栏填写2.977-＞49.9，滤定点二栏填写0-＞0，第二栏填写3.03-＞24.95，填写以后如图9所示，完成通道滤定后，仪器显示的电压值为接入该分压器的实测高压值。通道率定项目在出厂时已经被固化，如果需要更换分压器请与供应商联系进行再次率定3.4 数据保存与读取试验完成后仪器会提示用户是否保存当前的试验数据，点击软件主界面的保存按钮，则当前的试验数据会被保存至计算机，保存的文件名称格式为“××年××月××日××时××分××秒 绝缘油检测试验”，只有在“查看数据”，“查看结果”，“查看历史数据”和“查看历史结果”状态时才可以保存数据。点击软件主界面的读取按钮会出文件选择对话框，选择要读取的历史试验文件，则仪器进入查看历史数据或结果的状态，所保存的试验曲线，结果和当时的试验环境都会被重现。读取历史数据界面也可以删除存储器中所存储的历史试验文件。3.5 生成试验报告图10 试验结果展示界面试验完成后，试验结果以图10的方式展示，在结果查看器中选择生成报告类型，然后点击生成报告则在仪器中会自动生成WORD格式的试验报告，试验报告的名字与保存的试验文件名字相同，生成试验的试验报告格式如图11所示。WORD格式的试验报告默认保存路径是“D:\\workdata\\word\\”，仪器运行时计算机的D盘必须要有”D:\\workdata”,文件夹，该文件夹下保存了仪器的运行参数。

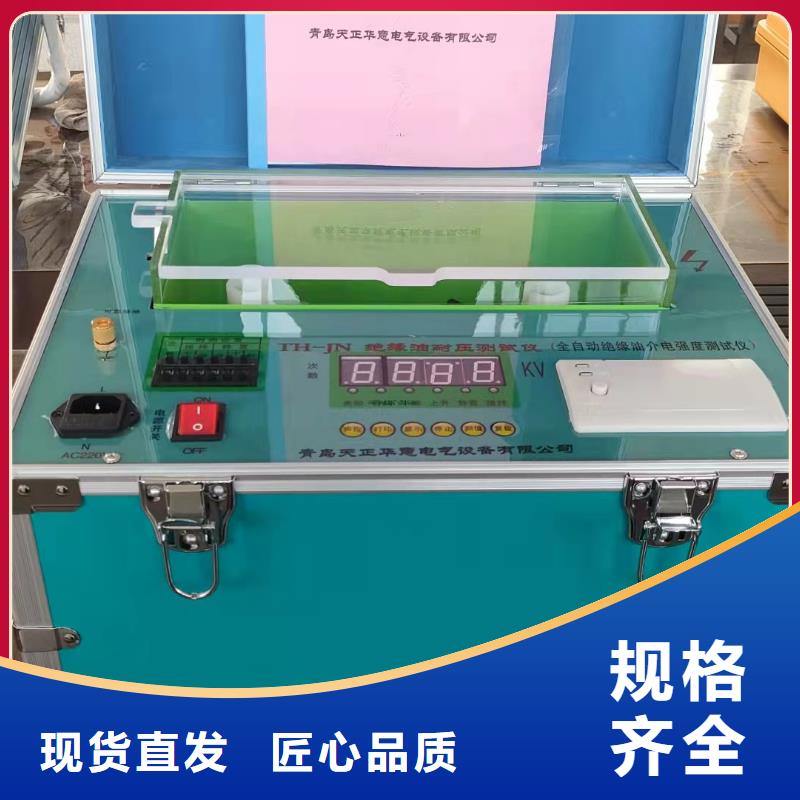

绝缘油介电强度试验仪 ，按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义设置 子页面（图5）；图5 自定义设置子页面在图5页面下，按 选择 键移动光标到相应的选项，再按 ＋ 或 - 键可进行相关参数的设置。其中：静置时间 默认值15 min，范围1～15 min（增量Δ＝ 1 min）；间隔时间 默认值5 min，范围1～10 min（增量Δ＝ 1 min）；搅拌时间 默认值10 s， 范围5～90 s（增量Δ＝ 5 s）；停升电压 默认值100 kV，范围10～100 kV（增量Δ＝ 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数 默认值为6次，可选范围1～6次（增量Δ＝1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试；。7.在图2页面下，按 选择 键移动光标√ 至数据标定处，按 确认 键即可进入 数据标定 子页面（图6）图6 数据标定子界面注意：设备出厂前数据已由厂家标定好，用户不需要进入程序标定，如需要标定数据，请与生产厂家联系索要密码进行标定。8. 每次击穿电压值和轮回次数自动存储，测量完毕后显示测试完毕，然后按 确认 键返回到开机页面（图1），按 打印 或 显示 键，进入油样单次击穿电压值和平均值的存储记录显示子页面（图7）。图7. 显示子页面按 打印 键打印页面显示的（近一组的）测试结果。按 选择 键，进入编号为1的数据存储子页面（图8）。在图8页面上再按选择 键，便进入编号为2的数据存储子页面（图9），依次类推。所以，这组子页面的选择 键为图8～12的循环翻页键。图8. 图9 图10. 图11. 图12 在图8～12的子页面中，按 打印 键打印子页面显示的测试结果；按 确认 键，则返回开机页面（图1）。注：全自动绝缘油介电强度测试仪采用了与PC机相同的逆序数据存储系统，您可以容易地发现图8～12页面中的编号与时间顺序的规律，即编号1显示的是近的测试数据，而编号2显示的是次近的测试数据，依次类推。由于存储器可存储近的35组测试数据，所以当数据超过35组后，系统便会自动将过去的数据顶替出存储器。在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。
绝缘油介电强度试验仪注意事项1. 使用本仪器前，一定要详细阅读本操作手册；2. 仪器操作者应通晓电气设备或分析仪器的一般使用常识；3. 本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所；4. 油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化；5. 电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状；6. 仪器的维修和调试须由专业人员完成；7. 接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！ 8. 接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生电击危险！9. 仪器在使用过程中，如发现异常应立即切断电源！八、简易故障排除1. 开机无反应检查电源线是否插接良好，检查保险管是否完好无损；2. 不升压检查油杯箱盖是否盖好；3. 升压正常但不击穿 检查设置是否限制了停升电压；4. 击穿后无显示检查油杯内是否有污物；5. 打印不出纸检查打印机是否有纸；6. 更换打印纸 打印机在出厂时已安装了打印纸。若打印纸使用完毕，需要自行安装新的打印纸。其操作过程如下：（1）按下打印机前盖板上的圆形按钮；（2）将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；（3）合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。九、油杯的清洗：1. 油杯清洗方法（1） 用洁净的绸布反复擦拭电极表面和电极杆；（2）用标准规调整好电极间隙；（3）用无水乙醇清洗3～4次，然后用吹风机吹干。再用测试油样清洗2～3次即可；2. 搅拌桨清洗方法（1） 用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；（2） 用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干；（3） 用镊子夹住搅拌桨，浸入待测油样洗涤2～3次备用。
天正华意电气设备有限公司(内蒙古分公司)是一家结集 微机继电保护测试仪销售、服务于一体的国内知名企业。我公司技术力量雄厚，生产设备精良，检测手段齐全，质量管理严谨，我公司将以z u i可靠的产品质量、z u i优惠的产品价位、z u i完善的售后服务，z u i良好的商业信誉来赢得您对我们的信任和支持。我们竭诚欢迎新老客商莅临我公司实地考察、参观指导!让我们精诚合作，携手同心，互惠互利，共创新的辉煌!
