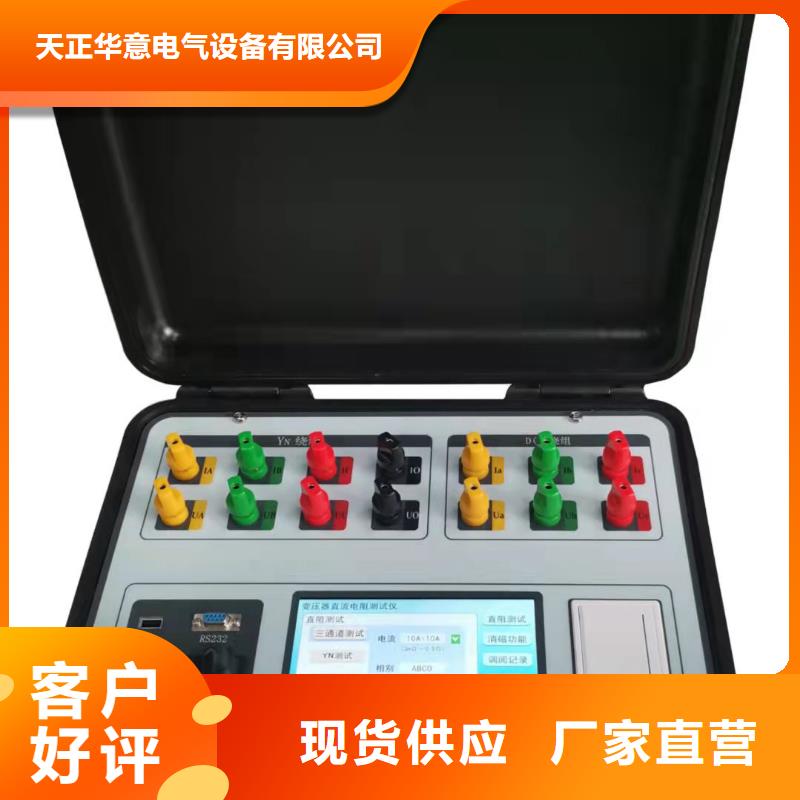

变压器温升直流电阻测试仪2025已更新(今日/内容)

变压器有载开关测试仪波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图 17 2．仪器供电电压过低可能出现的波形（见图18）3．仪器自激振荡可能出现的波形（见图19）图19处理办法：试品充分放电后，由1-n方向测试，非测试绕组良好的短路接地；必要时调整仪器的灵敏度即触发电平。

变压器有载开关测试仪 有载分接开关是与变压器回路连接的 运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。二、功能特点?仪器输出电流大，重量轻；?两档电流输出，测试范围更宽，稳定度更高；?能自动计算出过渡电阻值及过渡时间值；?具有完善的保护电路，可靠性强；?8寸的大液晶显示，便于现场操作；?具有U盘存储功能，可以存储更多数据波形。?键盘独立操作，使仪器可操作性更快捷、方便。三、技术参数输出电流 1.0A、0.5A测量范围 过渡电阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)过渡时间：0～250ms测量精度 过渡电阻：±(5%读数+3字)过渡时间：±(0.1%读数+3字)存储方式 U盘存储、本机存储四、使用条件环境温度 -10℃～50℃环境湿度 ≤85%RH工作电源 AC220V±10%电源频率 50±1Hz

变压器有载开关测试仪变压器三相空载测试接线图注：1、空载测试中，高压侧有高压，请远离！注意！2、三相空载测试中，低压端施加到额定电压，非测试端开路；负载测试中，高压端施加到额定电流，低压端可靠短路。3）单相的测量: 当需检查变压器单相故障时需用单相法测量。在主菜单界面选择“单相测量”菜单，按“确认”键进入单相选择菜单界面，如图二十一： 图二十一根据变压器的联结选择不同测试相，需注意不同联结单相折算三相公式不同，不能选错！负载星接和空载星接是指变压器测试中加压侧为星型接法，负载角接和空载角接是指变压器加压侧为角型接法。 3.1)变压器负载的单相测量①测试方法 在单相测量选择菜单，选择“负载星接”或“负载角接” ，按“确认”键进入负载的单相测量参数设置界面，同图十五。输入好参数后，按确认键进入测量界面如图二十二： 图二十二在此界面按“确认”键记录当前所测绕组的参数，按“选择”键选择加压绕组（AB、BC、CA依次循环显示）；按“打印”键打印当前结果，按“存储”键存储当前数据；按“返回”键返回上一界面。测量完一相后，调压器归零断电，改变外部到变压器的接线，然后按“选择”键选择与之相对应的加压绕组，调压器升压，升到额定电流后，按“确认”键记录数据。AB、BC、CA三相测量完成后按“←”或“→”键显示三相记录数据和折算结果。
