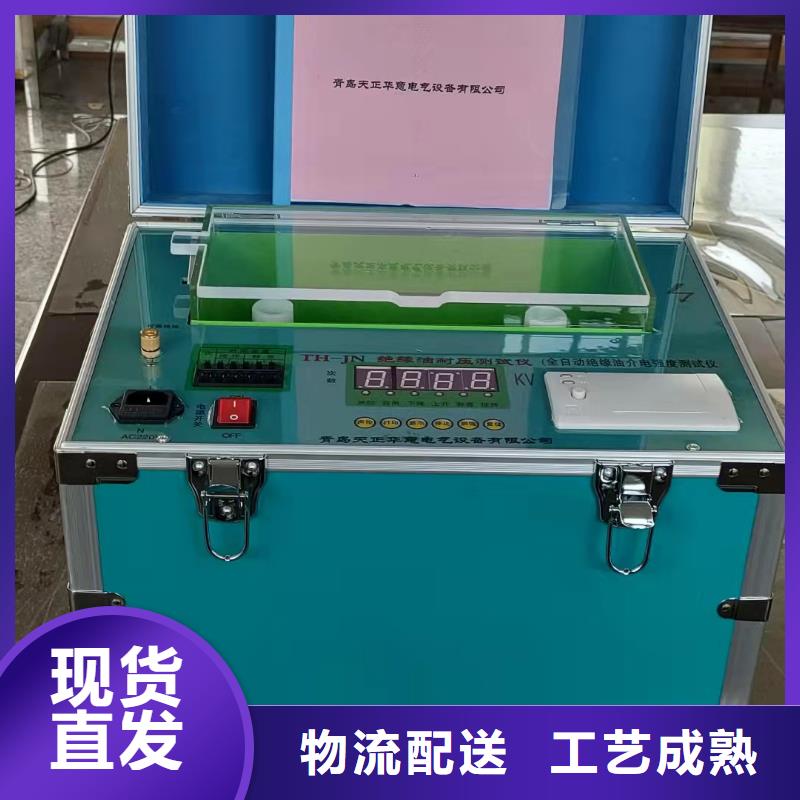

以下是绝缘油体积电阻率测定仪的现场实拍视频，让您更好地了解产品的优点和特点不容错过。
以下是:绝缘油体积电阻率测定仪的图文介绍
天正华意电气设备(黔南市分公司)-产品理念专业：专业设计制造生产 微机继电保护测试仪多个系列，50余种产品。设计：高级工程师设计制造，专业力学设计计算，可根据客户要求定做特种型号 微机继电保护测试仪。制造：国际先进制造工艺，质保体系完备，通过ISO9001质量体系认证，A级制造资质，保证品质卓越。安装：具有10年 微机继电保护测试仪的安装维修经验的专业团队，专业化科学化，所有安装人员持证上岗。服务：24小时应急服务电话，随时解答疑难问题，全国34个专业维修服务网点。产品：以“品质”“”“信心”“保险”为服务宗旨。承诺：所有 微机继电保护测试仪产品均有品质保证，为了让客户更加放心使用产品，我们努力做到尽善尽美。
绝缘油介电强度试验仪本手册的目的是为了让用户熟习TH-100型绝缘油介电强度测试仪校验装置的功能和正确的使用方法。手册的内容包括仪器的技术指标，操作方法，试验连线和风险等方面，仔细阅读本手册将有助于您快，快速，准确的完成各个试验项目，并且能有效地避免错误操作导致仪器损坏或减少仪器的使用寿命。TH-100型绝缘油介电强度测试仪校验装置使用规程和特别注意环节：1) 对被试验的绝缘油介电强度测试仪进行检测前，首先在未连接校验装置和任何负载的情况下对其进行空升至电压试验，确定空升至输出电压过程中无放电现象发生以后，再连接校验装置。以避免因绝缘油介电强度测试仪对机壳剧烈放电造成校验装置的损坏2） 分压器的输入电压为50KV，因此被检测的绝缘油介电强度测试仪电压范围是-50KV~50KV3）高压分合终端的允许输入电压为80kv，因此在测量电压高于100kv的绝缘油测试仪的输出电压时，请断开击穿控制箱的高压输入，否则会造成高压分合终端内部绝缘击穿放电。4）高压分合终端的三对电极均需要使用绝缘罩子盖住，以避免电极之间放电，或电极对分合终端的机壳放电5）从绝缘油介电强度测试仪引出高压时必须使用环氧树脂制成的绝缘罩，以避免在引出高压线至分压器的回路上发生放电6）在测量额定频率为60Hz的高压信号时，请将仪器的校准系数调整至60Hz状态，在测量额定频率为50Hz的高压信号时，请将仪器的校准系数调整至50Hz状态，50Hz和60Hz的测量系数差别约为0.1％。7） TH-100型绝缘油介电强度测试仪测量所得的击穿电压计算公式如下：，其中是指击穿前一个周期的值，是击穿前一个周期的小值，和之差为击穿前一个周期的峰峰值之差
绝缘油介电强度试验仪仪器特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB1986、GB2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5 kVA2. 升压速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选3. 输出电压 0～80 kV 100KV定制4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 仪器重量 48kg四、使用条件 环境温度 0～40℃2. 相对湿度 ≤85％3. 工作电源 AC 220V ± 10％4. 电源频率50 ± 5 Hz5. 功率消耗 ＜200 W五、机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息； 功能键选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关 选择不同升压速率；5. 指示灯灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖 打开后放入或取出油杯，关闭后方可进行测试；
绝缘油介电强度试验仪概 述全自动绝缘油介电强度测试仪是我公司科研技术人员，依据标准GB507-86及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。该机操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、可靠。 二、仪器特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB1986、GB2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5 kVA2. 升压速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选3. 输出电压 0～100kV4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 409 mm×393 mm×388 mm8. 仪器重量 29 kg；四、使用条件 1. 环境温度 0～40℃2. 相对湿度 ≤85％3. 工作电源 AC 220V ± 10％4. 电源频率 50 ± 5 Hz5. 功率消耗 ＜200 W
