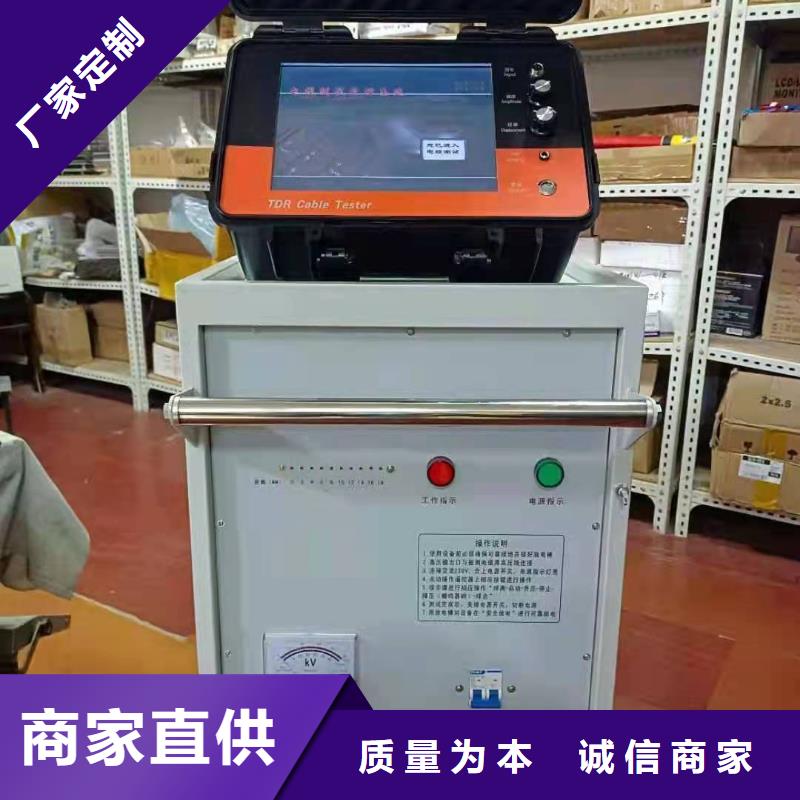

电缆故障探测仪 电缆类型不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。按电缆类型键，屏幕出现电缆类型选择对话筐，有油浸纸型、不滴油型、交联乙烯、聚氯乙烯和未知类型5个选项，仪器初始值为油浸纸型，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型键”，弹出对话框，调整波速数值，达到选定值后按“OK”键。再按“电缆类型键”退出此项功能。波形速度300m/us?读数精度根据测量需要选取合适的档位。共分为8米/4米/2米/1米的测量精度，仪器初始值为2米。再按“读数精度”退出此项功能。?波形缩放由于波形数据量很大，每次采样后屏幕上显示的是局部的波形。为了观察波形细节，必须将波形缩放。按“波形缩放键”进入缩放功能，仪器提供3种压缩比例，分别为1、1/2、1/3，通过“左键《 或 右键 》”可对波形进行3种比例的循环压缩。通过屏幕右下角可以观察到压缩比例。再按“波形缩放键”，退出此功能。?滚屏显示波形扩展后需要分成多段显示，仪器自动显示段。若需要观测后续各段波形，应执行“滚屏”功能。按“滚屏显示键”，通过“左键《 或 右键 》”可对波形进行左右移动。再按“滚屏显示键”，退出此功能。?保存波形将屏幕上的显示内容存储于仪器中，可以存储20幅波形。?调出波形在屏幕上重现存储的波形。?电缆全长在“采样方法”子菜单中若执行“速度测量”，则菜单中的电缆类型变为电缆全长。按“全长键”，屏幕上弹出“电缆长度”输入对话筐，初始值为“0”米。输入电缆长度值后，按“OK键”。?延时设置触发时间，此功能一般不用。?定位用于确定测量的起点。执行“定位”键后，游标当前所处的位置即被确定为测试起点。通过 “左键《 或 右键 》”可对游标进行左右移动。?自动判距⒀按“自动判距键”，游标进行自动定位，显示屏左上方自动显示故障距离。?左键/右键(加/减)⑿ ⒁移动游标定位用时，每按“左键《 或 右键 》”一次，定位游标尺左/右移一个单位点（像素）；当连续按游标左/右键时，游标移动的速度加快，一次移动八个单位点。波形缩放、滚屏显示、波形移位进行选择时，按左键《 或 右键 》(加/减)。?采样键⒂当仪器处于低压脉冲法测量时，按下采样键后，屏幕的波形显示区能马上显示出发射脉冲和回波脉冲。红色波形为局部波形，蓝色波形为全局波形。当仪器处于高压闪络法测量时，按下采样键后，当有外部触发后，屏幕将显示高压闪络波，红色波形为局部波形，蓝色波形为全局波形。

电缆故障探测仪在实际的电缆故障定位现场，情况往往非常复杂。有以下几点应注意：1、若现场环境噪声很大（如车辆流量大的公路旁、走的人多的街道或在工地附近等）。闪络冲击放电时，除故障点传来的振动波外，还有汽车引擎声、喇叭声、脚步声、说话声、机器轰鸣声……。这些噪声将严重地影响定点仪稳定性，使得读数似乎杂乱无章。其实，还是有其规律性的，仔细观察读数便可发现，计数屏的读数总有一个相对稳定的读数，无论噪声干扰如何变化，只要噪声不是连续的，此读数的出现率非常高。此读数即是故障点的距离。对计数屏上经常出现的无规律小读数，不必理会。随着探头接近故障点，其读数会逐渐减小。当稳定的读数变到小时，此处即为故障点位置。2、如果定点现场有连续的较大噪声，如电动机、鼓风机、排风扇、发电机、真空泵等发出的声音 ，将会导致数显失效，无论探头放置何处，数显屏总是出现零点几米（甚至0.1米）小数值。此时只能利用定点仪的声、电同步探测功能听测与数字屏刷新计数同步的地震波，用人的判断力去区分环境干扰噪声，以振动波的点去确定故障位置，不必去关心数显屏的读数。3、定位现场的电缆故障点位于埋地穿管之中。冲击放电时，在穿管的两个端口处声音，而在管子中央部位可能听不到声音，便有可能出现两管口有固定读数，而在其余地方（如管子中央部位或远离管口）仅显示满亮99.9米，此时便可根据两个稳定读数点的数值变化规律判断管中故障位置。只要挖出穿管，便可以用探头在管子上实施定位。此时的误差一般不会超过10㎝。
