想要更直观地感受无局放试验装置质量可靠产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:无局放试验装置质量可靠的图文介绍

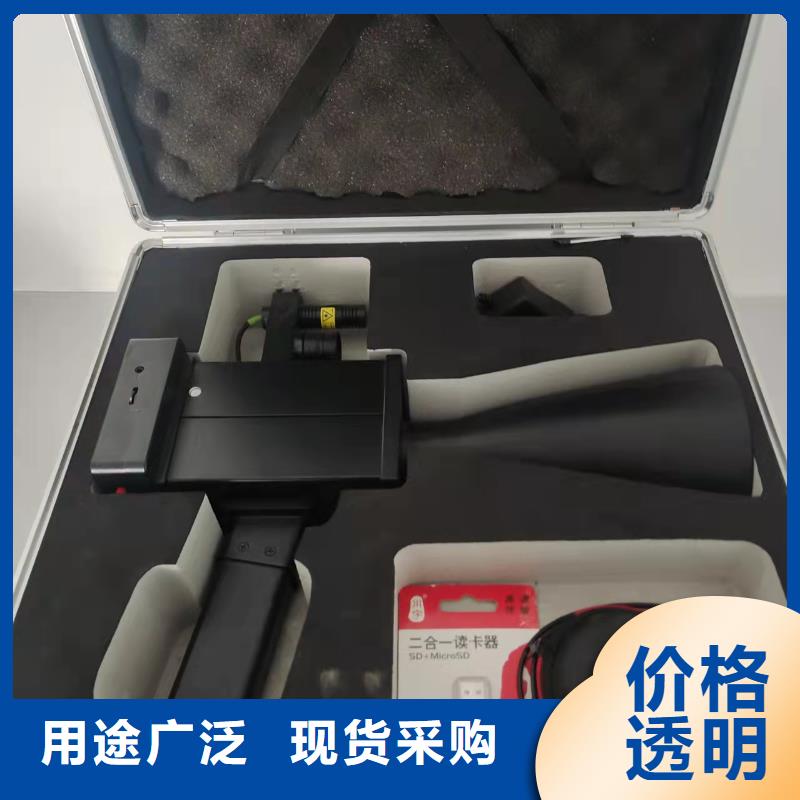

局部放电检测仪手持式开关柜巡检仪用于检测和测量开关柜中的瞬时接地电压放电和表面放电，并在液晶屏上实时显示放电波形和放电量。该仪器采用手枪便携式设计，可以直接在开关柜外壳扫描检测，对开关柜的运行不产生任何影响和无任何损害，同时对测量的信号进行TF卡存储和回放观察，并利用配供的耳机可以听到放电的声音。二、使用方法1、仪器的充电仪器实时显示电量，当电量显示较低时，应及时对仪器充电。在首次使用仪器之前，首先应该对仪器充电。一般完成充电所需时间约为7小时，但如果仪器已经部分充电，则充电时间将会减少，具体参看电量显示。另外，需要注意事项：（1）在充电过程中，务必关闭仪器开关。（2）当充电器已经插入后，切勿用仪器进行测量。2、仪器的开/关按下按钮，接通仪器电源，开启仪器；按下按钮，仪器关闭。3、主界面仪器打开后会显示如下主界面：?TEV波形显示区域0028mv、-2dB(放电幅值显示) 放电次数：0次数/秒（放电次数统计）严重程度：0（放电严重程度显示）：交通显示灯?ultra波形显示区域0060mv、12dB(放电幅值显示) 放电次数：10次数/秒（放电次数统计）严重程度：1640（放电严重程度）：交通显示灯?波形图（实时波形界面）?设置（设置界面）?柱状图（柱状图界面）4、Settings设置界面※TEV 设置（瞬时接地电压设置）-即TEV参数设置显示屏※ultra设置（超声波设置）-即超声波参数设置显示屏（1）TEV 设定值的调整在TEV设置（瞬时接地电压设置）、USS设置（超声波设置）显示屏中，使用“＋”与“-”按钮来选择你想要修改的设定值。所选用的数值会以高亮红色显示，按下保存＆退出（保存并退出）按钮，修改值。Red（红色）-设定红色门限Yel（黄色）-设定黄色门限保存＆退出（保存/退出）-回到主设置菜单，并保存任何修改取消（取消）-取消以上设置，并恢复之前设置（2）ultra 设定值的调整Red（红色）-设定红色门限Yel（黄色）-设定黄色门限A：出厂设定Save＆Exit（保存并退出）-回到主设置菜单，并保存任何修改Cancel（取消）-取消以上设置，并恢复之前设置设置方法同上
局部放电检测仪仪器基本操作5.1仪器开启/关闭按下按钮，开机画面显示在屏幕中。若要关闭仪器，长按 按钮。概要信息设备在进入正常运行状态后，显示系统主菜单。主菜单界面下显示有“暂态地电波超声波特高频高频电流检测记录系统设置等选项。在界面上方，显示当前时刻和电池电量状态。系统设置系统设置界面对系统的基本信息进行浏览设置。?存储目录试验过程中数据库文件和图片文件保存的位置。注:记录数据可在“首页-检测记录”查看。若新建一个已存在的目录，则会直接将之前目录中数据清空，请谨慎操作。所有数据存储路径在设备系统可对接RFID设备实现对应数据的智能读写操作。?蓝牙设备搜索并连接周围可用的蓝牙设备。?音量调节调节系统输出音量大小?日期和时间修改系统的时间和显示日期恢复出厂设置将系统中试验过程中产生的数据和图片进行清理，在没有导出数据之前，请谨慎操作设备信息软件版本，硬件版本以及系统发布日期。测量TEV试验有4种显示图：波形图，PRPD图，PRPS图，统计图。在运行状态下，点击底部控制区【显示方式】键切换不同显示图（默认波形图显示）且四种显示图同步处理放电数据。?标题区正在测量的通道、测量模式、同步方式、增益等级。点击图标后可进行TEV试验相关参数设置。?数据区当前测量过程中的值、背景值和当前值?历史极值区当前测量过程中近的20个周波的值。?图表区波形图—当前测量数据波形，根据【设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过【放大/缩小】键可对波形进行放大或缩小调节。PRPD图—二维图谱，放电相位分布图谱，显示放电水平、相位以及峰值频次的关系，其中纵轴代表放电水平，横轴代表相位0-360度，不同的像素颜色代表不同的峰值频次。PRPS图—三维图谱，脉冲序列图谱，显示时间、相位及放电水平的关系，纵轴代表放电水平，横轴代表相位，Z轴代表时间，脉冲不同颜色代表放电水平的大小不同，右侧颜色标识代表纵轴不同的百分比所使用的不同颜色。通过该模式可以区分干扰和放电，以及随时间变化不同相位信号的变化。
局部放电检测仪产品概述该高压电缆局部放电检测仪是我公司技术人员根据多年电缆局部放电检测经验，设计生产，适用于高压电缆的局部放电在线检测及定位。整套仪器主要由检测主机、传感器以及通讯线缆等组成，针对不同的现场环境我公司设计有多种型号的传感器（声电传感器、高频电流互感器），能够灵敏的检测到电缆内部，由于局放会产生超声波、电磁波等信号,声电传感器能够实现在与被测电缆不接触的状态下检测电缆内部的局放信号，通过检测主机、检测软件对放电信号进行分析处理，识别放电信号的强弱，同时能够判断放电的大致位置,分析判断被测点的绝缘状况，提前电缆、端子箱等设备发生爆炸、着火等事故的发生。四、主机性能指标通道数： 4个独立测量通道 1个外部触发输入通道 采样率：200MSa/s采样精度：12bit显示屏尺寸：6.5寸操作方式：鼠标、键盘、触摸屏主机接口：2个USB口1个网口1个VGA接口五、传感器参数灵敏度测量频带中心频率量程范围高频电流互感器
局部放电检测仪放电类型和放电源的辨认先介绍一下示波屏上的椭圆轨迹，它是顺时针方向旋转，正零标脉冲表示试验电压开始由负变向正极性；负零标脉冲则与之相反，两零标间的中点为试验电压的正、负峰值部位。从椭圆上的放电图形辩认放电类型以及识别各种干扰是一门技术性很强并需有丰富实践经验的学问（再结合其他方法予以确认）。CIGRE（国际大电网会议）也为须此专门编了放电图形识谱的小册子，它是根据放电图形中放电位置、移动与否，正负半周的放电幅值一致程度以及放电幅值随试验电压及加压时间的变化特征来判断的，这里只能粗略加以介绍。一般来说来，视为真正的内部气泡形成的局部放电，其主要特征是放电大多产生在靠近试验电压峰值前上升部位的两半周内。（1）典型的内部气泡局部放电（见图五），波形特征：a放电主要显示在试验电压由零升到峰值的两个椭圆相限内。b在起始电压 Ui时放电通常发生在峰值附近，试验电压超过 Ui时，放电向零位延伸。c两个相反半周上放电次数和幅值大致相同（相差至3：1）。d放电波形可分辨。这里又有几种情况：1）如果放电幅值随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电；2）如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。图 五（2）金属与介质间气泡的放电（见图六 a），波形特征：正半周有很多幅值小的放电，负半周有少数幅值大的放电，幅值相差可达10：1。其它同上，典型例子是绝缘与导体粘附不佳的聚乙烯电缆放电。如果随试验电压升高，放电幅值也增大，而且放电波形变得模糊，则往往中含有不同大小多个气泡，或者是外露的金属与介质表面之间出现的放电
随着不断的发展天正华意电气设备(日照市分公司)狠抓管理、完善经营机制，建立了一整套质量与售后保障体系，不断提高 微机继电保护测试仪产品科技含量以及服务水平，随时为迎接新的机遇与挑战做好准备！ 同时我们随时欢迎来自社会各界的新老朋友一起为了我们共同的家园，相互交流，真诚合作，共同成长 ！
局部放电检测仪公司简介青岛天正华意电气设备有限公司位于青岛平度市，是一家致力于电气设备与自动化装备的研发、生产、销售及服务的科技型企业，主要产品包括：电力系统智能化在线监测设备和各类检测仪器、保证电力系统可靠运行的装备，广泛应用于供电系统、发电系统、铁路、石化、钢铁等众多领域，公司曾参与、承担过多项攻关课题，并得到用户的充分认可。目前已拥有多个产品系列，具备完全自主知识产权，并达到国内外领先水平。公司将人才队伍建设和科技创新作为企业发展的核心动力。目前青岛天正华意电气设备有限公司生产的手持式局部放电分析仪及局部放电在线监测、密度在线监测、无线测温等系列产品，在国内中高端市场已占有优势，公司技术研发团队从事GIS、电力变压器等高压电气设备的局部放电研究已有多年历史，在放电机理、形成原因、检测方法等方面都有较深入的研究，关键技术和产品已达到国际先进水平，公司拥有自己的研发基地，在研发和技术应用实践中，我们积累了大量经验数据和经典案例，在为用户提供先进、可靠、实用产品的同时，也为用户提供的技术支持和问题咨询服务及整体解决方案。
