以下是:仙居市政闸门定制价格的产品参数
产品参数 |
---|
产品价格 | 面议/套 |
---|
发货期限 | 面议 |
---|
供货总量 | 12000 |
---|
运费说明 | 面议 |
---|
小起订 | 1 |
---|
是否厂家 | 厂家 |
---|
产品材质 | 铸铁 |
---|
发货城市 | 衡水 |
---|
加工定制 | 加工定制 |
---|
品牌 | 扬禹 |
---|
主体材质 | 铸铁 |
---|
密封形式 | 硬密封型 |
---|
连接形式 | 手电启闭机 |
---|
用途 | 止水 |
以下是:仙居市政闸门定制价格的图文视频
您是想要在浙江省台州市采购高质量的仙居市政闸门定制价格产品吗?河畔水利机械厂(台州市分公司)是您的不二之选!我们致力于提供品质保证、价格优惠的仙居市政闸门定制价格产品,品种齐全,不断创新,致力于满足广大客户的多种需求,联系人:赵经理-13932976896,QQ:596483350,地址:《新河县安家庄》。 浙江省,台州市 台州市是长江三角洲中心区城市,,国务院批复确定的浙江沿海的区域性中心城市和现代化港口城市,江南水乡型城市,也是全国文明城市、新型城镇化综合试点地区,2017中国幸福感城市、2018中国大陆地级城市30强、2019年中国百强城市排行榜第44、2020中国外贸竞争力百强城市。
为了给您提供更的仙居市政闸门定制价格产品信息,我们上传了的产品视频。请花几分钟时间观看,您会发现更多惊喜。
以下是:仙居市政闸门定制价格的图文介绍
河畔水利机械厂(台州市分公司)于2017年正式注册成立,注册资本300万元。位于浙江台州经济区,是一家设计、生产、销售 钢制闸门为一体的制造型企业。公司现有专业的设计及生产团队,完善的制作工艺,大幅提高了 钢制闸门产品的生产效率和质量。我们致力于以专业的制作和完善的质量以及售后,满足广大客户要求,欢迎来厂参观考察!

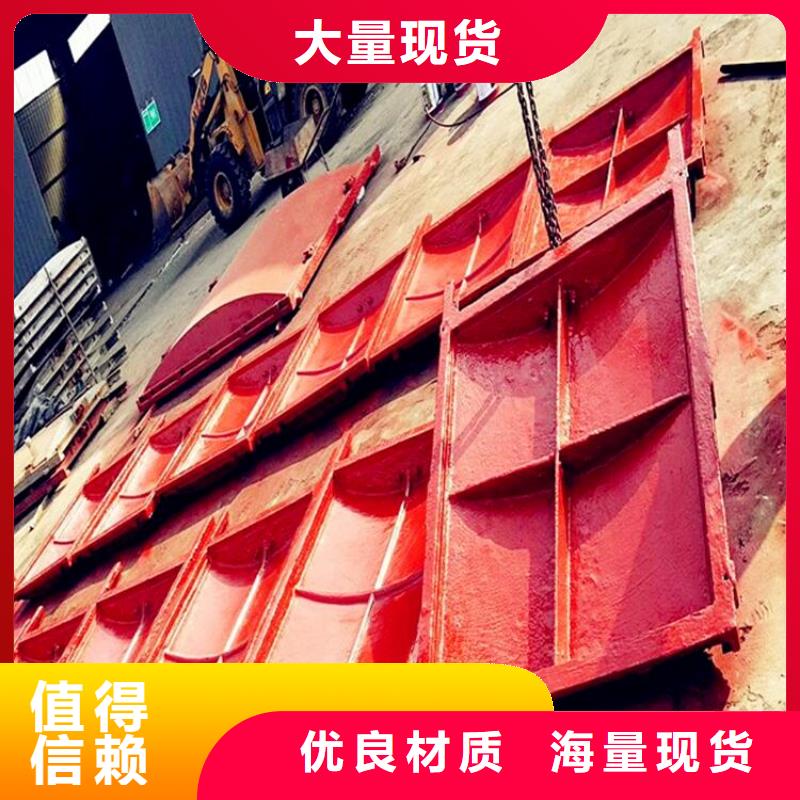

铸铁闸门是中小型平板闸门,广泛用于取水运输,市政建设,给排水,农田灌溉等工程。通常将其设置在通道和涵洞的入口处,以调节工作闸门的流量并控制水位,或在维护闸门的封闭孔处堵住水。因此我们在一些取水、供水工程的输水管道上一般都会添加设置铸铁闸门,以用于根据需求调节控制流量,一般在泵站的进水口和一些隧道、涵管、倒虹管等位置的进、出水口处都设置有检修闸门,此举是为检修水工建筑物和泵组设备提供便利条件。在水库溢流坝或者溢洪道上一般设置有泄洪专用铸铁闸门,用于控制水库的水位和控制洪水泄往下游的流量,大限度地发挥水库的功能效益,为人民大众的生命财产上上一把锁。闸门就是用于关闭和开放泄(放)水通道的控制设施,是水利保护设备的重要组成部分,可用以挡洪,控制水位、调节流量、排放泥沙和飘浮物等作用。在水利项目中,闸门是水工建筑物的重要组成部分,它可以根据需要,来封闭建筑物的孔口,也可控制孔口的开启与局部调节,用于调节水位与流量,从而获得防洪、灌溉、供水、发电、通航、过木过筏等我们需求的效益。还可用于排除漂浮物、泥沙、冰块等作用,也可以为相关建筑物和设备的检修提供必要条件,增加保障,铸铁闸门通常建造在取水输水建筑物的进、出水口,通过闸门灵活可靠地启闭来控制我们对水利的需求,从而达成我们需要的完善条件。铸铁闸门通常是由活动部分(俗称门叶)、埋固部分和启闭机械3部分组成。一、门叶包含:承重结构、行走支承、支臂、支铰、止水装置、吊耳等。二、埋固部分包括:轨道、铰座、止水座、护角等。三、启闭机械:常用启闭机有质轻常用的电动、手摇式启闭机,与大型卷扬式启闭机。新河县德迈水利机械厂是一家主要从事铸铁闸门、钢制闸门、玻璃钢闸门、螺杆启闭机、卷扬启闭机、清污机、拦污栅等水利设备的设计、技术开发、销售、制造、安装的现代化规模型水利工程机械生产企业,我厂产品结构合理,性能可靠,品种齐全,经水利质量检验部门检测,各项技术指标均达到行业标准。



1、设计依据和计算方法 用途及特点: ☆主要用于水利水电、市政建设、给水排水、农用水利建设、污水处理等工程。 ☆防腐能力强,可在PH=6-8的流体酸碱中使用。☆闸门结构合理,便于安装、操作简单灵活,便于管理。 ☆主要适用正向受压止水,正常使用水头1-8m。根据用户需要可制造高水头闸门,zui高正向设计水头可达50m,反向水头可达20m。 ☆闸门关闭时设有锁紧,止动装置,在结构上采用机加工面硬止水,止水效果好,密封性极强,正常渗水量L1L/hm。 ☆规格齐全从0.20.266米。按闸门的结构形式分为:PZ型平面平板门和PGZ型平面拱形门,又可分为整体式和组装式两种形式。 ☆门体、门框由灰口铸铁(或球墨铸铁)制成,经过内应力,无变形。根据用户要求,止水面可采用镶铜或镶不锈钢等耐蚀材料精密加工制造。也可采用橡胶封水。安装说明: ☆闸门上下框设有固定块,可防止闸板在运输吊装等过程中滑出,安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓,方可启动。 ☆闸门安装采用整体安装,将闸板与闸框的封水间隙调到0.3mm以下后,进行二期浇注。在浇注混凝土时,必须保证闸门闸框处于铅垂状态。流进闸板、闸框、楔铁、挡板间隙中的灰浆必须,防止灰浆凝固后影响闸门启闭。 ☆闸门启闭时,应注意闸板的上下极限位置,以免损坏闸门或启闭机。闸门在启闭过程中应检查闸门升降有无卡阻。 ☆闸板与闸框为偶件配合,在多组运输和安装时,切勿切换。 1.1设计依据 水工建筑物金属结构焊接技术规范SDZ008-84水工金属结构防腐蚀规范SLl052007 江苏省水利工程铸铁闸门设计制造安装验收规范DB32/T1712-2011水利水电工程启闭机制造、安装及验收规范DL/T501894水利水电工程启闭机设计规范SL41-93碳素结构钢(GB/T700) 铸铁尺寸公差与机械加工余量(GB/T6414)灰铸铁件(GB/T9439)铸造铜合金技术条件GB1176 形状和位置公差未注公差值(GB/T1184)铸件重量公差(GB/T11351)整体铸铁法兰(GB/T17241.6)铸铁管法兰技术条件(GB/T17241.7)铸铁管法兰技术条件(GB/T17241.7)1.2计算方法 铸铁闸门的结构技术体系,采用平面体系、容许应力方法进行计算上海申弘阀门有限公司主营阀门有:减压阀(气体减压阀,可调式,波纹管减压阀,活塞式减压阀,,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,)、、、、、、、止回阀、、、放料阀、隔膜阀、旋塞阀、柱塞阀、、调节阀、疏水阀、、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、、、衬胶阀门、衬氟阀门。 2、闸门基本资料 2.1闸门参数及材料表1)参数孔口尺寸(宽高)25002000闭门水头:6.00m启门水头:6.00mzui大水头差:6.00m压块数量:4块横筋布置:3横筋、均布竖筋布置:4竖筋、均布2)主要材料序号名称材料型号1门板铸铁HT200灰铸铁2门框铸铁HT200灰铸铁3导轨铸铁镶铜HT200灰铸铁Zcusnspb5zn/54密封座铜合金Zcusnspb5zn/55紧固件不锈钢1Cr136吊座铸钢ZG270-5007吊板铸钢ZG270-5008吊轴碳钢45# 2.2荷载状态 按照标书要求,闸门闭门水头6.00米,启门水头6.00米(闸门后无水),闸门zui高挡水头6.00米(闸门后无水)。 2.3容许应力灰铸铁:HT-200抗拉强度:[]=200MPa 轴心抗压和弯曲抗压:[a]=110MPa弯曲抗压:[w]=30MPa抗剪强度:[]=20MPa局部承压:[cd]=120Mpa局部接头承压:[cj]=40Mpa弹性模量:135000MP 3、计算 3.1荷载1)总水压力 a)平板门水压力静水压力 P=1/2(2Hs-h)hBzs=280(KN)P水平压力; Hs上游水头;Hs=6.00mh孔口止水高度;h=2.15mBzs孔口止水宽度;Bzs=2.65m水密度;淡水=10(kN/m3)b)启门瞬间提门动水压力 规范规定高水头下经常动水操作或经常局部开启的工作闸门,设计时应考虑闸门各部件承受不同程度的动力荷载,动力系数取值范围为1.0~1.2。闸门属低水头并且不经常局部开启,因此动力系数取小值1.0。 3.2面板计算 按四边固定的弹性薄板承受均布荷载与本文相关的论文有:油气改革拉升阀门行业


铸铁闸门中的字母的含义,铸铁闸门不仅仅是一个样子的,有圆的、有方的、还有拱型的。有好多人问图纸表明型号材质了为什么前面都有字母,那字母的含义到底是什么呢,带大家了解一下闸门中的字母含义,这样在遇到这样的问题我们通过看里面的字母就知道需要什么闸门了。 闸门的字母表示法:闸门中有PZ、PGZ、SPZ、MXY、FP、YP。 P:表示平面; G:表示拱形或者弧形; Z:表示闸门(大多表示铸铁闸门); S:表示双向止水: M:表示明杆式; X:表示镶铜; F:表示方形; P:表示拍门; Y:表示圆形; PGZ:表示平面拱形铸铁闸门; SPZ:表示双向止水平面(平板)铸铁闸门; MXY:表示明杆式镶铜铸铁圆闸门; FP:表示方形拍门; YP:表示圆形拍门;



今年在浙江省台州市购买仙居市政闸门定制价格有了新选择,河畔水利机械厂(台州市分公司)始终坚守以用户为中心的服务理念,将品质作为发展的基石。厂家直销,确保为您提供价格实惠且品质卓越的仙居市政闸门定制价格产品。如需购买或咨询,请随时联系我们,联系人:赵经理-13932976896,QQ:596483350,地址:新河县安家庄。
