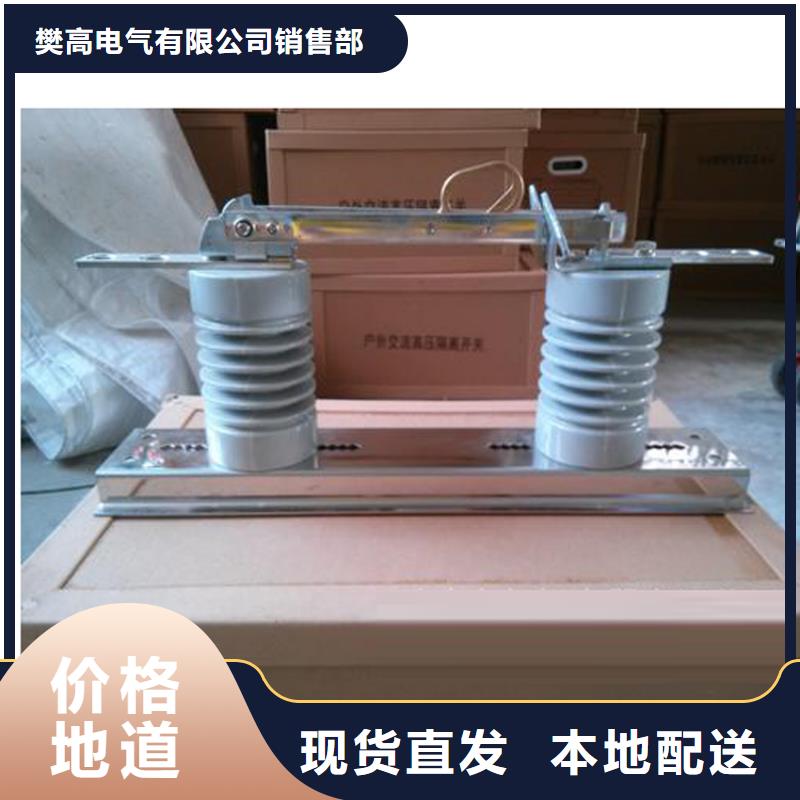

HGW9-12/1250A户外高压隔离开关功能

所以隔离开关熔断器组的作用很明显，他的作用等同于，隔离开关，负荷隔离开关，隔离器，熔断器，刀开关等比较具有代表性的电器开关的作用，所以他在用电电器中使用很普遍，是大家必备的一种电器，值得重视。 双击自动滚动 关于隔离开关熔断器组的转移电流的校验 关于隔离开关熔断器组的转移电流的校验，由于组合电器的三相熔断器熔体熔化具有时间差，三相熔断器中有一相首先断开后，撞击器动作，此时隔离开关熔断器组可能出现另两相熔断器尚未熄弧开断，而撞击器出击形成由负荷开关切断故障电流的现象，即原本由熔断器承担的开断任务转移给负荷开关承担。因此转移电流是指熔断器与负荷开关转换职能时的三相对称电流。低于该值时，首开相电流由熔断器开断，其他两相电流由负荷开关开断。大于该值时，三相电流仅由熔断器开断。转移电流是我们在选用组合电器时应注意的一个重要指标，假如选用不当，隔离开关熔断器组的负荷开关所能承受的转移电流不足够，将无力承担开断两相短路电流的任务而引起开关的。负荷开关通常分为一般型和频繁型两种，以空气为绝缘介质的产气式和压气式负荷开关为一般型，真空和SF6负荷开关为频繁型，不同的负荷开关，转移电流的指标各不相同，一般型负荷开关的转移电流在800～1000A左右，频繁型可达1500～3150A。配电变压器的容量不同，相应的转移电流也不相同，实际的转移电流可由变压器容量进行估算。一般S9－800?10型配变的转移电流为978A。 隔离开关熔断器组是按照转移电流的定义及结合负荷开关的开断时间和特性，负荷开关转移电流要避开大短路电流，控制在大短路电流的70％以内，即实际转移电流约为978×70％＝685A。在分析国产负荷开关和熔断器技术系数的基础上，考虑到产品的离散性，按照转移电流的验算结果，以某市的经验，容量在800KVA以内的变压器，可选用以空气绝缘的一般型负荷开关，容量在800～1250KVA范围内的变压器，
