以下是我们上传的GW4-35/630高压隔离开关实拍视频，您可以点击观看。

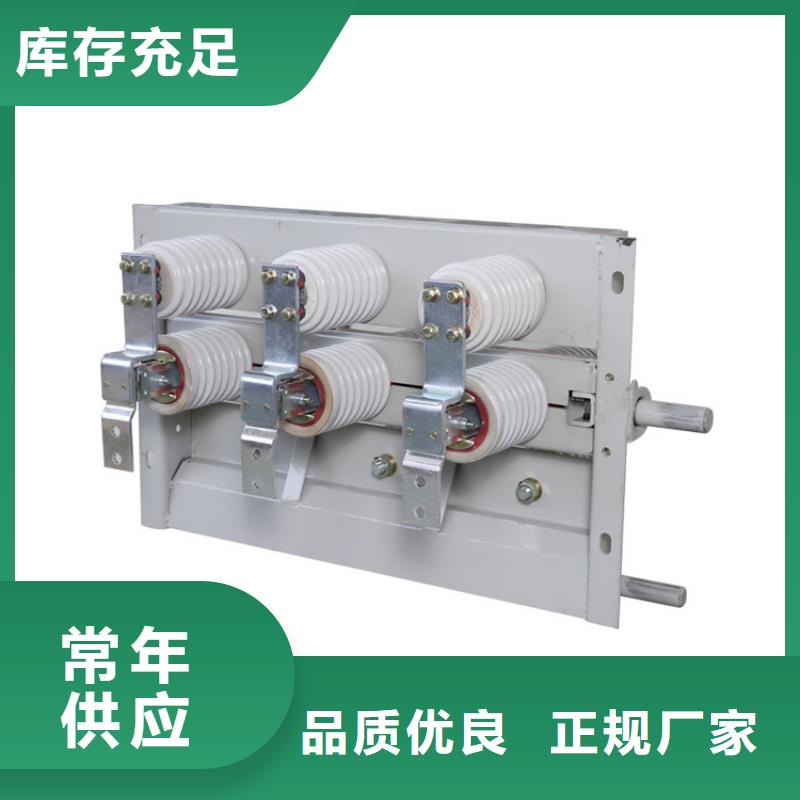

以下是:GW4-35/630高压隔离开关的图文介绍
配用CS8-6D或CS
17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。产品特点1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2）触指采用度、高导电率、高性的新型材料制造。依靠触指自身的力夹紧触头，避免了目前因簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、
有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。完善化隔离开关特点说明1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其
余均采用热镀锌。2）导电部分铜管软连接型，中间触头为 “握手” 式自力型触指，簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。a.采用新的触头结构，将触片一端与触座固定，靠触片变形及簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；b.触指簧改为外置式，以避免簧分流；c.现场用户无需焊接，无需被辅助材料，只提供安装支架（订货时注明是否带支架及
外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。隔离开关的动静触头应对
准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至5MM的空隙，否则合闸过猛时将敲碎静触头的
支持瓷瓶。处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于160MM，或者动触头与静触头之间拉开角度不应小于65度。操作运行隔离开关都配有手力操动机构，一般采用CS6-1型。操作时要先拔出定位销，分合闸动作要果断，迅速，终了时注意不可用力过猛，操作完毕一定要用定位销销住，并目测其动触头位置是否符合要求。用绝缘杆操作单极隔离开关时，合闸应先合两边相，
后合中相；分闸时，顺序与此相反。
17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。产品特点1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2）触指采用度、高导电率、高性的新型材料制造。依靠触指自身的力夹紧触头，避免了目前因簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、
有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。完善化隔离开关特点说明1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其
余均采用热镀锌。2）导电部分铜管软连接型，中间触头为 “握手” 式自力型触指，簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。a.采用新的触头结构，将触片一端与触座固定，靠触片变形及簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；b.触指簧改为外置式，以避免簧分流；c.现场用户无需焊接，无需被辅助材料，只提供安装支架（订货时注明是否带支架及
外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。隔离开关的动静触头应对
准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至5MM的空隙，否则合闸过猛时将敲碎静触头的
支持瓷瓶。处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于160MM，或者动触头与静触头之间拉开角度不应小于65度。操作运行隔离开关都配有手力操动机构，一般采用CS6-1型。操作时要先拔出定位销，分合闸动作要果断，迅速，终了时注意不可用力过猛，操作完毕一定要用定位销销住，并目测其动触头位置是否符合要求。用绝缘杆操作单极隔离开关时，合闸应先合两边相，
后合中相；分闸时，顺序与此相反。
在高压电器方面，SG6技术、真空技术、组合技术等已经应用于产品结构中，并基本实现了“无油化”。工艺中已出现引进壳体生产线，真空环氧浇注及注塑设备，机械加工中心，等。目前，通过市场调研和高压电器市场成交率，以及客户反馈来看，500KV及以下电压等级的国产设备已经能满足国内需要，其技术参数已经接近或达到先进水平。随着科技进步，高压电器采用了高新技术，采用了新原理、新工艺、新介质，正在酝酿新一代高压电器，其发展趋势如下：1.组合化、成套化为满足尺寸小、占地少、高性能、高可靠性需要，出现了各种各样的组合电器和成套电器。除了开关柜、FC柜、多层柜外，出现了负荷开关—熔断器组合电器、高压接触器—熔断器组合电器(用于FC柜)、负荷开关、跌落熔断器和避雷器组合，以及避雷器、隔离开关、电压和电流互感器等各种组合，并已发展到高级型式的组合成套装置，如充气柜(C—GIS)、全封闭组合电器(GIS)，以及全变电站组合如预装式变电站(含变压器和高低压电器的箱变)。2.大容量、高参数由于现代生活用电量迅速增长，工农业用电量提高，高电压大容量电网形成，要求高压电器容量及各种参数迅速。目前主力输配电设备额定电流已由1000A提高到2500A至4000A，短路电流已由16~20kA提高到31.5~50kA，甚至更高。550kV断路器单极断口数已由4个减少到2个，单断口正在加紧研制中。如果我国的主力输配电电压不能迅速，那么，我国电网对高压电器大容量、高参数的要求趋势不会降温(更高输电电压出现可以解开下属配电电压一些环网，以降低这些电网的短路电流)。3.机电一体化(智能化) 由于计算机、传感器技术发展及电网自动化的提高，对高压电器智能化功能的需求更为迫切。强电设备与先进弱电技术结合可以显著扩展高压电器功能，为电网自动化、远动化、在线检测提供更好的条件。体积大、重量重、功能单一的传统电磁式继电保护装置、电工仪表、控制装置将为多功能的计算机、传感器所取代。4.
关于隔离开关的五大原理结构 隔离开关的五大原理结构由导电部分，操动部分，传动部分，绝缘部分，支持底座组成，每一个部分都有他特有的作用，都是组成隔离开关必不可少的因素。那么我们队这五个结构部分又了解多少呢？ 一、导电部分 导电部分是重要的一个结构条件，他包括触头、闸刀、接线座。主要起传导电路中的电流，关合和开断电路的作用。
二、操动机构 操动机构是必不可少的一个机构，他是通过手动、电动、气动、液压向隔离开关的动作提供能源。 三、传动机构 简单的就是传动机构，他是由拐臂、联杆、轴齿或操作绝缘子组成。接受操动机构的力矩，将运动传动给触头，以完成隔离开关的分、合闸动作。 四、绝缘部分 为隔离开关提供用电保障的就是绝缘部分。他包括支持绝缘子和操作绝缘子。实现带电部分和接
地部分的绝缘。 五、支持底座 支持底座是整个隔离开关的基础，只有拥有支持底座，才能将导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上，才能让隔离开关正常的工作。 双击自动滚动 高压交流隔离开关在运行中出现了一些故障，随着电力系统受到的损失不断加大，使得人们对隔离开关的故障问题开始关注。对于高压交流隔离开关性能的
基本要求，正宇电器举出了系统中隔离开关比较频繁发生的故障与事故，提出了一些相应解决办法，同时希望通过加强运行巡视和检修维护质量的提高，提高高压交流隔离开关的运行质量，减少故障，提高系统的稳定性和性。：高压交流隔离开关;锈蚀;卡涩;发热异常;瓷瓶断裂 隔离开关在电力系统中起着隔离电源、改变系统运行方式、分合小负荷电流、进行倒闸操作等重要作用。由于其操作原理和结构较简单，通
常没有严格的大修周期规定，按惯例一般随主设备大修而进行。但随着近几年断路器的无油化改造、无人值班变电站改造及变电设备由定期检修制向状态检修制的逐步过渡，主设备的大修周期在逐渐延长，因而运行中的户外式隔离开关出现的问题大幅上升，直接影响系统的供电可靠性和性。本文就交流隔离开关一些故障问题进行了分析，并结合问题提出解决办法。1高压交流隔离开关的技术要求 在电网中,高压交流隔离
开关用来合、分无负荷的电路及电气设备,其功能主要包括实现输送电力和隔离的作用,即在合闸状态能可靠地通过正常工作电流和规定短时间内的异常(故障)电流,而在分闸状态时触头间有符合规定要求的绝缘距离和明显的断开点,使负荷侧电力设备与电源隔离。对隔离开关的功能要求相对较少,所以其结构相对比较简单，没有灭弧装置，不能用来接通和断开负荷电流。高压交流隔离开关是户外式结构，绝大多数处在比较恶劣的户外条件
二、操动机构 操动机构是必不可少的一个机构，他是通过手动、电动、气动、液压向隔离开关的动作提供能源。 三、传动机构 简单的就是传动机构，他是由拐臂、联杆、轴齿或操作绝缘子组成。接受操动机构的力矩，将运动传动给触头，以完成隔离开关的分、合闸动作。 四、绝缘部分 为隔离开关提供用电保障的就是绝缘部分。他包括支持绝缘子和操作绝缘子。实现带电部分和接
地部分的绝缘。 五、支持底座 支持底座是整个隔离开关的基础，只有拥有支持底座，才能将导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上，才能让隔离开关正常的工作。 双击自动滚动 高压交流隔离开关在运行中出现了一些故障，随着电力系统受到的损失不断加大，使得人们对隔离开关的故障问题开始关注。对于高压交流隔离开关性能的
基本要求，正宇电器举出了系统中隔离开关比较频繁发生的故障与事故，提出了一些相应解决办法，同时希望通过加强运行巡视和检修维护质量的提高，提高高压交流隔离开关的运行质量，减少故障，提高系统的稳定性和性。：高压交流隔离开关;锈蚀;卡涩;发热异常;瓷瓶断裂 隔离开关在电力系统中起着隔离电源、改变系统运行方式、分合小负荷电流、进行倒闸操作等重要作用。由于其操作原理和结构较简单，通
常没有严格的大修周期规定，按惯例一般随主设备大修而进行。但随着近几年断路器的无油化改造、无人值班变电站改造及变电设备由定期检修制向状态检修制的逐步过渡，主设备的大修周期在逐渐延长，因而运行中的户外式隔离开关出现的问题大幅上升，直接影响系统的供电可靠性和性。本文就交流隔离开关一些故障问题进行了分析，并结合问题提出解决办法。1高压交流隔离开关的技术要求 在电网中,高压交流隔离
开关用来合、分无负荷的电路及电气设备,其功能主要包括实现输送电力和隔离的作用,即在合闸状态能可靠地通过正常工作电流和规定短时间内的异常(故障)电流,而在分闸状态时触头间有符合规定要求的绝缘距离和明显的断开点,使负荷侧电力设备与电源隔离。对隔离开关的功能要求相对较少,所以其结构相对比较简单，没有灭弧装置，不能用来接通和断开负荷电流。高压交流隔离开关是户外式结构，绝大多数处在比较恶劣的户外条件
