变压器低电压短路阻抗测试仪价格合理

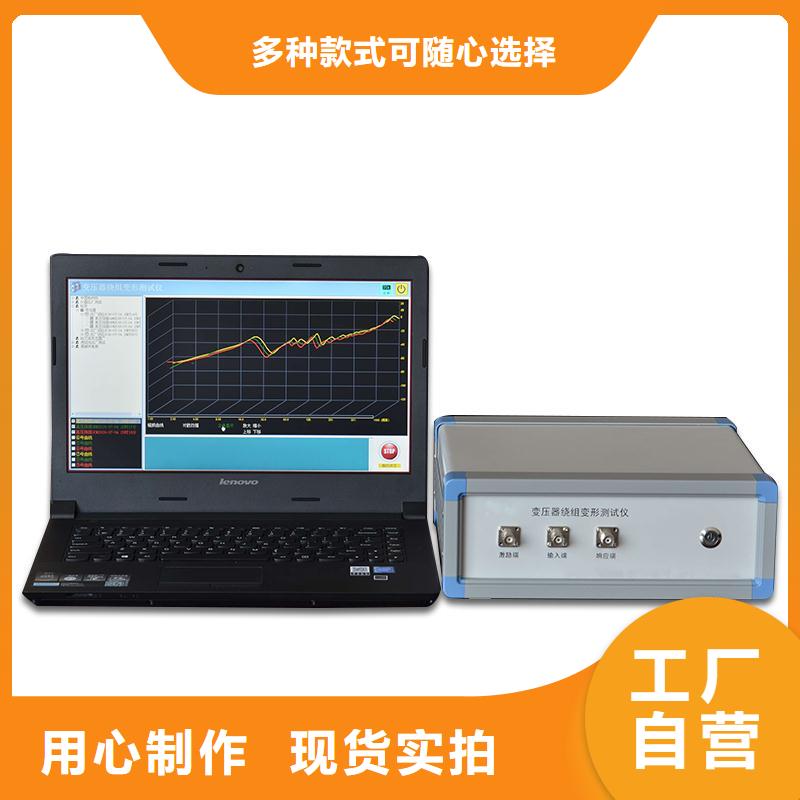

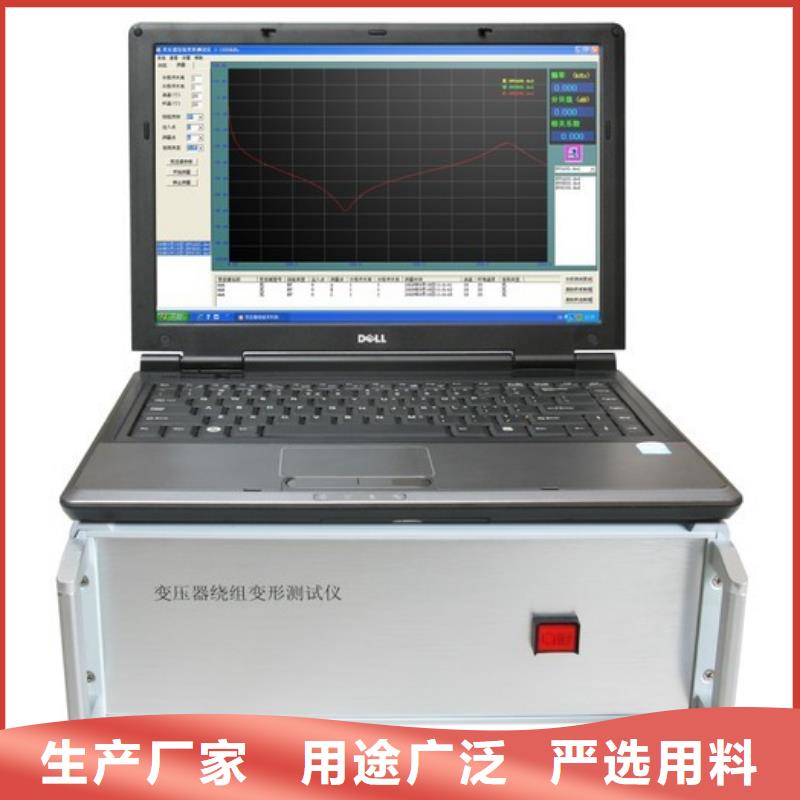

变压器绕组变形测试仪数据回显本系统可以对已经存盘的数据进行回显，在F区依次选择电站名称、变压器名称、试验类别与时间、绕组类型与时间，即可将已经完成的测试结果调出。默认显示在条曲线的位置，随选择结果的递增，数据依次向下显示。当曲线数量到达时（9条曲线）时，不再递增，此时，可以选择需要替换的曲线，继续进行递增替换。如发现某条曲线不需要进行分析时，可以在曲线描述信息（E）上点击鼠标右键，点击“清空曲线”，则该条曲线自动从分析列表中剔除。E区中的曲线共分为三组，1-3为一组，4-6为一组，7-9为一组，每组曲线在组内进行相关性分析。因此，需要保证用于分析的曲线在同一组别内，否则无法得到正确的分析结果。选择好曲线后，点击“分析”，系统会在左侧弹出报告显示窗口，其余与4.3描述操作一致。4.5报告保存位置报告保存到D盘文件夹下，文件夹层级为D:\ 变压器绕组变形测试报告\测试报告＋打印时间.doc或测试报告＋打印时间.jpg。报告可能是WORD文档或者JPG图片，依据在保存时的选项而定。五 设备维护本节提供基本的维护资料，请尽量不要尝试去拆装、更改和维修变压器绕组变形测试仪。5.1基本维护定期用干净的布擦拭测试仪及其附件的表面。测试仪应放置在干净、湿度较低的位置，并防止脏污的灰尘进入测试仪内部。仪器不用时放入包装箱，包装箱平时至于平放状态。5.2高级维护由本公司的专业技术人员负责进行。六 订购与服务6.1仪器主机自出厂之日起三年内，属产品质量问题免费包修；其他原因造成的损坏，公司仅收取维修成本费。6.2公司对产品提供终身维修和技术服务。6.3如发现仪器有异常情况，请及时与公司联系，以便为您提供便捷的处理方案。请勿自行拆卸。 附录1:相关系数与变压器绕组变形程度的关系我公司的变压器绕组变形测试仪严格按照电力行业标准DLT911-2004《电力变压器绕组变形的频率响应分析法》对变压器绕组变形程度进行分析，具体相关系数与变压器绕组变形程度的关系见下表： 相关系数与变压器绕组变形程度的关系（仅供参考）绕组变形程度 相关系数R严重变形 RLF＜0.6明显变形 1.0＞RLF≥0.6或RMF＜0.6轻度变形 2.0＞RLF≥1.0或0.6≤RMF＜1.0正常绕组 RLF≥2.0和RMF≥1.0和RHF≥0.6注：RLF为曲线在低频段（1kHz～100kHz）内的相关系数；RMF为曲线在中频段（100kHz～600kHz）内的相关系数；RHF为曲线在高频段（600kHz～1000kHz）内的相关系数。

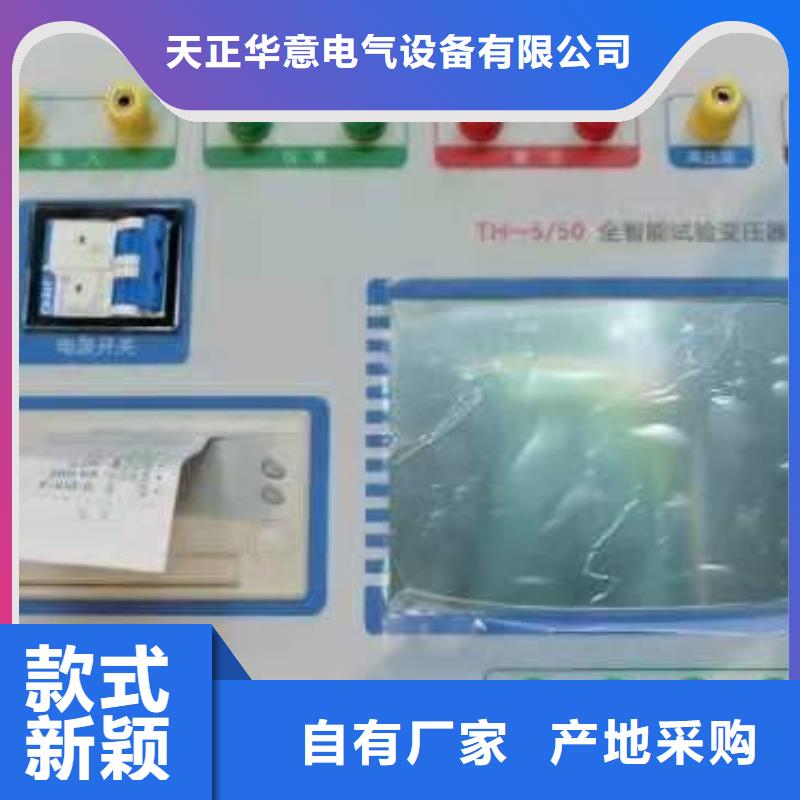

变压器绕组变形测试仪短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2008和IEC60076-5:2006规定，短路电抗的变化量是判断变压器绕组有无变形的判据。 测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。变压器短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，其原理是在现场对电力变压器进行短路阻抗（％）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。本公司自主研发的变压器短路阻抗测试仪用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，内部采用型的单片机测试技术及数字信号处理技术，测量数据准确；外部采用7寸触摸彩色液晶显屏，显示中文操作菜单，触摸操作更便捷，同时配备热敏打印机和存储功能，方便数据的打印和存，将所需导出的数据可通过USB转存到计算机；仪器体积小，便于现场使用携带；本仪器输入参数，便可进行单、三相测试并自动计算变压器阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。二、措施1、使用本仪器前一定要认真阅读本手册，尤其要遵守注意事项的提示；2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动，以免影响测试数据；3、对仪器的维修、护理和调整应由专业人员进行，禁止私自拆卸；4、测试菜单项选择和实际测试项目及接线要一致；5、测试过程中，禁止拆除移动测试夹和关断供电线路；
