想要快速了解减震型球型铰支座原理结构图产品？视频给你直观的感受！


以下是:减震型球型铰支座原理结构图的图文介绍

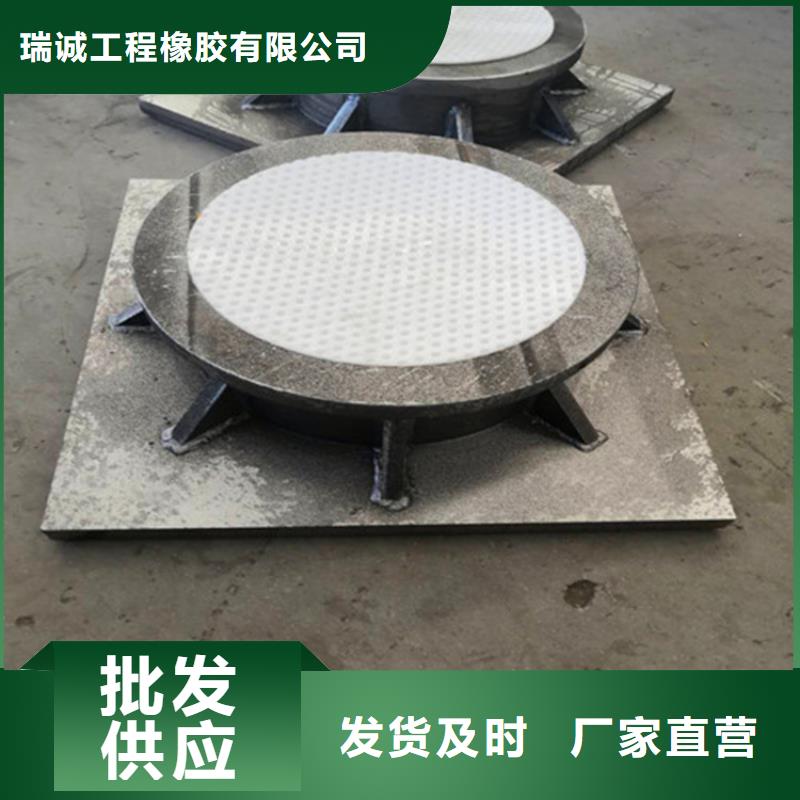

减震型球型铰支座原理结构图

球铰支座的结构： 该支座是在滑动铰支座的基础上开展而来，构造主要由上支座板、聚四氟乙烯板、不锈钢板、中心球面板、中心主体、箱体、不锈钢板、聚四氟乙烯平面滑板和下支座板等组成。 球铰支座的规范参数： 支座规范分为22个等级,支座竖向规划承载力、规划转角、摩擦系数均按相关规范要求规划。 注：以上支座的技术参数：竖向压力：300KN-10000KN；竖向拉力：90KN-3000KN；水平剪力：60KN-2000KN；转角：0.03rad；X向位移：±60mm和±100mm；Y向位移：±60mm和±100mm。规划刚度180KN/m-6000KN/m。 球铰支座受力情况与力学计算假定一致，支座通过球面传力，作用反力分许均匀，传力可靠，通过聚四板（PTFE）的滑动实现支座的转动，可万向转动，可以实现支座水平滑动，允许位移值大，能够有效的释放结构地震作用变形与温度应力，球铰支座刚度大，变形小，承载能力高，抗震性能好，无老化问题，耐久性好，适用温度范围大。



瑞诚工程橡胶(西藏分公司)深信，只有“以人为本，以德兴厂，创新务实，诚信经商”才能让我们的企业立于不败之地，也才会给消费者带去真正的福利，并且真正打开【球铰支座】市场，赢得新老客户的口碑，并且在一定程度上创造出更多性能优越的【球铰支座】产品，让消费者可以拥有更多的选择。

我们也始终坚持微笑服务，以顾客利益为主，服务到位，让每一位来到我公司的朋友都能感受到温馨的氛围。

此外，我们还注重多实践、多交流、互帮互助的原则，以积j i饱满的姿态迎接每一个挑战，争取能够早日将此产业发扬至全球，打响【球铰支座】国际知名度。





球型铰支座和球铰支座的制作步骤一是先要提供图纸，因为图纸是准确的制作步骤的体现，如果没有，需要根据上段技术参数来计算设计。同时还应注意铰支座的形式，比如是固定还是滑动型的。二注意客户需求，客户是要常规的还是要定制的。需求不同价格不同制作流程也就不同。三是否需要检测，这个就看需方要求来决定了。
不过我们的质量大可放心，保质保量。四尽量给客户提供些安装建议，如果客户是长期干这一行的就不用多此一举了，如果不明白的要告诉客户如何保证安装正确性，如果安装错误肯定会出现支座浮空或者挤压影响支座正常荷载的问题出现，那么整个工程的质量和也就令人担忧了。安装支座大体分两步：即支座顶板梁底面的连接安装；支座底板在墩顶与垫石连接安装。
支座安装前，检查墩台跨距及距离、支承垫石顶面尺寸、高程及平整度和锚栓预留孔位臵及尺寸，发现不符合设计要求时，及时进行处理。钢结构球形铰支座以竖向压力设计值700KN为例，设计转角位0.02rad，滑移量为±200mm，由上支座板组件、下支座板组件、聚四氟乙烯板分为球面和平面入、连接螺栓、支座围板、位移标尺等组成。
