想要了解变压器油色谱在线监测系统-变压器容量特性测试仪设计制造销售服务一体产品的魅力？视频为你揭晓答案！

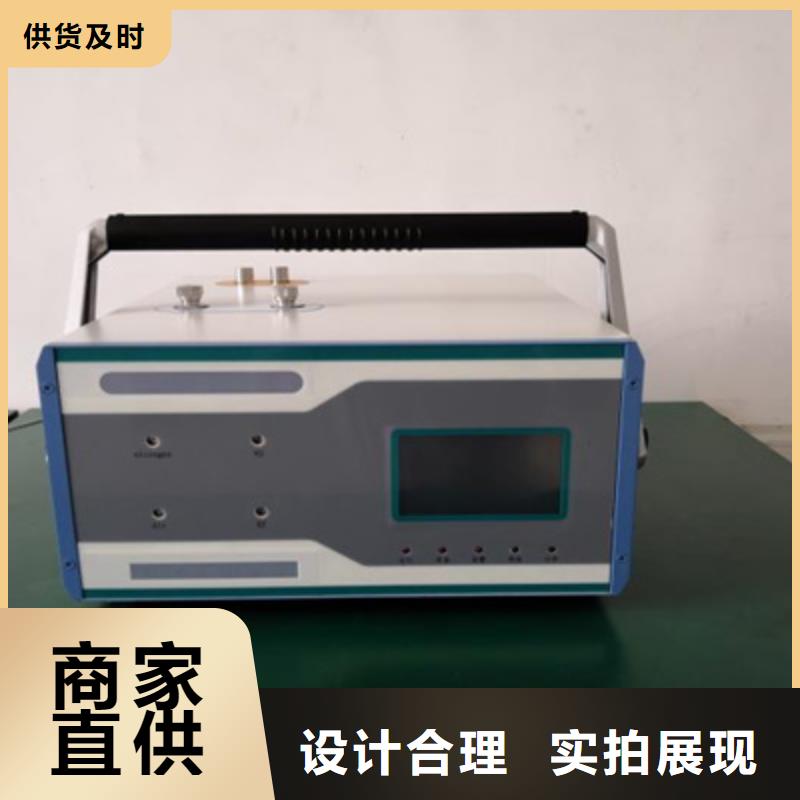

以下是:变压器油色谱在线监测系统-变压器容量特性测试仪设计制造销售服务一体的图文介绍
变压器油色谱在线监测系统 由流量曲线图对应相应的流量（仅做参考）。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气，也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2， 经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。空气分为空气1和空气2，经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构，多可同时安装三根色谱柱，并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口：１、在同一个加热模块上配有两个填充柱进样口（填充柱进样口1与填充柱进样口2）；可实现柱头进样、玻璃内衬进样。２、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下：
变压器油色谱在线监测系统采样指示：数据采集过程中启动，时间约20-30分钟，其它时间处于常闭状态。4、通讯指示：系统通讯进程指示。系统开始运行与数据上传过程中闪烁，其它时间保持常闭状态。5、恒温A指示：色谱柱温度控制指示。6、恒温B指示：油室温度控制指示。7、压力指示：载气压力正常指示。载气欠压时熄灭。8、吹扫指示：色谱柱吹扫过程指示。9、柱温控制器：控制并恒定色谱柱的气体分离温度，温度漂移小于0.5℃。绿色显示为实时温度值；红色显示为设定温度值。10、油温控制器：控制并恒定油室中变压器油的温度，温度漂移小于0.5℃。绿色显示为实时温度值；红色显示为设定温度值。11、开/关：启动按钮。12、电源指示：装置上电状态显示，常开状态。图4-2面板布置图5安装、运行及维护5.1标准配置1、单套变压器油色谱在线监测系统配置表序号设备名称规格型号外形尺寸单位数量备注标准配置1现场数据采集器720×420×1400mm台12循环油管紫铜管外径6mm米303安装法兰由采购商或用户提供尺寸，生产商加工。生产商可提供标准法兰图。个24球阀不锈钢外径6mm，通径4mm个15不锈钢减压器15-2.5kg/cm2个16载气管不锈钢管外径3mm，通径2mm米0.57载气纯净空气15L/瓶瓶28网线屏蔽线箱19系统软件光盘套110产品使用手册本111检验报告单份112保修凭证份1非标配置1微水检测芬兰维萨拉TMM162套1非标配置配项生产商按市场优惠价提供2动力电缆3×1.5mm，铠装屏蔽电缆。长度按现场实际测量配置。
工厂直供，规格齐全，超大仓储，量大从优，加工定制，24小时咨询热线电话
为什么选择我们
厂家直供
质量好
规格齐全
超大仓储
贴心服务
用心做好 微机继电保护测试仪，服务好每个客户，质量可靠，严格把控经久耐用，放心购买。诚信为本的服务理念赢得广大客户的信任和好评 ，公司重信用，守合同保证产品质量。
变压器油色谱在线监测系统否则可能危害本系统和变压器的运行。1.4产品特点1、 真空与电磁振荡脱气技术采用的真空与电磁振荡相结合的脱气技术可在低真空度条件下，利用电磁激振与溶质的真空挥发共同形成溶解气体的循环自激，在无任何介质介入的前提下，实现变压器油溶解气体的快速有效分离。脱气效率高、时间短、重复性好，避免对变压器绝缘油的污染。2、冷阱技术在油色谱检测中存在油气对色谱柱活性物质的污染，这将严重影响色谱柱的分离效果，降低色谱柱使用寿命。通常采用活性剂（如活性碳等）对分离出来的故障气体进行吸附过滤，可有效降低油气对色谱柱污染。但活性剂的活化再生特性无法满足在线监测系统长时期稳定运行要求。冷阱是在一定的低温环境下，将变压器油C3以上有机物挥发成份实现有效冷凝，彻底避免油气对色谱柱的污染，实现系统免维护要求。3、复合色谱柱用复合单柱取代双柱，简化系统结构。复合色谱柱在一定温度环境下，可有效分离H2、CO、CH4、C2H6、C2H4、C2H2等六种故障气体，且在不同恒温条件下，各气体出峰面积不变，不影响系统数据处理的捕峰条件，适用于现场安装的变压器油色谱在线监测装置。复合色谱柱具有柱效率高，抗污染性能好，使用寿命长等特点。4、气体检测器技术采用集成传感技术，敏感元件和控制电路集成在独特的陶瓷硅芯片上，对应设计的故障气体受检气室，具有小的死体积，可大大提高检测灵敏度。和FID、TCD传感器相比，不怕中毒，寿命长。和其他非色谱检测法对比，检测器构造简单，体积小巧，检测灵敏度高。5、支持TCP/IP、IEC61850通信协议气体组份浓度、载气压力状态、谱图等数据信息可采用SV/GOOSE形式传输至过程层网络，支持TCP/IP通讯协议并支持智能变电站基于IEC61850通信要求，可实现与其他厂商的变压器状态监测主IED的无缝接入
