想知道变压器测试台-灭磁过电压测试装置常年出售产品为何如此受欢迎?观看视频,答案自在其中。


以下是:变压器测试台-灭磁过电压测试装置常年出售的图文介绍

天正华意电气设备(西藏分公司)位于平度市平安路2号,是一间较大型的 微机继电保护测试仪厂家,拥有先进的生产设备和检测设备。企业以开发、研制、检测、生产、营销等完善的服务体系,为广大客户提供优质的产品及专业化的服务。 本公司以完整、科学的质量管理体系,以好的质量、优惠的价格为广大客户提供服务。公司的诚信、实力和产品质量获得业界的认可。欢迎各界人士莅临本公司参观、指导和业务洽谈。

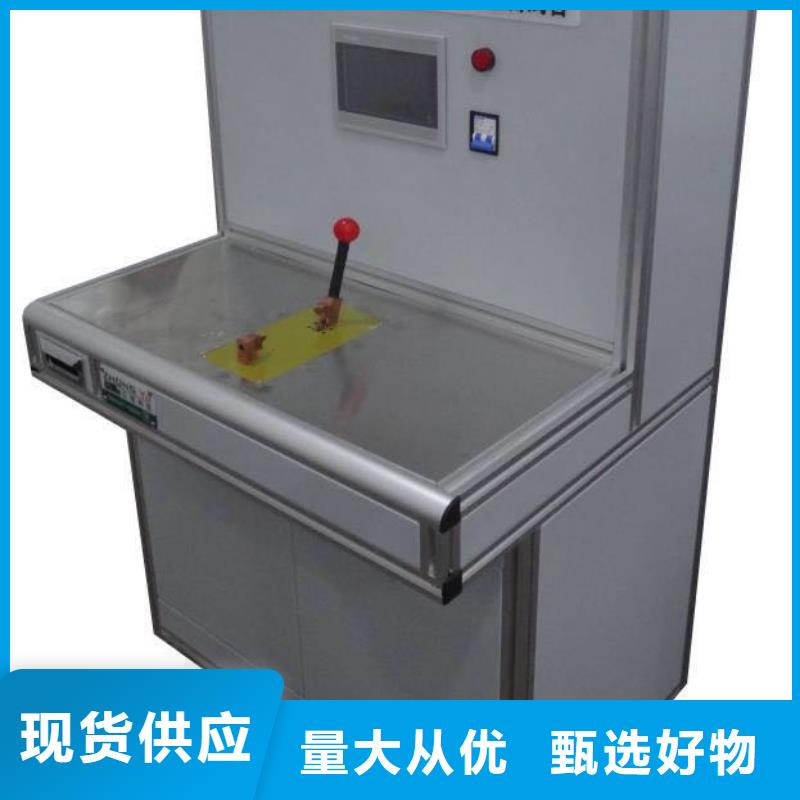

变压器测试台变压器综合试验系统设计要求采用分布式设计方案,即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上,各功能部分相互独立并可以自由组合。采用分布式方案的好处是既方便试验人员操作,也便于安装调试,可提高台体的可靠性。分布式设计可以在某一个单元或几个损坏的情况下,其他单元仍能正常工作,因台体为生产线上检测设备,使用极为频繁,所以应采用多种方式提高台体的可靠性。测试台上部内置低功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。八、技术资料我方随设备供货时,提供的资料如下?运输方式:十、质量保证及售后服务1质量保证供方所提供产品的设计、制造、调试均严格按ISO9001质量保证体系标准执行。2质保期供方所供产品质保期为产品验收合格日期算起24个月,或从设备一件到货之日算起27个月,以先到日期为准,在质保内供方免费为需方服务;质保期过后,对维修设备所发生的费用,供方只收取成本费。所有产品均提供终身维修服务。3售后服务设备到货后,在接到需方通知后72小时内,供方派代表到现场指导安装、调试和试运行,并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能等有关问题。对非供方责任造成的设备备件损坏,供方优先提供备件和进行修理。供方负责长期提供设备易损件或提供易损件供应商名单。我方派专人到现场安装调试直至交付使用,并为需方提供现场技术培训。在现场调试中,请需方提供以下试验环境:三相380V±10%、频率50Hz±0.1、容量不小于100kVA的电源和安装场地;现场安装调试所需电源及测试导线均由需方提供。




变压器测试台短路阻抗是变压器的重要参数,短路阻抗法是判断绕组变形的传统方法,根据GB1094.5-2003和IEC60076-5:2000规定,短路电抗的变化量是判断变压器绕组有无变形的判据。 根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定:“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定:“变压器在遭受近区突发短路后,应做低电压短路阻抗测试或用频响法测试绕组变形,并与原始记录比较,判断变压器无故障后,方可投运。”低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击,或变压器在运输和安装时受到机械力撞击后,检查其绕组是否变形的直接方法,它对于判断变压器能否投入运行具有重要的意义,也是判断变压器是否要求进行解体检查的依据之一。变压器低电压短路阻抗测试仪,适用于电力变压器(单相或三相)出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目,其原理是在现场对电力变压器进行短路阻抗(%)测试,并与铭牌值或出厂值进行比较,能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷( 《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化)。

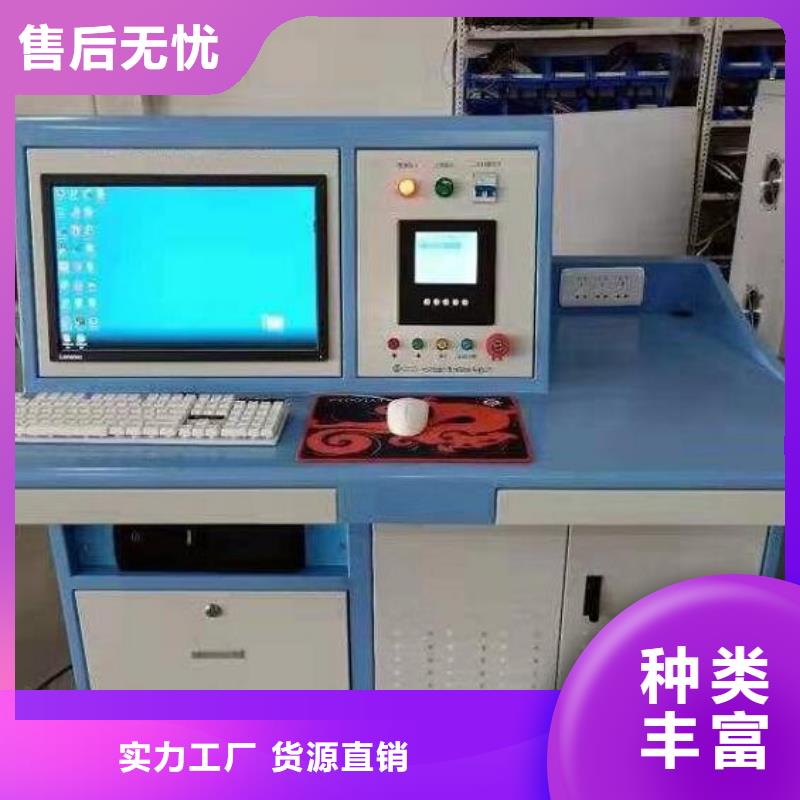

变压器测试台上位机控制界面如图5-4所示。检定人员通过上位机界面可以进行参数设置。既可以通过参数录入窗口人工设置,也可以在“试验方案选择”窗口中自动选择预置好的一些参数设置方案。当选择人工录入参数时,首先在校验项目中选择校验内容和接线方式,如选择对试品的空载损耗测量功能进行校验还是对负载损耗测量功能进行校验,是按照三相四线模式、三相三线模式还是单相模式进行校验。接着,在“变压器额定参数设置”窗口里面预置有关背景参数,如额定电压、额定电流、额定容量、变比、频率、校正指数、当前试验温度等信息,其中红色窗口标识数据可以录入,黑色窗口为计算结果,不能录入。经过设置的参数根据需要作为背景信息提供(录入)给试品。然后,在“标准值设置”中的红色窗口填入标准电压值、标准电流值、功率因数值等信息,程序会自动计算出相关标准参数,如三相线电压(相电压)算数平均值、感性相位角、实测有功功率、负载损耗20℃下折算值、负载损耗75℃下折算值、负载损耗120℃下折算值、实测阻抗电压、阻抗电压20℃下折算值等参数。3> 参数下载接线正确并且参数设置好后,用户即可下载参数给下位机。用户注意:当进行参数下载前,用户应首先使被校验测试仪进入“准备测试状态”,要注意电流方向应按图5-3中所示。确认被试仪器进入“准备测试状态”后,用户可点击“参数下载”按钮进行参数下载,下载同时,校验装置会对上位机与下位机通信情况自动进行预判断。4> 启动标准信号输出当线路连接正常,参数下载成功后,下位机状态指示灯将变红,用户即可启动下位机输出标准电压、电流、相位等信号,执行输出中,下位机状态指示灯将变绿。用户注意:请检定人员注意,在命令校验装置进行标准信号给出前,需保证和试品接线正确,校验装置的电压输出回路不能短路、电流输出回路不能开路。
点击查看天正华意电气设备(西藏分公司)的【产品相册库】以及我们的【产品视频库】
