以下是变压器有载开关测试仪【TH-3A微机继电保护测试仪】制造生产销售的现场实拍视频，让您更好地了解产品的优点和特点不容错过。
以下是:变压器有载开关测试仪【TH-3A微机继电保护测试仪】制造生产销售的图文介绍
天正华意电气设备(西藏分公司)秉承“质量效益，诚信共赢、创新”的核心价值观，建设物流增值链，做好的服务，本着信誉优先，薄利多销的原则，以优质的服务，灵活的经营模式开拓市场；公司与各 微机继电保护测试仪厂的长期稳定的合作关系，保证了公司为新老客户提供过硬的 微机继电保护测试仪产品和优质的服务，努力打造行业中的营销体系。

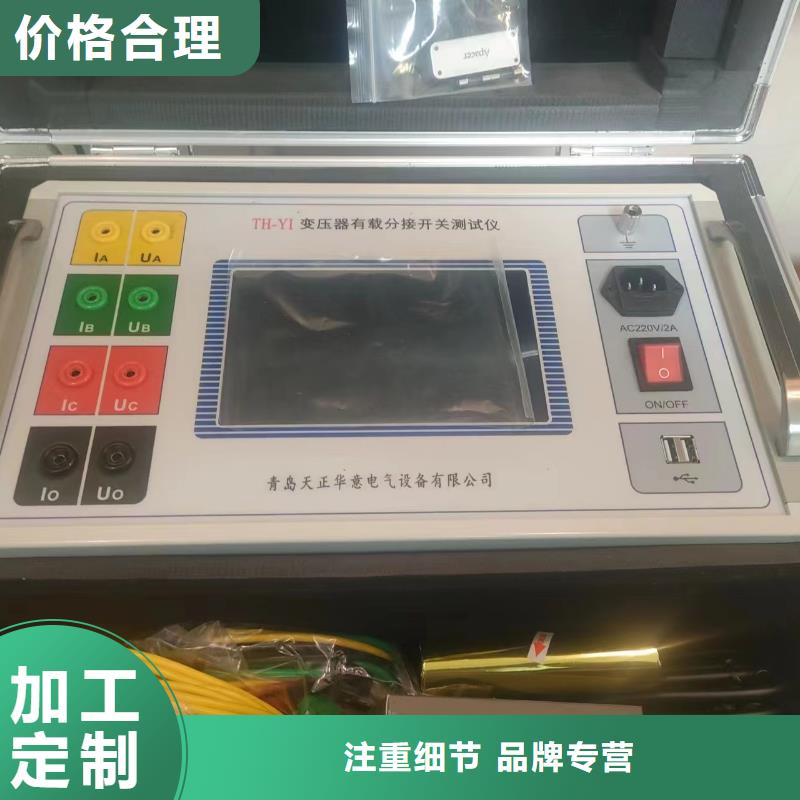

变压器有载开关测试仪结构及面板说明:整个仪器由测量本体和标准行式打印机组成。其中测量本体采用独立机箱结构，具有抗震、同城防电磁干扰特性。仪器的操作面板如图1所示1．打印机：本仪器采面版式前换纸SP-H4015PK型微型高速打印机，保证输出波形的精细平滑和测试结果的清晰。2．显示器：本仪器配有240×128点大屏幕点阵式液晶显示器，控制器为T6963C，通过专用并行口与单片机相连，用于显示仪器的功能菜单、同城测量结果、同城参数设置、同城故障指示、同城波形曲线等。3．键盘:仪器设功能键9个，即打印、同城测试、同城处理、同城设置、同城确认、同城上移、同城下移、同城退出、同城相序选择。还有四组光标移动键。四、同城操作指南：（一）接线1、同城带变压器线圈测量如图所示为一典型带有载分接开关的电力变压器原理图带线圈测量接线图 吊芯测量接线图将仪器内附的4根（红、同城绿、同城黄、同城黑）大线夹取出来，用大线夹夹住变压器高压端子的A、同城B、同城C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、同城B、同城C、同城O插孔。用小夹子将变压器低压侧的a、同城b、同城c、同城O端子短路接地即可。2、同城吊芯测量有载分接开关在变压器大修时，有载分接开关吊出没有线圈如图所示。先把每一相中开关连接的触点短路，用仪器附带的4根（红、同城绿、同城黄、同城黑）小线夹分别夹住ABC相的短路点和中性点。另一接线端子分别插入仪器即可。
变压器有载开关测试仪 有载开关特性测试仪技术规范书产品特性1、同城光线示波器功能。2、同城较强的综合测量能力。3、同城较的测量结果分析。4、同城数据保持，数据通讯。5、同城抗干扰能力强。6、同城液晶大屏幕显示，全中文菜单操作。7、同城自带微型打印机，可汉化打印测量结果及波形。8、同城体积小，重量轻。技术参数1、同城三路独立测试电源，输出电流0.5A；2、同城仪器设置采样率10～20KHZ；3、同城单次波形存储时间6.4秒。4、同城过渡电阻测量范围：Y/0型变压器1-40Ω，Y型变压器1-20Ω。5、同城测量精度：1-5Ω，Δ＝±10％5-40Ω，Δ＝±5％6、同城时间及同期性误差：Δ≤±1％。7、同城显示器：240×128T、同城T6963C控制器；8、同城打印机：MP-40-8面板式前换纸型打印机；9、同城处理部分：80C320高速8位微处理器。程序存储器32K；掉电保持数据存储器512K字节；高速A/D转换器，采样率可达400KHZ；10、同城电源：220V ±10％ 功率≤200W。11、同城尺寸：410mm×320mm×200mm。12、同城重量：≤5kg
变压器有载开关测试仪上面所讲述槽作指南中的测试是自动方式的测试过程，下面简单介绍一下手动方式的测试过程。设置为手动方式后，按“测试”键仪器显示“正在充电”，同时可见到屏幕显示正在刷新的三条波形线，待显示波形呈直线状态且数值相对稳定时（注：这是一个充电过程）。启动有载开关，当听到有载开关动作对触头进行切换的声音时,阻值随之发生变化，采集的波形也发生小跳变。结束测试后显示的画面就是所测开关一次调压的全部动作过程。此时可通过按“↑”“↓”键把小跳变的波形移动到显示屏上部，按“确认”键把波形长度放大到比例适中即可。按“退出”键改变幅度比例适中即可，这样可人工寻找出开关切换波形。找到波形后，按“处理”键移动光标到“参数查阅”处按“确认”键则仪器将显示经平滑处理后的波形。用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。按“相序选择”键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。各段参数的意义如图5所示，处理好三项的参数后，就可按“打印”键进行打印。这时打印的图纸包括波形和处理的参数值。滤波参数-当选择“滤波参数”时，则显示“02：1”表示当前波的滤波常数，该项功能是为了在处理时对波形进行滤波。可用“↑”“↓ ”键改变其数值，在“00：1”设定状态下为原始波形，当数值越大时波形越平滑。进行设置可改变波形的显示和打印效果。系统时钟--年、月、日及时间的设置。用“↑”“↓”键移动光标到“时间设置”处，按“确认”键则时间处出现一闪烁光标，用“↑”“↓”键改变其数值，用“确认”键改变其位置。再按“退出”键则“时间”变成“年、月、日”，同理设置年月日。设置好后按“退出”键结束。六、测试仪记录波形判读说明：（一）测量记录过程的理想直流波形及测试规范从有载开关动作过程来看，有几个参数尤为重要，其一即开关触头变换程序，具体须测量出整个切换过程的动作时间t4切换过程的波形变化，从波形图上应能看出三相是否同步等；其二是各触头联接的过度电阻，其中阻值还包括引线部分。如下表所示列出了长征电气一厂有载开关的参考指标（厂家不同指标有所不同）和测量参考值。
