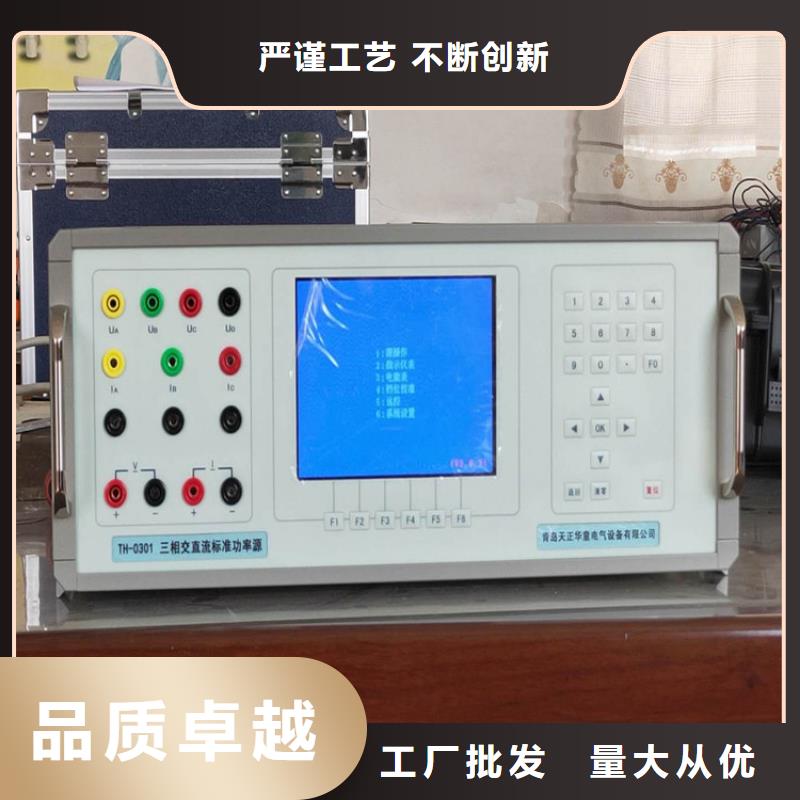

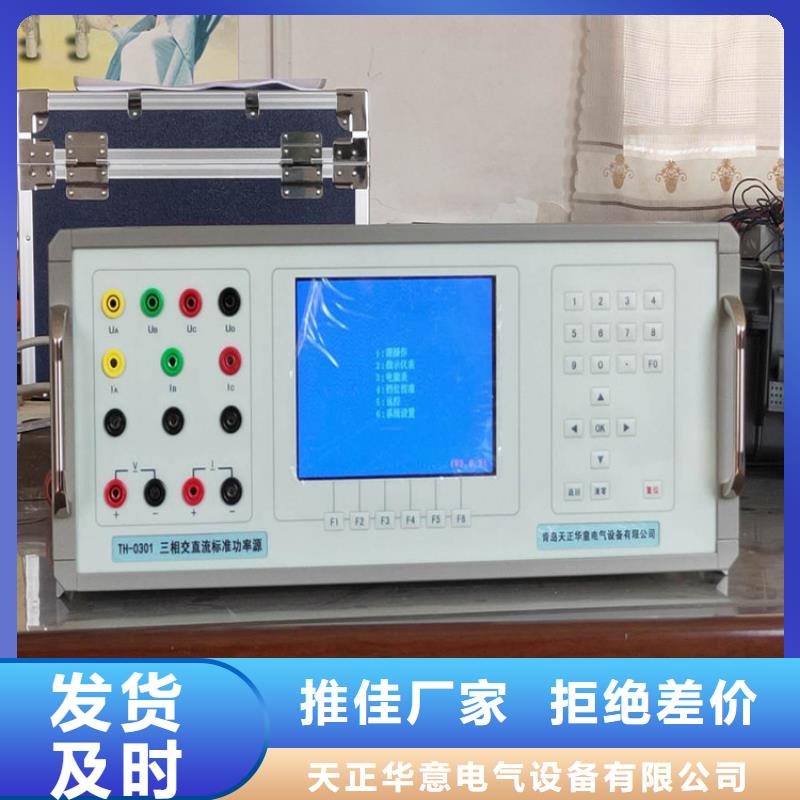

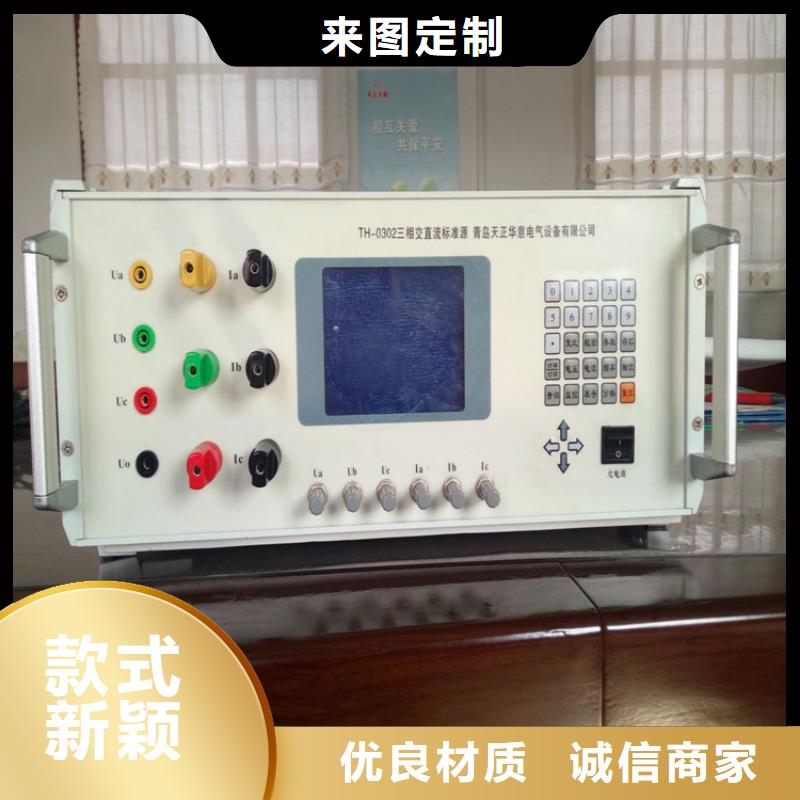

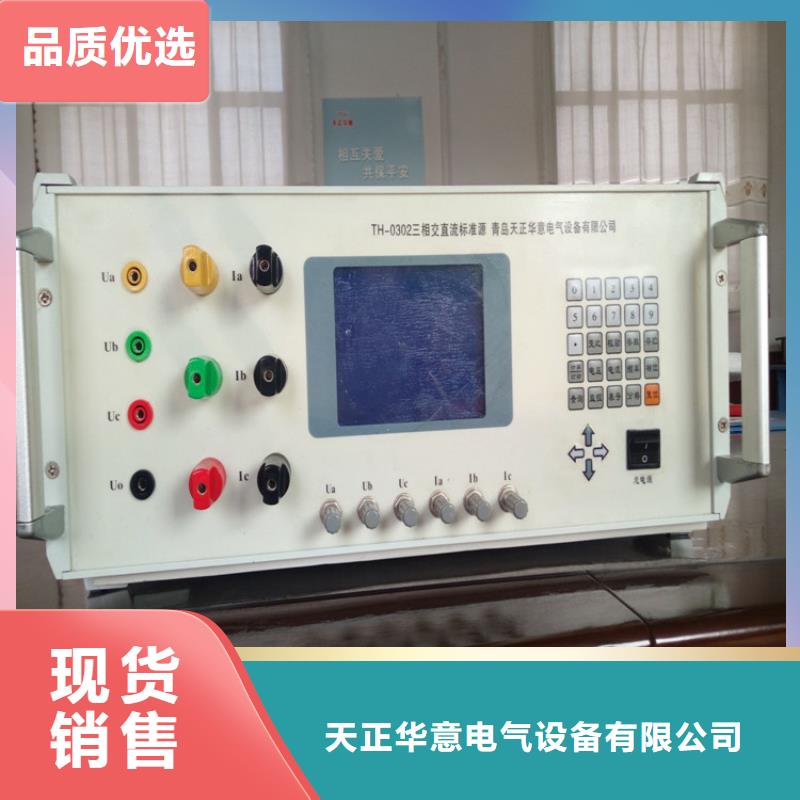

多功能校准仪 谐波设置： 谐波可以多次设置，每一次可以设的不同，但每相电压电流的各次谐波含量总和如下：2-8次谐波含量为40％，9-15次谐波含量为30％，16-31次谐波含量为20％。触摸[H-order]、[H-con]、[Φ]右边的文字框，就可以对谐波输出进行设置。H-order：表示电源输出的谐波次数，可输入2-31次。H-con：表示设置的谐波对应基波的幅度，以百分比显示。Φ：表示设置的谐波对应基波的相位，单位是度。对于由那些相的电压、电流输出参与到这次谐波设置中，由U1…U3、I1…I3 左侧的方框来决定，如果被选中，就表示参与到这一次的谐波设置。所有谐波参数设置完后，而且光标停留在【H-order】或【H-con】或【Φ】右侧的方框内，按【ENTER】键进行谐波设置确认。经确认后，屏幕的左侧表格内会出现谐波设置的内容。其中【H-order】栏内表示这一次设置的谐波次数，【UI】栏内显示有哪些相的电压电流参与到本次谐波设置，【Phase】栏内显示本次设置的谐波相位，【H-con】栏内显示本次设置的谐波含量。下图3-8是设置的3次谐波，谐波含量为10％，谐波相位为0的图.图3-8【↑】、【↓】：当谐波次数设置较多，需要删除某一项，可以用【↑】、【↓】来查找的需要删除的项目，如图3-9，然后按【DEL】键删除。【ComAddr】：三相电源的通讯地址，可以设置成1-254，如果设为255，就表示没有此地址，出厂时默认为255。【LcdDelay】:液晶屏保时间，单位是分钟。

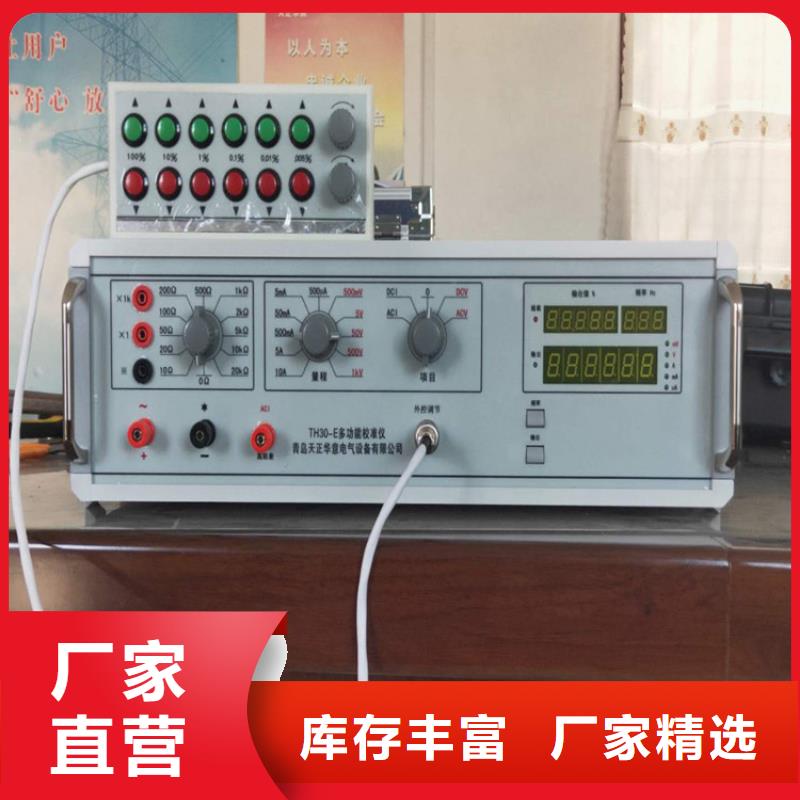

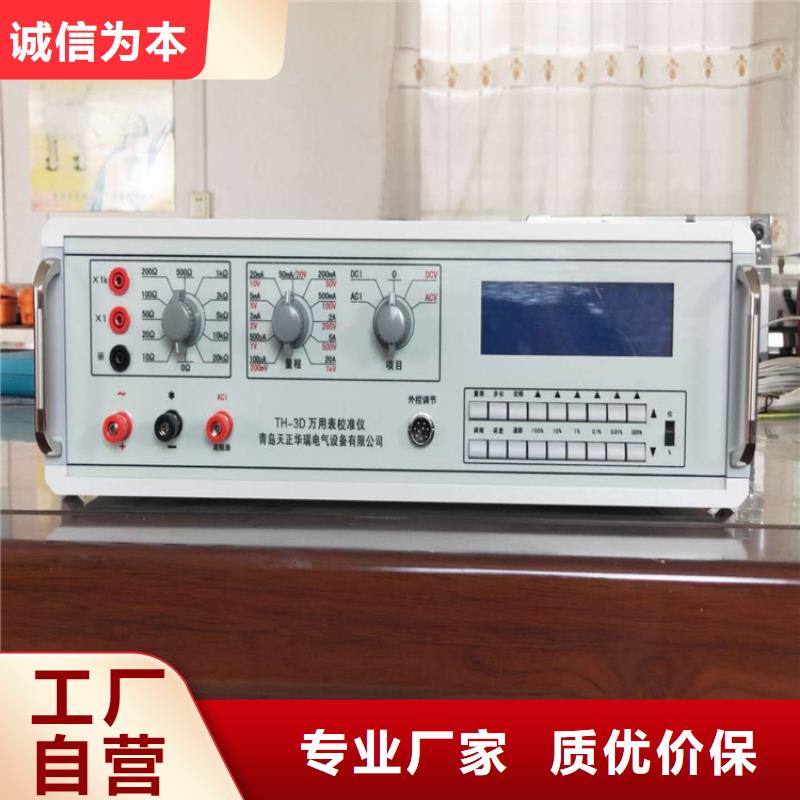

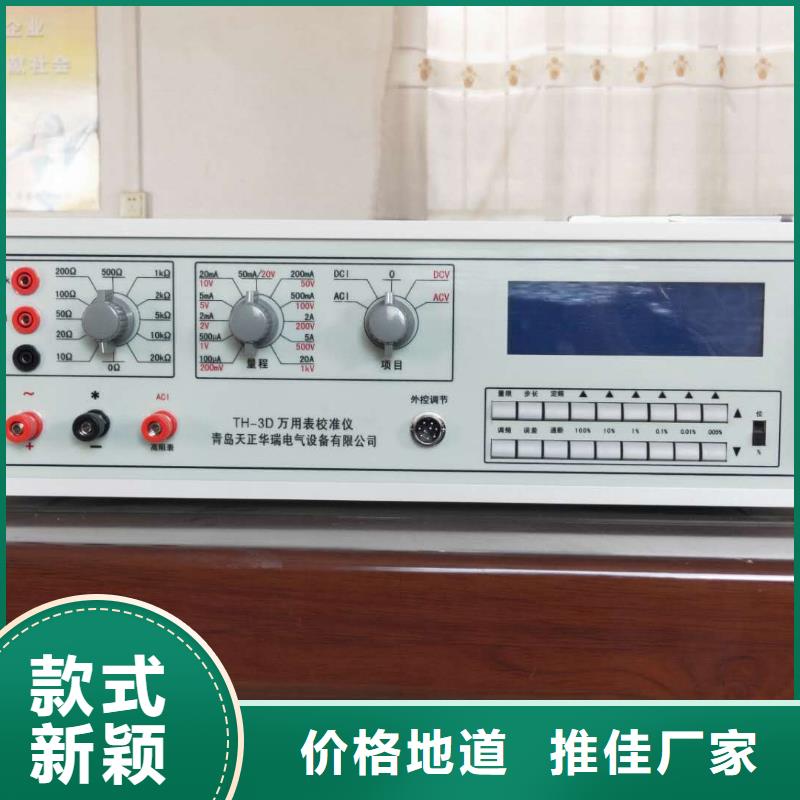

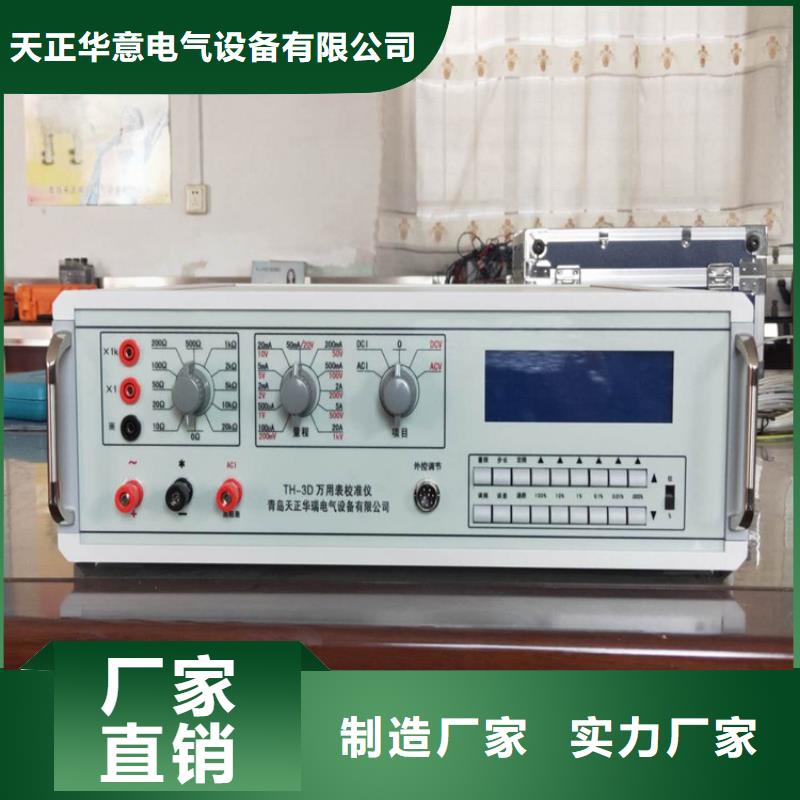

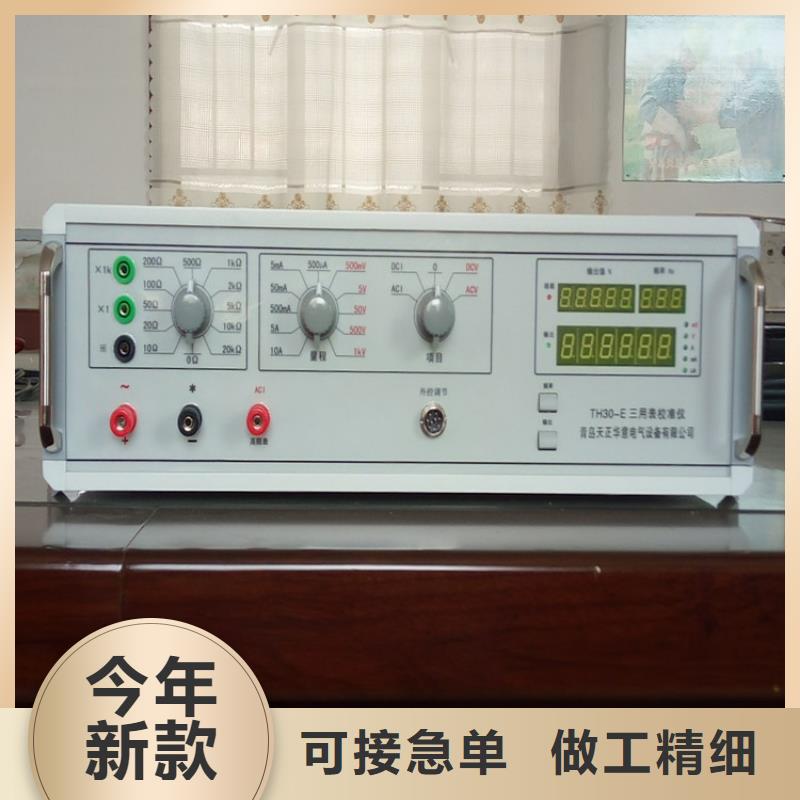

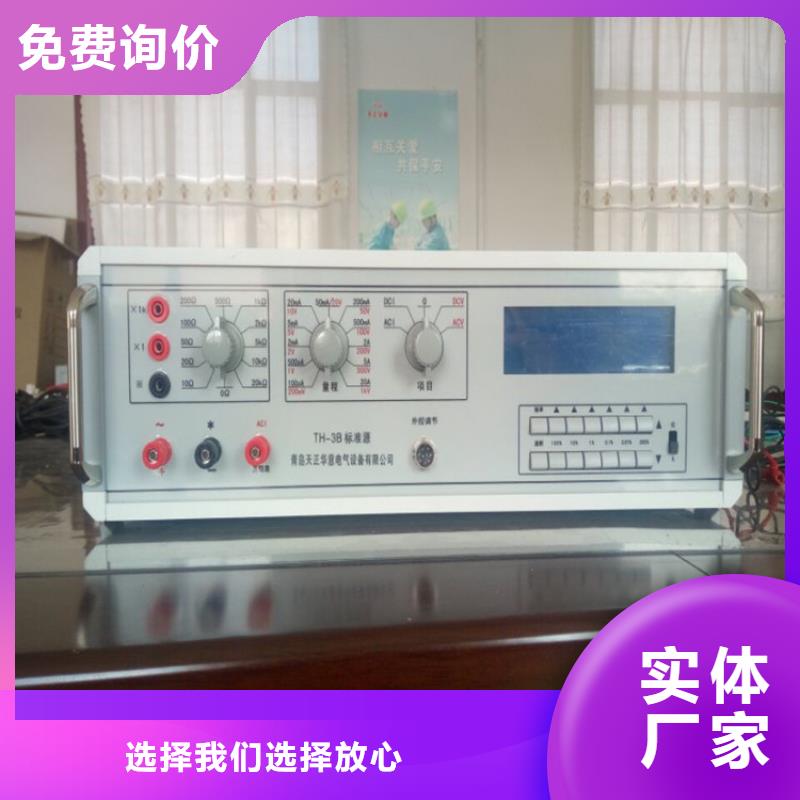

多功能校准仪使用细则： 仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为 避免电源波动较大的地方使用 开机前项目开关置于 位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机 电源插座上的地线应良好接地。 接通后面板上电源开关，根据被检表的性能和量程选择相应的项目、量限、步长，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有通断灯亮时才有输出；当作中值电阻测试时，将项目开关转到 端子输出相应的中值电阻 频率的选择：按动频率键（循环键），选择相应的频率 量限的选择：根据被检表的量程，选择本校准仪的对应量程，按动量限键，量限循环显示。 步长的选择：按动步长键，循环显示倍率值 此项功能主要用于分几步输出满量限值 输出调节 外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。 面板按键数字调节：可通过面板上按键控制键调节输出：1）“按位”调节，将开关拨到“位”侧，按动LCD屏输出值对应的上升、下降键，对应的位加1、减1，如果按动位，只能调节到满量程值（或选择量限值）的，以免误操作损坏被检表！2）“按百分比”调节，将开关拨到侧，按动LCD屏输出值对应的上升、下降键，可按照选择量限值（没有设置，则为校准仪对应的量程值）与设置的步长（没有设置，为10）共同调节。例如：如果量程值选择5.00，倍率值选择4，则按动10％上升键一次，输出为 如果按动上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象 误差的处理：按照外控调节或者按照面板按键调节的方式，使校准仪输出为被检表的实际值，按动误差键，再按照以上调节方式使校准仪输出为被检表的测量值，此时，误差窗口显示被检表的相对误差。此点测试完成，按动误差键退出，此时，校准仪恢复到设置值，可进行下一点的测试。例如：测试DC5V的误差，使校准仪输出DC5V，按动误差键，调节校准仪的输出，使被检表显示为5V，此时误差窗口显示被检表5V的相对误差。要进如行其他点的测试，可按动误差键，重复上述过程即可！

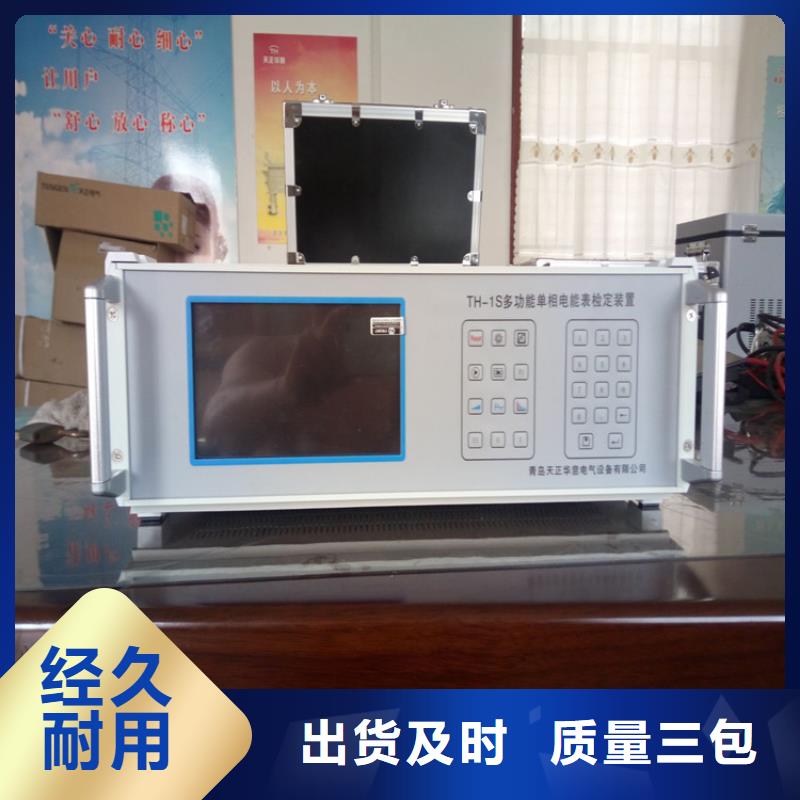

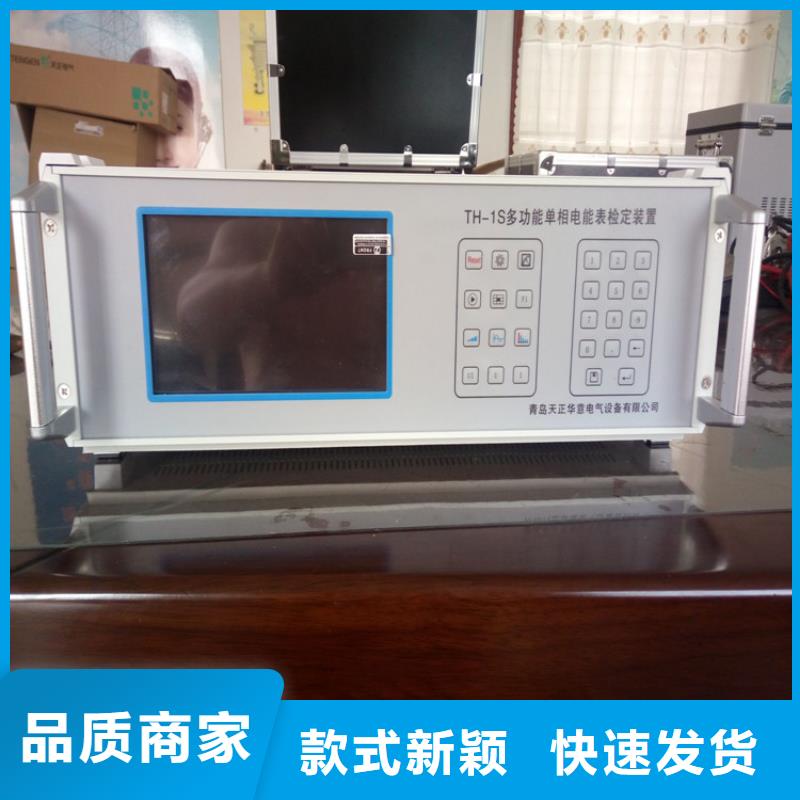

多功能校准仪 输入数字的方法：触摸U1…I3右边的长方框，使光标出现在框内，然后按面板上的数字键输入，【DEL】键可以删除输入的数据，三相电压或电流的档位数值输入完成后，并且光标停留在U1、U2、 U3、 I1、I2、 I3中任意一个右侧的方框内，按【ENTER】键确认。电压电流额定档位额定值输入新的值并按【ENTER】键确认后，如果此时三相电压电流一直处于输出状态，电源将按的参数自动改变输出幅度。Set Parameter [ II]界面的主要功能是设置被校电表的参数。图3-6StdConstant 表示外置标准表常数，不使用外置标准表可以不输；Meter Type 表示选择被校表是电子式表或机电式电表，Meter No.是指被校表的表号；Meter Class表示选择电表的等级，共有0.2S、0.5S、 1、 2 、3共5个等级可选；Meter Constant表示被校表的电表常数，有功时它的单位有imp/kWh、imp/Wh、kWh/imp、Wh/imp四种可选，无功时它的单位会相应变化；Start Current 表示起动电流值，单位是毫安。以上这些参数设置完后，需要按【ENTER】键确认。Set Parameter [ III]界面的主要功能是设置谐波输出的参数。
