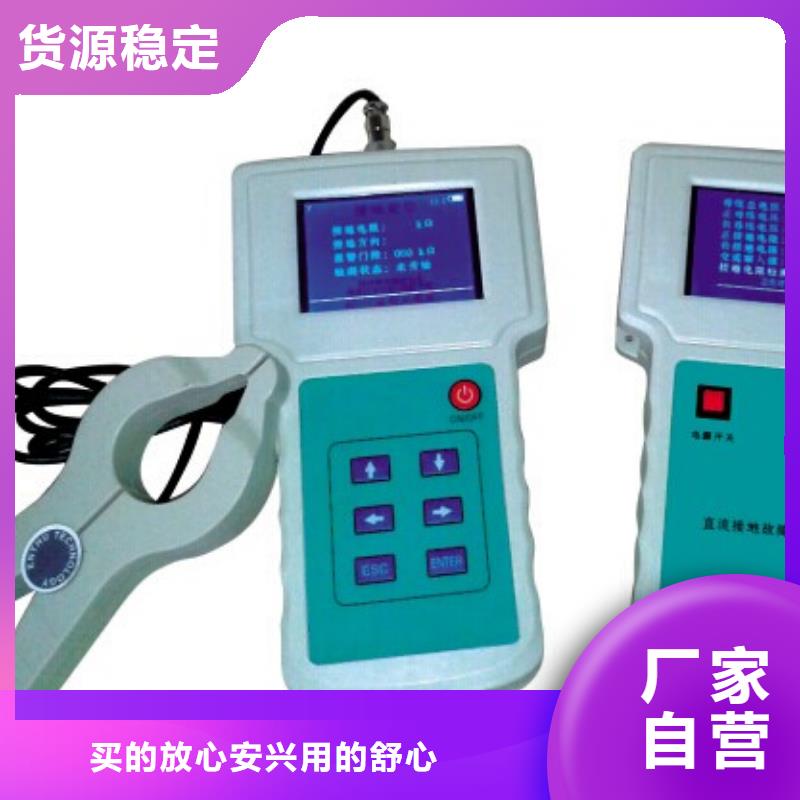

直流系统接地故障定位仪开机后分析仪将主动启动检测桥对系统进行检测。主界面状态栏显示了当前系统的工作状态：电流：该值大小表示分析仪工作在当前检测桥投入大小模式下,可通过“调幅”键进行设定；频率：系统默认显示0.25HZ；波形：显示分析仪当前投入检测桥的波形类型，可通过“波形”键进行设定；模式：显示分析仪当前工作模式，可通过“模式”键进行设定；5．3 .2探测仪界面操作与显示将充好电的5号充电电池装入探测仪电池仓，并将采集器与探测仪相连后，开启探测仪“电源”开关，即进入探测仪功能选择界面： 功能选择画面在该界面下，用户可以通过“功能”键在“故障定位波形分析”、“故障信号频谱分析”、“直流漏电电流测试”三个功能之间切换。当“◇”符号位于该功能项前时表示该功能项处于状态。状态栏分别显示了当前接入采集器的类型，分析仪投入检测桥时形成的波形状态，电压幅值，检测桥投入的频率，通信状态，电池电量等信息，采集器类型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形状态显示：“”表示当前分析仪投入检测桥时形成的波形形态为方波，“”表示当前分析仪投入检测桥时形成的波形形态为正弦波。选定好功能项，将探测仪采集器钳入被测支路，按下“测试”键即可按选定的功能对被测支路进行检测。注意：当使用A型采集器进行检测时分析仪波形状态必须调节为“”，使用D型采集器极进行检测时，必须调节波形状态为“”。

直流系统接地故障定位仪 检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。6.2 高检测效率，钳表钳一扎回路出线：在直流配电屏的屏面上的各个保险的出口线（捆成一扎）上，如果检测结果为“非接地”说明该扎直流电源的回路均无接地故障。如果该扎线检测结果有“接地”，再分别钳各个回路，检测方法同上。假设检测出第N馈线支路有故障后，欲进一步寻找馈线支路以下的各个分支路时，可继续按照上述步骤，用钳表对各个分支路进行检测。6.3 故障进一步定位：检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。6.4 利用“绝缘量化指数”检测多点接地：系统有多个接地故障，或者正、负直流母线均有接地故障，在各回路的检测中，装置会自动探测出接地故障较严重的支路，然后检测出接地故障点。检测中分析检测结果，接地故障较严重的（正或负）接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数，比较测试结果的微小差异。该故障排除后再进行其他支路的检测，并将接地故障点逐一检测排除。

直流系统接地故障定位仪TH-3000不仅重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确检测，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、装置构成及原理2.1 装置的构成该装置由信号发生器、故障检测器和信号采集器（钳表）三部分组成，信号发生器与直流系统正负母线和地相连，当直流系统出现接地故障后，它会自动产生一个低频小信号，故障检测器与钳表独立于信号发生器，故障检测器与钳表之间使用连接线相连，通过对待检测支路漏电流信号的采集、分析，从而判断出该支路的绝缘情况。 2.2 装置的工作原理定位装置的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测装置发出警报时，将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。
