无局部放电试验成套装置视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:无局部放电试验成套装置的图文介绍

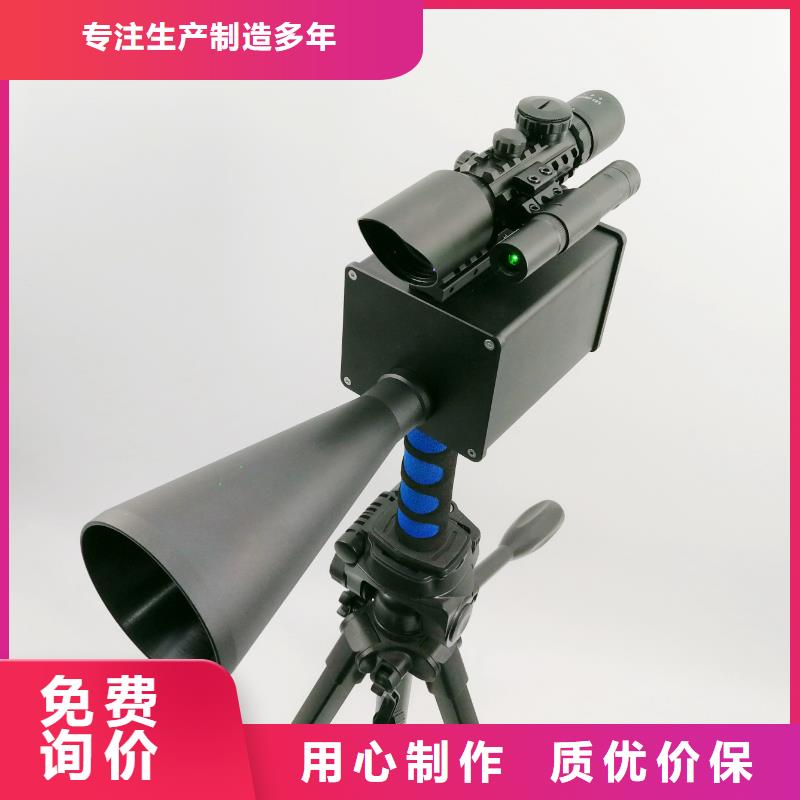

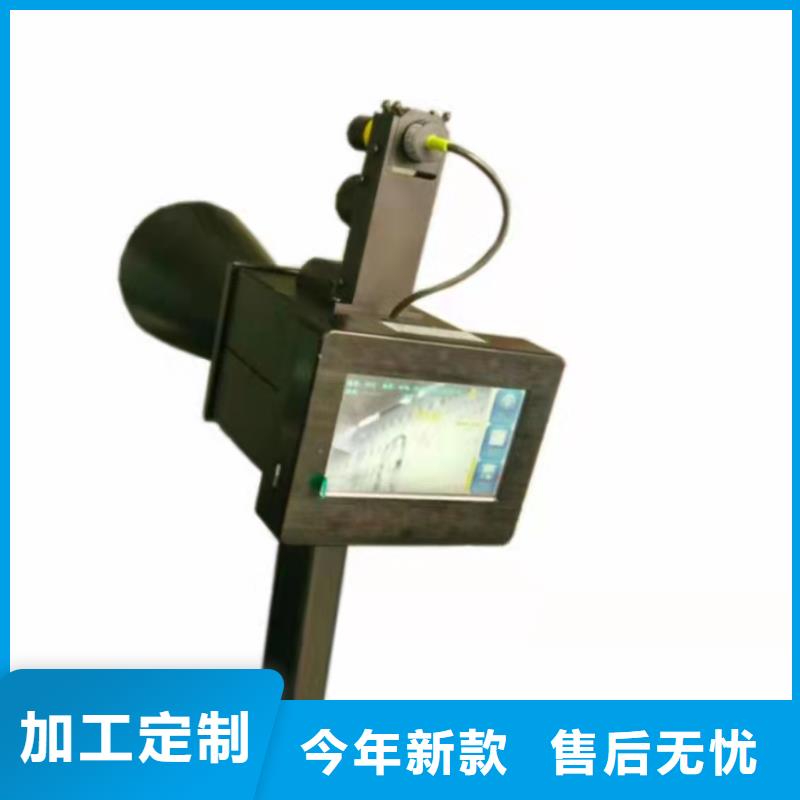

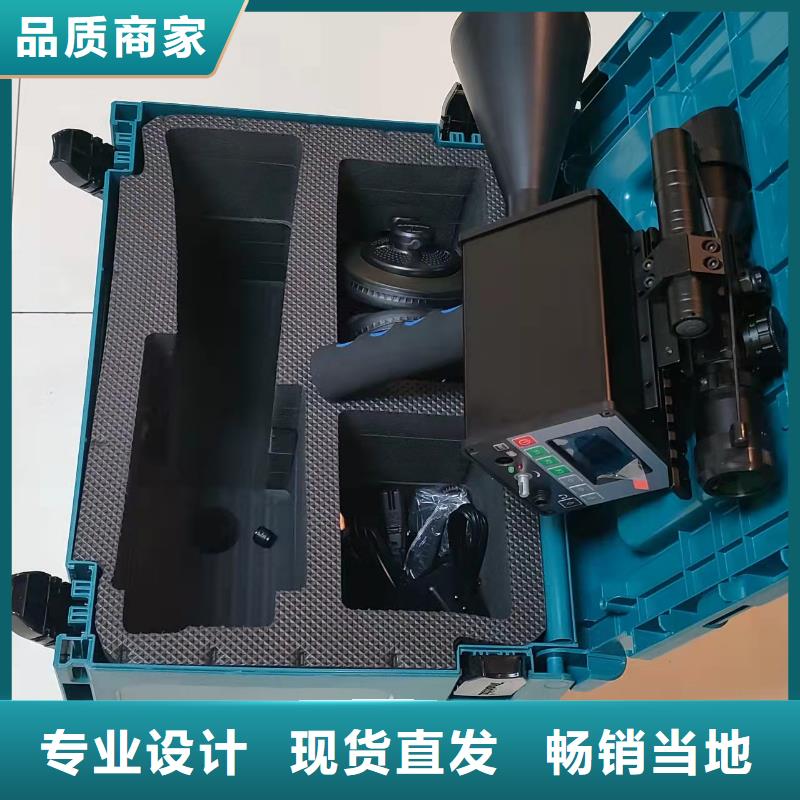

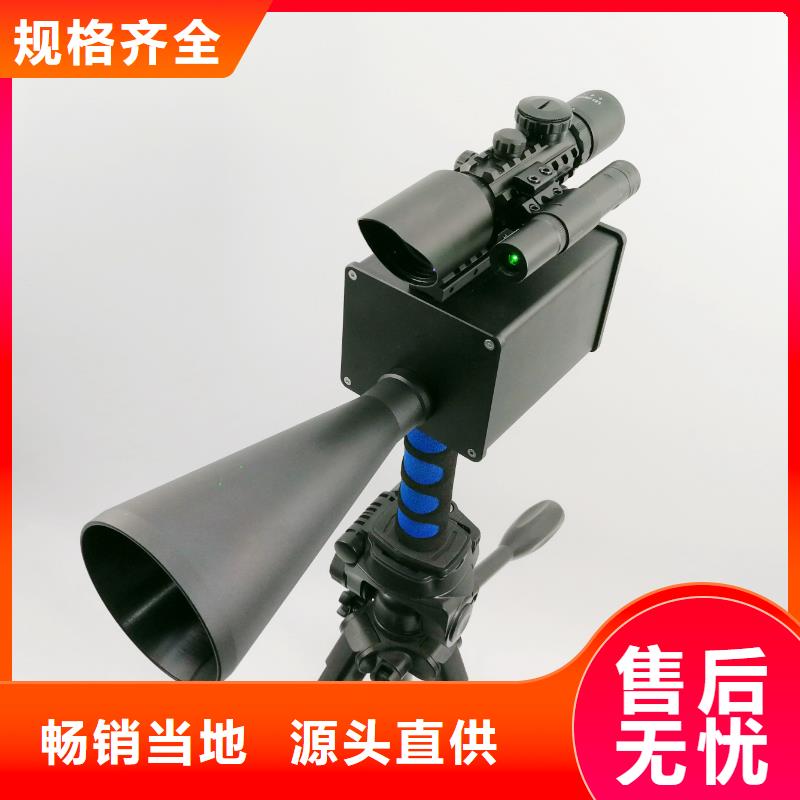

局部放电检测仪声电传感器声电传感器为我公司技术人员根据改为多年研究局放的经验研发生产的一种用于采集局部放电超声波信号及电信号的传感器。该传感器抗干扰能力强、检测灵敏度高、使用方便可靠。传感器内置超声信号收集器，能够有效接收大范围内的超声局放信号，内置电场天线能够有效接收局放产生的电场信号，通过内置高精度的放大滤波电路对信号进行处理，可以有效去除干扰杂波，确保检测信号的真实性。尊敬的用户：感谢您购买本公司局部放电巡检仪。在您初次使用该产品前，请详细阅读使用说明书。该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。警告： 始终保持高压部分与仪器、探头和操作人员之间的距离。 严格遵守当地规则。 附近有雷暴天气时，不得进行测量。 不得在爆炸环境中操作仪器或附件。 使用产品时，请按说明书规范操作。仪器电池报警后请关机充电。未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。仪器运输时应避免雨水浸蚀，严防碰撞和坠落。
局部放电检测仪操作说明（作为测试仪器）试验操作前注意事6注意试验，请阅读本说明书第九节“试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的常用试验回路”选择。通常情况下选择并联法”测试回路。选择合适的检测阻抗（输入单元），见附录一检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电设备操作设备驱动程序安装本系统在 下工作, 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序, 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘p路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）,启动计算机进入系统。

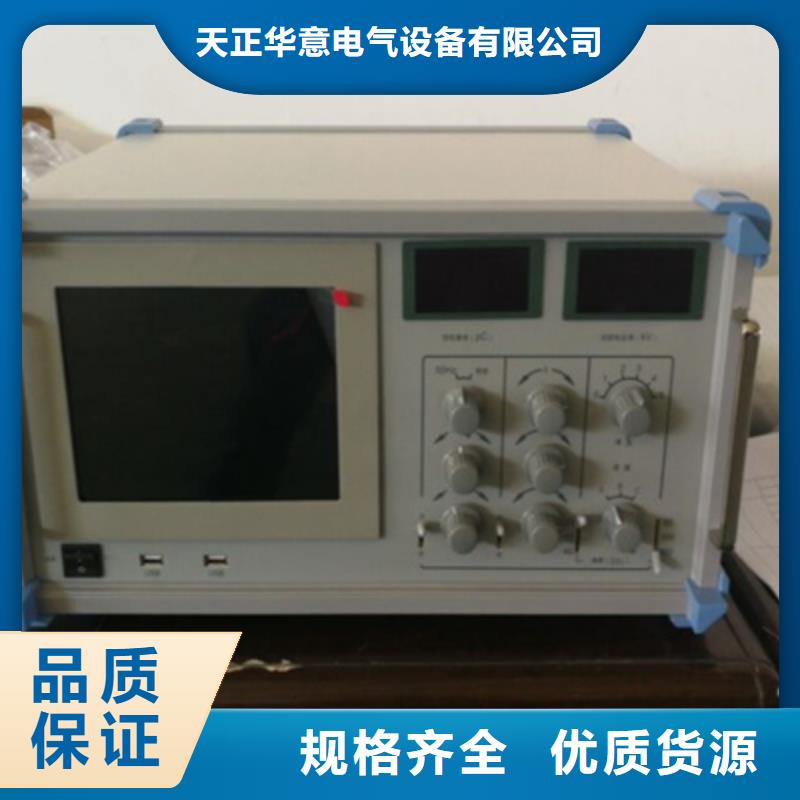

局部放电检测仪在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲信号。经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大（达到所至需幅值）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送脉冲峰值表显示其峰值。时间窗单元是选取试验电压每一周期内脉冲峰值表的一段工作时间；并在这段工作时间内将示波屏的相应显示区加亮，它可以避开固定相位的干扰，这是常规的放电量测试方法。用JZF型校正脉冲发生器注入试品CX——已知电量时，调节放大器细调旋钮使放电量表显示的值与注入电量一致，就可以在加电压试验时直接在表上读出被测放电量，无须进行计算，十分方便。试验电压表经电压表电阻R产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小可由KV表显示。结构性说明本仪器为台式机箱结构，仪器操作面分前面板及后背板两部分，各调节元件的位置见图二所示。仪器上、下盖板均可折卸，以便维修。仪器内六块印刷线板QF（前放）、ZF（主放）、FJ1、FJ2（峰检）、WY（电源板）及XS（显示单元）均为插拔式。仪器采用液晶显示器，并从电路设计上挖掘潜力，终使JF－2010多通道成为一种功能多样，使用方便的真正小型化局部放电检测仪。
天正华意电气设备(宜宾市分公司)是一家专业加工和生产 微机继电保护测试仪的公司。公司拥有现代化的 微机继电保护测试仪生产设备，专业的 微机继电保护测试仪设计师，高水平制作人员，操作熟练的安装施工队伍，规范化，标准化，优良化的工程质量和高素质的管理。从设计、生产、安装为客户提供一站式服务，以丰富的生产安装和施工管理经验取得众多客户的信任。
局部放电检测仪手持式开关柜巡检仪用于检测和测量开关柜中的瞬时接地电压放电和表面放电，并在液晶屏上实时显示放电波形和放电量。该仪器采用手枪便携式设计，可以直接在开关柜外壳扫描检测，对开关柜的运行不产生任何影响和无任何损害，同时对测量的信号进行TF卡存储和回放观察，并利用配供的耳机可以听到放电的声音。二、使用方法1、仪器的充电仪器实时显示电量，当电量显示较低时，应及时对仪器充电。在首次使用仪器之前，首先应该对仪器充电。一般完成充电所需时间约为7小时，但如果仪器已经部分充电，则充电时间将会减少，具体参看电量显示。另外，需要注意事项：（1）在充电过程中，务必关闭仪器开关。（2）当充电器已经插入后，切勿用仪器进行测量。2、仪器的开/关按下按钮，接通仪器电源，开启仪器；按下按钮，仪器关闭。3、主界面仪器打开后会显示如下主界面：?TEV波形显示区域0028mv、-2dB(放电幅值显示) 放电次数：0次数/秒（放电次数统计）严重程度：0（放电严重程度显示）：交通显示灯?ultra波形显示区域0060mv、12dB(放电幅值显示) 放电次数：10次数/秒（放电次数统计）严重程度：1640（放电严重程度）：交通显示灯?波形图（实时波形界面）?设置（设置界面）?柱状图（柱状图界面）4、Settings设置界面※TEV 设置（瞬时接地电压设置）-即TEV参数设置显示屏※ultra设置（超声波设置）-即超声波参数设置显示屏（1）TEV 设定值的调整在TEV设置（瞬时接地电压设置）、USS设置（超声波设置）显示屏中，使用“＋”与“-”按钮来选择你想要修改的设定值。所选用的数值会以高亮红色显示，按下保存＆退出（保存并退出）按钮，修改值。Red（红色）-设定红色门限Yel（黄色）-设定黄色门限保存＆退出（保存/退出）-回到主设置菜单，并保存任何修改取消（取消）-取消以上设置，并恢复之前设置（2）ultra 设定值的调整Red（红色）-设定红色门限Yel（黄色）-设定黄色门限A：出厂设定Save＆Exit（保存并退出）-回到主设置菜单，并保存任何修改Cancel（取消）-取消以上设置，并恢复之前设置设置方法同上
