我们的视频却能以直观、生动的方式，让您感受到产品的独特之处。观看视频，让三相交流仪表校验装置-三相交流仪表校验装置重信誉厂家自己向您展示它的卓越品质和出色性能。
以下是:三相交流仪表校验装置-三相交流仪表校验装置重信誉厂家的图文介绍
三相标准功率源上位机软件操作6．1注意事项：＊ 电脑配制要求：在Win98或更高版本操作平台上运行本程序；须装有 程序，需有一个USB接口。＊ 在执行“通讯连接”前，需先将USB通讯线连接好、串口设置正确、装置处在“数据传输”状态下，才可以进行“通讯连接”，否则无法正常通讯。电压档位 远 控 中图21（硬件通讯界面）6．2 主界面运行上位机程序，进入上位机程序主界面。此时处在未对装置执行通讯的状态，只能进行各种信息更改、查询和打印记录操作，不能对装置的数据进行上传操作。只有进行“系统联机”操作并通讯正常后（见图 “硬件通讯界面”），才可以进行上位机程序的所有操作。图22（主界面）在主界面中可利用中文下拉菜单或快捷图标进入各界面进行具体操作。中文下拉菜单：在主界面中，将鼠标单击“系统设置”、“通讯连接”、“数据采集”、“数据管理”按钮即进入相应的界面。快捷图标提示：在主界面中，将鼠标停留在快捷图标上会有中文提示。若没有提示时，用鼠标在主界面空白处单击一下，再将鼠标停留在快捷图标上，将会有中文提示。6．3 系统设置“系统设置”包括“串口设置”、“其他设置”设置窗口。6．3．1 “串口设置”在“串口设置”窗口可对与装置连接的USB通讯线占用电脑的串口号进行设置。其中：1、USB通讯线的一端接装置的USB通讯接口，另一端接电脑任意的USB接口。2、使用CP210x 型USB通讯线进行电脑与装置联机通讯的操作说明2、1 安装CP210x 型USB通讯线驱动程序若电脑系统是 时，请双击“CP210x(WIN95 WIN98 WIN2000 WINXP 系统驱动程序)”文件夹→双击“ 进行CP210x 型USB通讯线驱动程序安装。然后将USB通讯线的一端接装置后板的USB通讯接口，另一端接电脑任意的USB接口，开启装置电源，电脑新硬件自动安装完毕后，其所占用电脑的“COM”号会在电脑“设备管理器”中的“端口”内显示（XP系统查看方式：用鼠标右键点击“我的电脑”→鼠标左键点击“属性”→“硬件”→“设备管理器”→“端口”）。
三相标准功率源 如需设置电阻输出18kΩ，具体操作如下：开机后进入源操作界面默认电阻量程为0～200Ω；送数方式为“步进”。⑴按“?”键进入量程切换状态后，再按“?”键可循环翻看屏幕下部显示各电阻量程信息，根据屏幕下部显示按“3”键切换当前量程为0～20kΩ,切换后装置自动回到幅值升降状态，此时可直接用“1～5”键配合“6”键调节输出电阻至18kΩ（“1～5”键为步进键，“6”键为上升与下降状态的切换键）。⑵也可按“▲”键切换当前的送数方式为“百分送数”状态（循环状态为“步进”→“百分送数”），在“百分送数”状态下,直接在“送数值”栏中输入所需值“90.0”后，再按“OK”键，装置即一步到位输出电阻值18kΩ。在对指针式电阻表进行校验时，请按下列方式操作：⑴ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端联接时，应正接负、负接正，不要接错。⑵ 在校指针式电阻表的“×1”量程时，请将装置电子电阻的量程切到“0～200Ω”上，调节输出电阻，进行“×1”量程的中值电阻校验。⑶ 在校指针式电阻表的“×10”量程时，请将装置电子电阻的量程分别切到“0～200Ω”上量程，调节输出电阻，进行“×10”量程的电阻校验。⑷ 在校指针式电阻表的“×100”量程时，请将装置电子电阻的量程切到“0～2kΩ”上，调节输出电阻，进行“×100”量程的中值电阻校验。⑸ 在校指针式电阻表的“×1k”量程时，请将装置电子电阻的量程切到“0～20kΩ”上，调节输出电阻，进行“×1k”量程的中值电阻校验。⑹ 在校指针式电阻表的“×10k”量程时，请将装置电子电阻的量程切到“0～200kΩ”上，调节输出电阻，进行“×10k”量程的中值电阻校验。⑺ 在校指针式电阻表的“×100k”量程时，请将装置电子电阻的量程切到“0～2MΩ”上，调节输出电阻，进行“×100k”量程的中值电阻校验。在对数字式电阻表进行校验时，外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端联接，应正接正、负接负，不要接反。根据所校的电阻值选择好装置电子电阻箱的量程，调节输出电阻进行电阻校验。
三相标准功率源 主要技术指标3．1 交流电压量程 50V、100V、200V、400V、600V 输出容量 20VA；3．2 交流电流量程 0.2A、1A、2.5A、5A、10A、50A 输出容量 30VA；3．3 交流电压、电流调节范围 0～130％ FS（50A量程0～120％ FS）， 调节细度 5×10-5；3．4 工频交流电压、电流准确度 0.05％ FS；3．5 有功功率（50V～400V）准确度 0.05％ FS；3．6 无功功率（50V～400V）准确度 0.1％ FS；3．7 电流对同名相电压的相位准确度 0.050；3．8 频 率 调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度 0.01Hz；3．9 相 位 调节范围0～359.990， 调节细度 0.010；功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005；3．10 交流电压、电流输出波形失真度 ≤0.3％；3．11 交流电压、电流及功率输出稳定度 ≤0.01％ FS /60s；3．12 谐波2～31次，幅度0～40％，各次谐波相位细度0.010·N（N为谐波次数）；3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．14 直流电流量程 0.5A、1A、2.5A、5A、10A、50A 输出容量50W；3．15 直流电压、电流调节范围0～120％ FS（1000V、50A量程0～105％ FS），调节细度5×10-5；3．16 直流电压、电流输出稳定度 ≤0.01％ FS /60s（峰－峰值）；3．17 直流电压调定值准确度 0.05％ FS；3．18 直流电流调定值准确度 0.1％ FS；3．19 直流75mV输出（负载≥5Ω）准确度 0.1％ FS；3．20工作电源 单相220V±10％， 50Hz±5％；3．21使用环境 温度200C±100C， 相对湿度≤85％RH；3．22体积重量 约536×532×205mm3， 25kg（豪华型机箱30kg）。

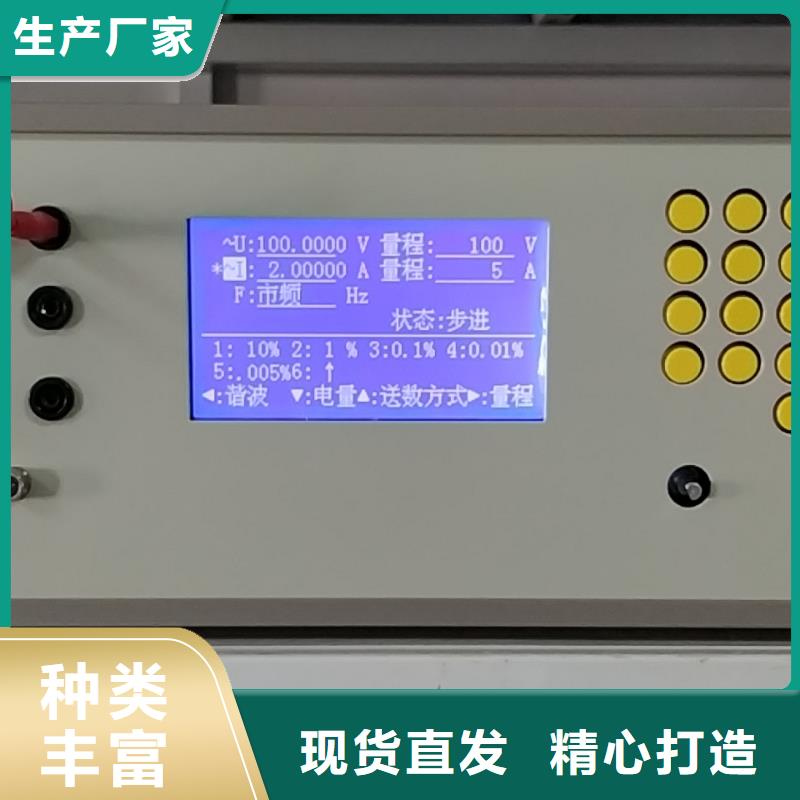

三相标准功率源主菜单开机后液晶显示器出现图3所示主菜单界面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作“源操作”分为“交流输出设置”操作和“直流输出设置”操作。功能是在装置输出范围内，在“交流输出设置”或“直流输出设置”界面中设置所需的输出电量。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”显示如图4。在这里，可根据需要对交流源输出进行设置。图的上半部分（输出检测）显示内置标准所测得的各相电压、电流、功率、功率因数（或角度）和三相总的有功功率、无功功率、功率因数及频率。其中：⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置。⑵ 频率栏中初始状态为标频50Hz。按屏幕下方“频率”键进入“交流频率输出设置”界面后，按“9”（市电/标频）键，可将频率由“标频”状态转成“市电”状态并且频率栏中显示“市电”。⑶ 在图4中按屏幕下方“因数”键进入“交流因数输出设置”界面后，按数字键“9”（因数/角度切换）键后，各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限，故所有界面“输出检测”中，总的有功功率、无功功率单位分别默认为“W”、“Var”,频率的单位默认“Hz”不再显示出来。图的中间部分（输出设置）显示装置当前所设置的电压、电流档位；相别、接线方式的状态；电量的幅值。图的下半部分（交流XX输出设置）是提示当前设置的对象和使用各数字键在当前界面中对应的功能。其中：“交流XX（XX为电压，或电流，或因数，或角度，或谐波，或频率）输出设置”是提示当前设置的对象。可通过按屏幕下方六个按键和右边的按键，根据提示选择不同的操作对象和操作方式。⑴ 在“交流电压输出设置”界面中：按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相统一调节）的当前“电压档位”10％～0.005％幅值。
天正华意电气设备(宜昌市分公司)以质量求生存，以科技求发展，不断为用户提供满意的 微机继电保护测试仪产品； 微机继电保护测试仪产品畅销全国各大、中、小型企事业单位。坚定不移地执行“ 将心比心，与用户一心，以心换心，让用户放心 ”的质量方针和热情周到的售后服务制度，保持和发扬良好的职业道德风尚，欢迎广大用户光临指导，实地考察，真诚合作！
