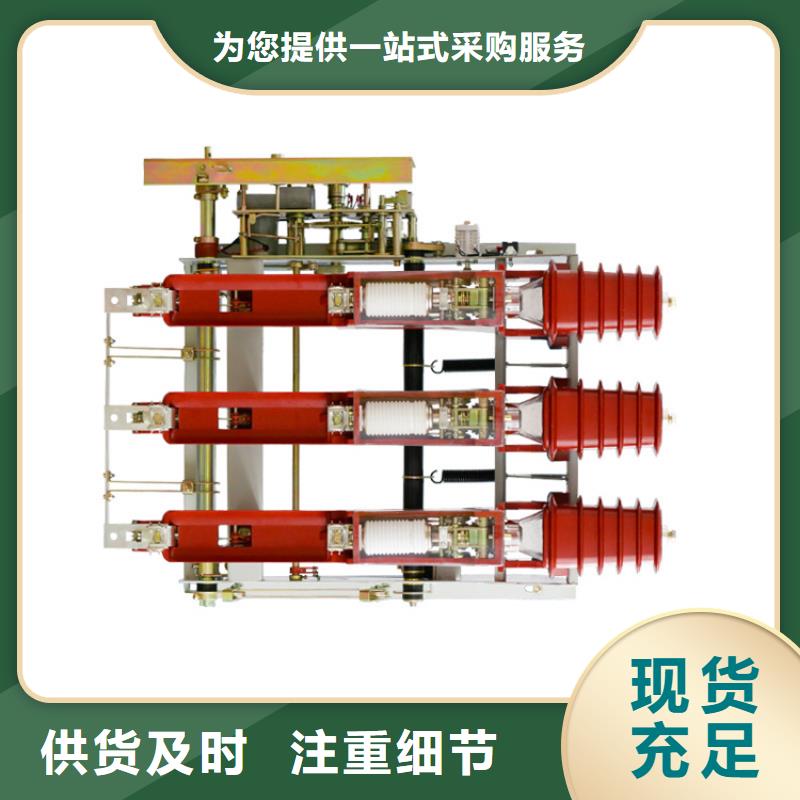

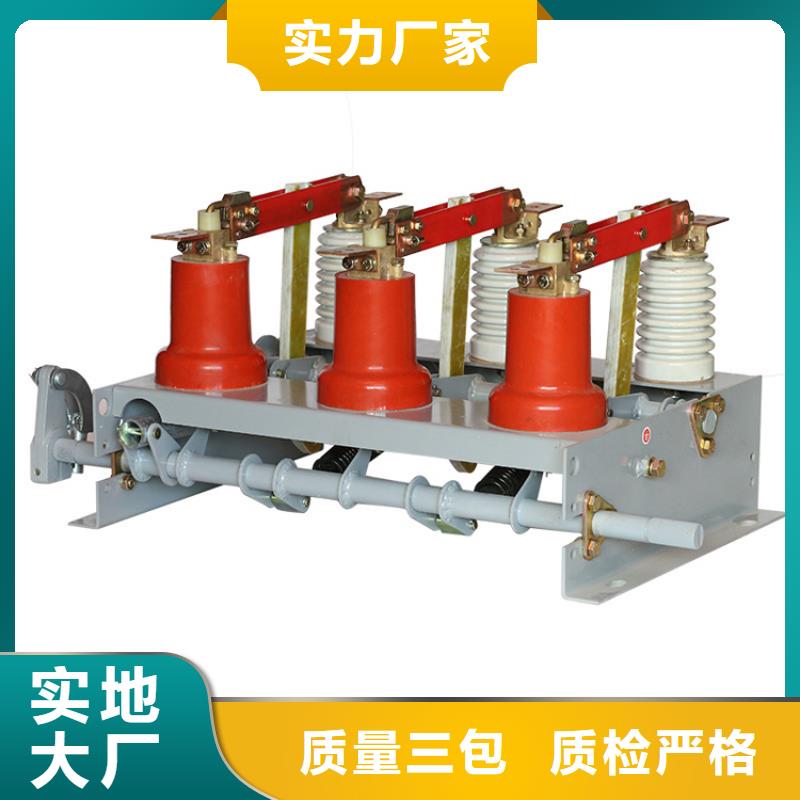

以下是:FZN12-12/630-20负荷开关樊高的图文介绍


高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置，但其结构比较简单。图为一种压气式高压负荷开关，其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。合闸时，通过主轴及传动系统，使主闸刀和灭弧闸刀同时顺时针旋转，弧触头先闭合；主轴继续转动，使主触头随后闭合。在合闸过程中，分闸弹簧同时贮能。由于负荷开关不能开断短路电流，故常与限流式高压熔断器组合在一起使用，利用限流熔断器的限流功能，不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。

低压负荷开关

低压负荷开关又称开关熔断器组。适于交流工频电路中，以手动不频繁地通断有载电路；也可用于线路的过载与短路保护。通
负荷开关示意图
断电路由触刀完成，过载与短路保护由熔断器完成。20世纪70年代以前所用的胶盖刀开关和铁壳开关均属于低压负荷开关。小容量的低压负荷开关触头分合速度与手柄操作速度有关。容量较大的低压负荷开关操作机构采用弹簧储能动作原理，分合速度与手柄操作的速度快慢无关，结构较简单，并附有可靠的机械联锁装置，盖子打开后开关不能合闸及开关合闸后盖子不能打开，可保证工作。


真空断路器



C、严禁带负荷接通和断开电路，常与高压断路器串连使用。 灭弧原理 （FN3-10R）利用分闸时主轴带动活塞压缩空气，使压缩了的空气由喷嘴中高速喷出而吹灭电弧的；FN5-10D---有整套灭弧装置的灭弧管构成。（真空管）

3.注意事项

A、垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地（不能串联接地）。

B、运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的距离。

C、与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。

D、 合闸时接触良好，连接部无过热现象，巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象；开关上不能用水冲（户内型）。（一台高压柜控制一台变压器时，更换熔断器将该回路高压柜停运。）

高压负荷开关怎么合闸

3.1一般动机构面板上有手动分闸和合闸的按钮，合闸控制按钮，颜色为绿色； 分闸控制按钮，颜色为红色。

3.2高压负荷开关组合柜操作方法

高压负荷开关组合柜是电气厂家常用的开关设备，具体的、正确的操作方式，高压负荷开关组合柜主开关，操作简便，可靠，具有明显的断口，分合闸采用手动操作，弹簧储能，配合操作机构没完成开关快速分合闸。当负荷开关处在分闸位置时，使用操作手柄向上运动，弹簧储能释放能量，使开关快速合闸，负荷开关处合闸位置时，使用操作手柄向下运动，弹簧储能释放能量，使开关快速分闸。
