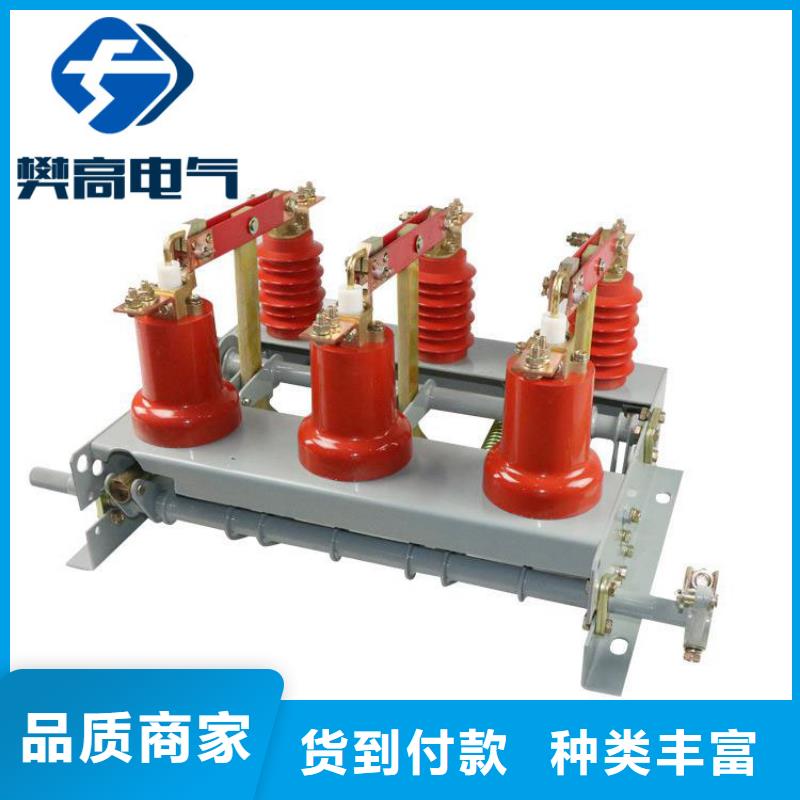

FZN25-12D/T125-31.5户内高压负荷开关

负荷开关主要用于开断和关合负荷电流，也可以将负荷开关与高压熔断器配合使用，代替断路器。由于负荷开关使用方便，价格合理，因此负荷开关在10kV配网系统中得到广泛的使用。在设计中合理选用负荷开关，对保障电网的、可靠运行有着重要意义。 [2]
  1负荷开关与熔断器的正确配合
  负荷开关与熔断器的根本区别在于，熔断器具有开断短路电流能力，而负荷开关只作为负荷电流的切换。通常认为，负荷开关合分工作电流，熔断器开断短路电流。但是当出现故障时，由于三相电流不一定相同，以及熔断器答应的误差，不可避免出现三相熔断器之间的熔断时间差，首相切除故障后，假如负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行，对受电设备造成损害。带有撞击器的熔断器，配合具有脱扣装置的负荷开关，则可解决缺相运行问题。当熔断器的熔件熔化时，负荷开关脱扣装置在撞击器操作下立即断开。生产厂多采用四连杆机构，当负荷开关合闸操作时，合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。因此，在使用中一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。
  应该指出，使用中的熔断器多作为后备保护熔断器，这种熔断器有一个小开断电流，其值为熔断器额定电流的2.5～3倍,当小于开断电流时,后备熔断器不能开断此电流,这就是它与全范围熔断器的区别。全范围熔断器在引起熔体熔化至额定开断电流（40kA）之间，任何电流均能可靠断开，但其价格贵。当故障电流小于后备熔断器的小开断电流时，熔断器虽然不能保证其开断，但熔件会熔断，其内存的撞击器会击出，撞击负荷开关开断。例如额定电流为100A的熔断器，其小开断电流约为250～300A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸，开断此电流，如选用600A的负荷开关，则可可靠开断。

【FKN12-12/630-20】高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 【FKN12-12/630-20】负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关， 部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。 【FKN12-12/630-20】负荷开关具有开断能力大、可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流。可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。 二 【FKN12-12/630-20】FKN12-12开关特点 A、可以隔离电源，有明显的断开点，多用于固定式高压设备。 B、具有灭弧装置和一定的分合闸速度，在合闸状态下可以通过正常工作电流和规定的短路电路。 C、严禁带负荷接通和断开电路，常与高压熔断器串连使用。（功能接近于高压断路器，可以简化配电装置及继电保护，降低设备费用） 注意事项 A、垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地（不能串联接地）。 B、运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的距离。 C、与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。 D、 合闸时接触良好，连接部无过热现象，巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象；开关上不能用水冲（户内型）。（一台高压柜控制一台变压器时，更换熔断器 将该回路高压柜停运。） 三 型号含义 F K R N 12-12 D/ T-630-20 | | | | | | | | | |__________额定短路开断电流(KA) | | | | | | | | |____________ 熔断器额定电流(A) | | | | | | | |______________ 弹操机构 | | | | | | |_________________ 接地开关(可选) | | | | | |____________________额定电压(KV) | | | | |______________________设计序号 | | | |_________________________户内 | | |____________________________熔断器 | |______________________________ 空气介质 |_________________________________负荷开关
