想要了解ZW8-12F/630A产品的魅力？视频为你揭晓答案！

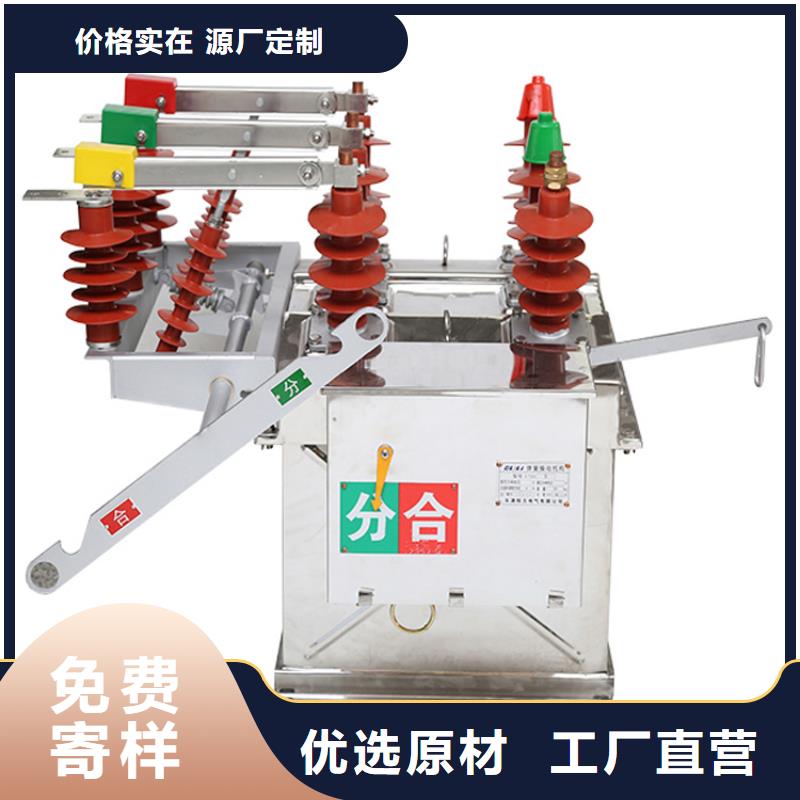

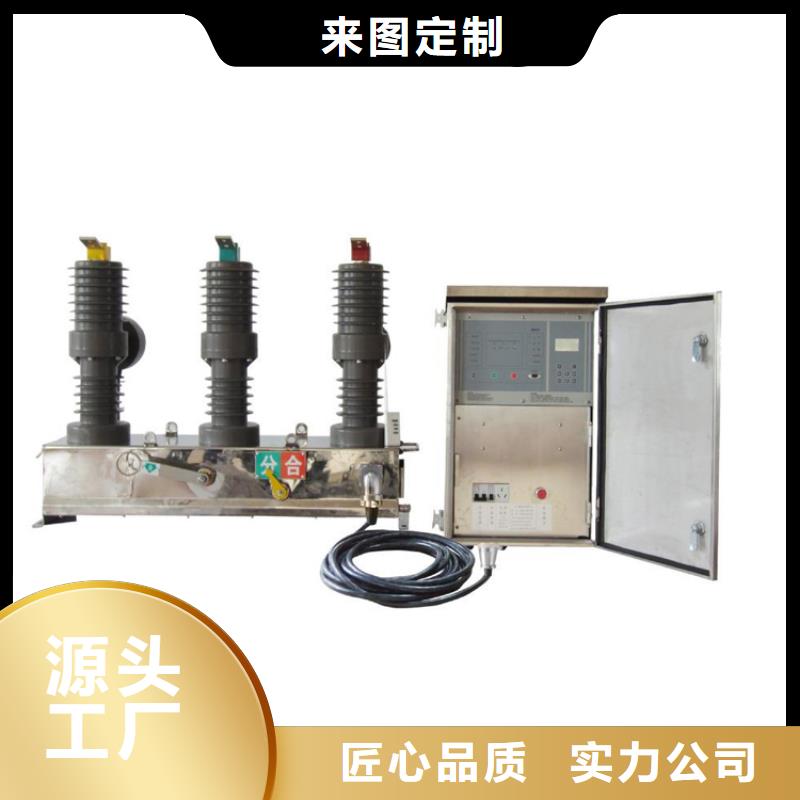

以下是:ZW8-12F/630A的图文介绍
众所周知，跳、合闸线圈设计时都是按短时通电而设计的。跳、合闸线圈的烧毁，主要是由于跳、合闸线圈回路的电流不能正常切断，至使跳、合闸线圈长时间通电造成的。一、分闸线圈长时间通电的原因 1、断路器拒分 控制回路正常时，断路器出现拒分的
故障均为连杆机构问题，死点调整不当，使断路器分闸铁芯顶杆的力度不能使机构及时脱扣，使线圈过载，造成分闸线圈烧毁。 2、分闸电磁铁机械故障 线圈松动造成断路器分闸时电磁铁芯位移，使铁芯卡涩，造成线圈烧毁。或是由于铁芯的活动冲程过小，当接通分闸回路电源时，铁芯顶不动脱扣机构而使线圈长时间通电烧毁。 3、辅助开关分合闸状态位置调整不当 在断路器分合闸状态时，应调整
辅助开关使其指示到标示的范围内，然而实际调整断路器开距和超行程等参数时，会改变断路器分合闸的初始状态，而辅助开关分合位置的初始状态未做相应的调整，将导致辅助开关不能正常切换分合闸回路而使分闸线圈烧毁。 4、分闸控制回路辅助开关接点使用不当 分闸控制回路上接有一对延时动合接点，该延时目的是为了保证断路器在合闸过程中出现短路故障时能完成自由脱扣。然而，当断路器合闸时间极短，远小于断
路器的分闸时间，断路器未来得及脱扣时就已合闸到位，此时，分闸控制回路的延时接点的延时作用将失去意义。相反，该延时接点在分闸过程中，由于辅助开关动静触头绝缘间隙较小，经常出现拉弧现象，频繁拉弧，久而久之使辅助开关的触头烧毁，继而引起分闸线圈烧毁。 5、分闸回路电阻偏大 分闸线圈回路绝缘降低，或是线路过细造成电阻偏大，使得分闸回路电压有衰减，导致控制电压达不到线圈分闸电压动作值，分
闸线圈长期带电，线圈烧毁。二、防止分闸线圈烧毁的措施 (1) 将分闸回路的延时动合接点改接为一对普通的常开接点，经常检查辅助开关的接点及辅助开关的拐臂螺丝，正确调整辅助开关的位置，使辅助开关与断路器分合闸位置正确、有效地配合。 (2) 固定好分闸线圈，经常检查分闸线圈的铁芯有无卡涩。 (3) 每年的检修工作中，正确调整好断路器的连杆机构，经常检查断路器的自由脱扣是
否正常，断路器的低电压动作试验是否在额定电压的30%-65%时可靠跳闸。
故障均为连杆机构问题，死点调整不当，使断路器分闸铁芯顶杆的力度不能使机构及时脱扣，使线圈过载，造成分闸线圈烧毁。 2、分闸电磁铁机械故障 线圈松动造成断路器分闸时电磁铁芯位移，使铁芯卡涩，造成线圈烧毁。或是由于铁芯的活动冲程过小，当接通分闸回路电源时，铁芯顶不动脱扣机构而使线圈长时间通电烧毁。 3、辅助开关分合闸状态位置调整不当 在断路器分合闸状态时，应调整
辅助开关使其指示到标示的范围内，然而实际调整断路器开距和超行程等参数时，会改变断路器分合闸的初始状态，而辅助开关分合位置的初始状态未做相应的调整，将导致辅助开关不能正常切换分合闸回路而使分闸线圈烧毁。 4、分闸控制回路辅助开关接点使用不当 分闸控制回路上接有一对延时动合接点，该延时目的是为了保证断路器在合闸过程中出现短路故障时能完成自由脱扣。然而，当断路器合闸时间极短，远小于断
路器的分闸时间，断路器未来得及脱扣时就已合闸到位，此时，分闸控制回路的延时接点的延时作用将失去意义。相反，该延时接点在分闸过程中，由于辅助开关动静触头绝缘间隙较小，经常出现拉弧现象，频繁拉弧，久而久之使辅助开关的触头烧毁，继而引起分闸线圈烧毁。 5、分闸回路电阻偏大 分闸线圈回路绝缘降低，或是线路过细造成电阻偏大，使得分闸回路电压有衰减，导致控制电压达不到线圈分闸电压动作值，分
闸线圈长期带电，线圈烧毁。二、防止分闸线圈烧毁的措施 (1) 将分闸回路的延时动合接点改接为一对普通的常开接点，经常检查辅助开关的接点及辅助开关的拐臂螺丝，正确调整辅助开关的位置，使辅助开关与断路器分合闸位置正确、有效地配合。 (2) 固定好分闸线圈，经常检查分闸线圈的铁芯有无卡涩。 (3) 每年的检修工作中，正确调整好断路器的连杆机构，经常检查断路器的自由脱扣是
否正常，断路器的低电压动作试验是否在额定电压的30%-65%时可靠跳闸。
主要是由于触头分开后残余粒子定向移动引起。经过此阶段后，内部等离子体维持这一状态而外部电弧开始对外扩散，并在电流过零点以前扩散完全。从二值图像中可以看出，剩余粒子对电弧重燃起到很大作用。 3.3、对比实验 文中高速摄像机采集的电弧图像为垂直拍摄方式，其中涉及到光强叠加与电弧径向分布不均等问
题。在扩散型电弧数字采集过程中，图像中内部电弧达到光强饱和边缘，但未超出实验可分析的灰度差范围。为保证电弧等离子体几何形态特征提取的准确性，特采集小电流扩散型电弧图像作为对比实验，这里只分析熄弧阶段的电弧等离子体特征，电弧熄弧阶段等离子体形态如图8。经过对电弧图像去噪声及形态学处理，计算外部轮廓与内部高能等离子体形态分布，其时间-面积曲线如图9本文利用高速摄像机采集真空断路器断开时电弧形态，通过图
像去噪、数字图像形态学操作，用选定特殊阈值的方法对电弧外在轮廓及内部高能等离子几何形状(主要为面积形状) 进行统计说明，同时分析了内部高能等离子体与电弧外在轮廓的关系，得到以下结论： (1)伴随着真空电弧引弧、平稳燃弧、熄弧及弧后介质恢复四阶段，电弧等离子体面积形态可分为平稳扩散、迅速减小和后期维持三个阶段。在平稳扩散阶段内部高能等离子体不断得到补充，与电弧轮廓同比例增加。面积迅速减小阶
段，触头逐渐停止向间隙提供粒子，内部电弧在磁场作用下被扩散至周围，电弧开始熄灭。后期维持阶段主要表现为残余粒子和电荷鞘层。随着残余粒子的消散，介质恢复不断得到加强，此阶段的电弧形态直接影响着重燃与否。 (2)通过电弧内外面积差，可以看出真空断路器是否熄弧完全。的分断电弧表现为，电流过零点之后，面积差迅速增大，高能等离子体得不到有效补充; 达到峰值后，面积差迅速减小，使得残余粒子快速扩
散，为介质恢复提供条件。 真空开关电弧等离子体几何形态研究为真空技术网首发，转电力系统运行中经常发生分、合闸线圈烧毁事故。当电气设备发生事故时，如果因高压真空断路器分闸回路断线出现真空断路器拒动现象，将使事故扩大，造成越级分闸致使大面积停电，甚至造成电力设备烧毁、火灾等严重后果。而合闸回路完整性破坏时，虽然所造成的危害比分闸回路完整性破坏时要小一些，但它也使得线路不能正常送电，妨碍了供电
可靠性的提高。所以很有必要对真空断路器线圈烧毁原因进行分析，积累了事故处理经验，提出防范措施和技术改进，为断路器检修工作提供工作参考。
题。在扩散型电弧数字采集过程中，图像中内部电弧达到光强饱和边缘，但未超出实验可分析的灰度差范围。为保证电弧等离子体几何形态特征提取的准确性，特采集小电流扩散型电弧图像作为对比实验，这里只分析熄弧阶段的电弧等离子体特征，电弧熄弧阶段等离子体形态如图8。经过对电弧图像去噪声及形态学处理，计算外部轮廓与内部高能等离子体形态分布，其时间-面积曲线如图9本文利用高速摄像机采集真空断路器断开时电弧形态，通过图
像去噪、数字图像形态学操作，用选定特殊阈值的方法对电弧外在轮廓及内部高能等离子几何形状(主要为面积形状) 进行统计说明，同时分析了内部高能等离子体与电弧外在轮廓的关系，得到以下结论： (1)伴随着真空电弧引弧、平稳燃弧、熄弧及弧后介质恢复四阶段，电弧等离子体面积形态可分为平稳扩散、迅速减小和后期维持三个阶段。在平稳扩散阶段内部高能等离子体不断得到补充，与电弧轮廓同比例增加。面积迅速减小阶
段，触头逐渐停止向间隙提供粒子，内部电弧在磁场作用下被扩散至周围，电弧开始熄灭。后期维持阶段主要表现为残余粒子和电荷鞘层。随着残余粒子的消散，介质恢复不断得到加强，此阶段的电弧形态直接影响着重燃与否。 (2)通过电弧内外面积差，可以看出真空断路器是否熄弧完全。的分断电弧表现为，电流过零点之后，面积差迅速增大，高能等离子体得不到有效补充; 达到峰值后，面积差迅速减小，使得残余粒子快速扩
散，为介质恢复提供条件。 真空开关电弧等离子体几何形态研究为真空技术网首发，转电力系统运行中经常发生分、合闸线圈烧毁事故。当电气设备发生事故时，如果因高压真空断路器分闸回路断线出现真空断路器拒动现象，将使事故扩大，造成越级分闸致使大面积停电，甚至造成电力设备烧毁、火灾等严重后果。而合闸回路完整性破坏时，虽然所造成的危害比分闸回路完整性破坏时要小一些，但它也使得线路不能正常送电，妨碍了供电
可靠性的提高。所以很有必要对真空断路器线圈烧毁原因进行分析，积累了事故处理经验，提出防范措施和技术改进，为断路器检修工作提供工作参考。
樊高电气销售部(永州市分公司)成立于2015年，主要经营 真空断路器，可根据客户的要求进行 真空断路器生产、配送、售后等服务，为企业提供有质量保证、价格优惠的 真空断路器产品， 诚信经营、质量为本、互利共赢是我司的宗旨，俗话说得好“诚信赢天下”，我司秉承诚信经营，把控质量，和企业共同成长的理念和价值观，携手同行和企业，建立长期的合作伙伴关系，共同为建设美好的中国出一份力量。 我们的团队是一支有责任心、有效率、阳光、团结的团队，公司的发展离不开员工，我司将坚持提高员工的福利，让全体员工实现人生价值，共同成长。 我们的目标是让公司成为j i具影响力的 真空断路器服务商。
3.相对湿度：日平均值不大于95％，月平均值不大于90％；水蒸汽压日平均值不大于2.2kPa；水蒸汽压月平均值不大于1.8kPa，在高温度期间温度急降时可能凝露。 4.周围空气没有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染。 5.地震烈度不超过8°。 6.无火灾、、严重污秽及剧烈振动的场所。 二、产品结构： 自身不带操动机构，使用时必须配用合适的操动机构。装设中封式纵磁场真空灭弧室、主轴、分闸弹簧、油缓冲器等部件安装在框架中，机架的后端设有安装孔，供断路器安装固定用。机架前面水平装设六个大爬距绝缘子，上绝缘子固定静支架，下绝缘子固定动支架，动静支架的前部兼作进出线端子，真空灭弧室装设在动静支架之间，主轴通过绝缘拉杆、拐臂与真空灭弧室动导杆连接，动静支架之间还装有大爬距绝缘杆，将两者连接一体，提高了整体钢度。 三、工作原理： 真空断路器配用中封式纵磁场真空灭弧室，当动、静触头在操动机构的作用下带电分闸时，触头间隙将燃烧真空电弧，并在电流过零时熄灭电弧，由于触头的特殊结构，燃弧时间触头间隙会产生适当的纵向磁场，这个磁场可使电弧均匀分布在触头表面，维护低的电弧电压，并使真空火弧室具有较高的弧后介质强度恢复速度，小的电弧能量和小的电腐蚀速度，从而提高了断路器开断短路电流的能力和电寿命。真空断路器额定电流大小不同,其主导电回路的截面积会明显不同.由于导电回路截面积的不同使得导电回路尺寸规格不同,因此为满足一定的电气静距相间距会明显不同.由于触臂（主回路导电件）、相间距等不同,外观上差异也比较明显,可以直接判断.对于中置柜用的手车式断路器可从一下具体数据判断：触臂直径 约为45mm,额定电流从630~1250A；触臂直径 约为55mm,额定电流从1250~1600A；触臂直径 约为79mm,额定电流从2000~2500A；触臂直径 约为109mm,额定电流从3150~4000A；这些也可以从触头尺寸规格上对应做
