上沅工程技术有限公司(永州分公司)拥有技术精湛的自主研发团队，以满足客户需求为目标，以为用户提供高价值 球型（形）钢支座产品为己任,按照客户需求，为客户研制出满意放心的 球型（形）钢支座产品。实现 球型（形）钢支座产品需求多元化，质量稳定化。
支座的技术性能：1、支座反力(竖向承载力)分为16 级;1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 ,9000 和10000 , 12500 , 15000,17500 , 20000KN 。2、支座设计转角θ分为0.01 、0.15 和0.02rad (根据需要可增大)。3、支座设计位移量顺桥向：1000 一2500KN e=士50 和士100mm ;3000 一10000KN e=士50 、土1 00mm 和士1 50mm ;横桥向(GX 多向活动支座)e=土2Omm。设计位移量根据工程需要可进行变更。4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa 左右时，取值如下：常温(-25 ℃ ~+60 ℃ )0.03 低温(-40 ℃ ~+40 ℃ )0.05。5、支座可承受的水平力：纵向活动支座(ZX )横桥向水平力为支座反力的10%。固定支座(GD)承受水平力为支座反力的10%。

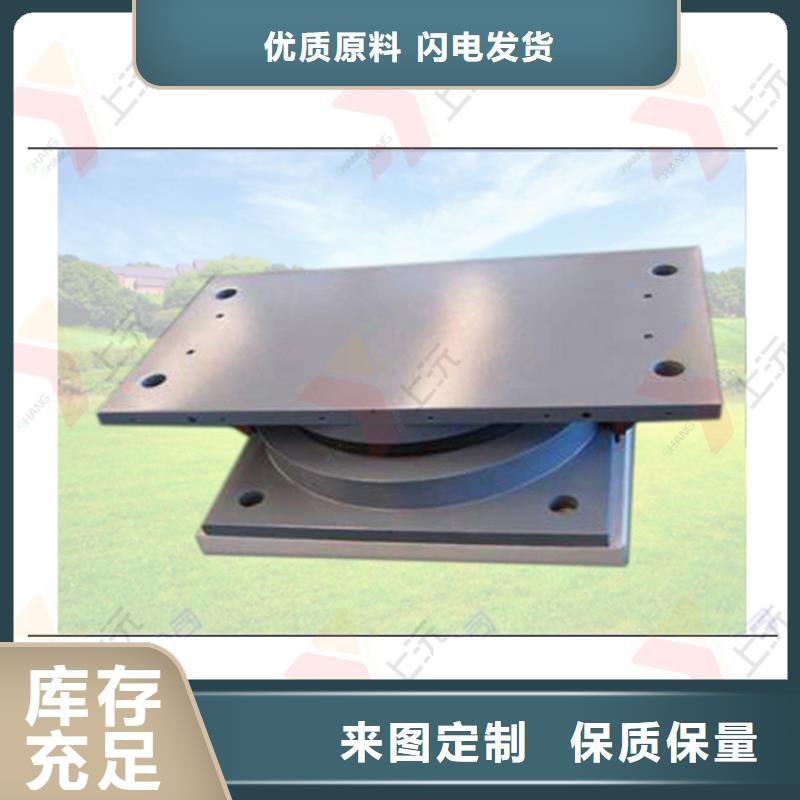

支座由上座板、下座板、凸球型中间板和两块不同形状的聚四氟乙烯板组成。它既具备了盆式橡胶支座承载能力大和位移大等特点, 而且更能适应支座大转角的需要。它具有下列新特点：通过球面传力，无力的缩颈现象 通过球面四氟板的滑动来转动，转动力矩小，而转动力矩与支座转角无关，特别适用于大转角设计要求(设计转角可达0.05rad )各向转动性能一致，适用于宽桥、曲线桥、斜桥及大跨径桥梁 不采用橡胶承压，特别适用于低温地区支座的技术性能。
支座适用范围：支座适用于宽桥、曲线桥、斜拉桥、坡道桥、大跨空间结构等工程，支座技术参数。1、支座竖向承载力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四个级别。2、支座的抗水平力为竖向承载力的20%。3、支座抗竖向拉力：GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%；GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%。4、设计转角为0.08rad（可根据用户要求另行设计）。5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；6、支座滑动摩擦系数μ≤0.03（-25℃-+60℃）；7、支座转动摩擦系数μ=0.05-0.1（GKQZ型、GJQZ型）μ≤0.03（GKGZ型、GJGZ型）
