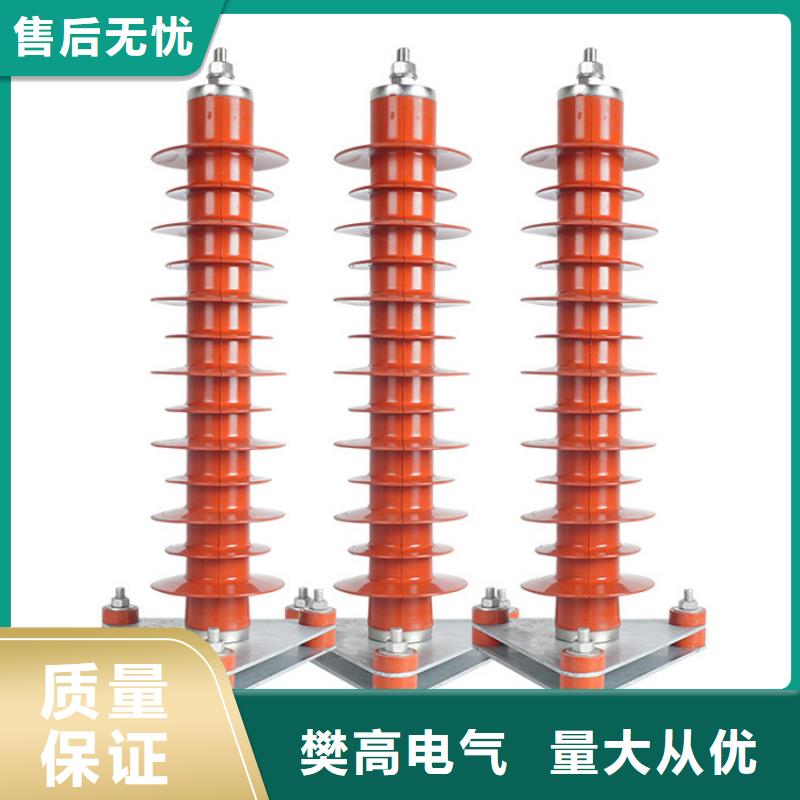

YH5WZ-17/45L防雷器图片

氧化锌避雷器氧化锌避雷器是一种保护性能优越、质量轻、耐污秽、性能稳定的避雷设备。它主要利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。以上介绍了几种避雷器，每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的避雷效果。作用避雷器连接在线缆和大地之间，通常与被保护设备并联。避雷器可以有效地保护通设备，一旦出现不正常电压，避雷器将发生动作，起到保护作用。当通线缆或设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护通线缆和设备绝缘。当过电压消失后，避雷器迅速恢复原状，使通线路正常工作。因此，避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而起到保护通线路和设备的作用。避雷器不仅可用来防护雷电产生的高电压，也可用来防护操作高电压。避雷器的作用是用来保护电力系统中各种电器设备免受雷电过避雷器种类避雷器种类(12张)电压、操作过电压、工频暂态过电压冲击而损坏的一个电器。避雷器的类型主要有保护间隙、阀型避雷器和氧化锌避雷器。保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护，在500KV及以下系统主要用于限制大气过电压，在超高压系统中还将用来限制内过电压或作内过电压的后备保护。一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。川泰生产的氧化锌避雷器的通流能力完全符合甚至高于标准的要求。线路放电等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内领先水平。二、氧化锌避雷器的保护特性优异氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。因为氧化锌阀片的非线性伏安特性十分优良，使得在正常工作电压下仅有几百安的电流通过，便于设计成无间隙结构，使其具备保护性能好、重量轻、尺寸小的特征。当过电压侵入时，流过阀片的电流迅速增大，同时限制了过电压的幅值，释放了过电压的能量，此后氧化锌阀片又恢复高阻状态，使电力系统正常工作。

氧化锌避雷器的密封性能良好避雷器元件采用老化性能好、气密性好的优质复合外套，采用控制密封圈压缩量和增涂密封胶等措施，陶瓷外套作为密封材料，确保密封可靠，使避雷器的性能稳定。四、氧化锌避雷器的机械性能主要考虑以下三方面因素：⑴承受的地震力；⑵作用于避雷器上的大风压力⑶避雷器的顶端承受导线的大允许拉力。五、氧化锌避雷器的良好的解污秽性能无间隙氧化锌避雷器具有较高的耐污秽性能。目前标准规定的爬电比距等级为：⑴II级中等污秽地区：爬电比距20mm/kv⑵III级重污秽地区：爬电比距25mm/kv⑶IV级特重污秽地区：爬电比距31mm/kv六、氧化锌避雷器的高运行可靠性长期运行的可靠性取决于产品的质量，及对产品的选型是否合理。影响它的产品质量主要有以下三方面：A避雷器整体结构的合理性；B氧化锌阀片的伏安特性及耐老化特性C避雷器的密封性能。七、工频耐受能力由于电力系统中如单相接地、长线电容效应以及甩负荷等各种原因，会引起工频电压的升高或产生幅值较高的暂态过电压，避雷器具有在一定时间内承受一定工频电压升高能力。使用1.＆emsp；应安装在靠近配电变压器侧金属氧化物避雷器(MOA）在正常工作时与配变并联，上端接线路，下端接地。当线路出现过电压时，此时的配变将承受过电压通过避雷器、引线和接地装置时产生的三部分压降，称作残压。在这三部分过电压中，避雷器上的残压与其自身性能有关，其残压值是一定的。接地装置上的残压可以通过使接地引下线接至配变外壳，然后再和接地装置相连的方式加以。对与如何减小引线上的残压就成为保护配变的关键所在。引线的阻抗与通过的电流频率有关，频率越高，导线的电感越强，阻抗越大。从U＝IR可知，要减小引线上的残压，就得缩小引线阻抗，而减小引线阻抗的可行方法是缩短MOA距配变的距离，以减小引线阻抗，降低引线压降，所以避雷器应安装在距离配电变压器近点更合适。.配变低压侧也应安装如果配变低压侧没有安装MOA，当高压侧避雷器向大地泄放雷电流时，在接地装置上就产生压降，该压降通过配变外壳同时作用在低压侧绕组的中性点处。因此低压侧绕组中流过的雷电流将使高压侧绕组按变比感应出很高的电势（可达1000kV），该电势将与高压侧绕组的雷电压叠加，造成高压侧绕组中性点电位升高，击穿中性点附近的绝缘。如果低压侧安装了MOA，当高压侧MOA放电使接地装置的电位升高到一定值时，低压侧MOA开始放电，使低压侧绕组出线端与其中性点及外壳的电位差减小，这样就能或减小“反变换”电势的影响。3.MOA接地线应接至配变外壳MOA的接地线应直接与配电变压器外壳连接，然后外壳再与大地连接。那种将避雷器的接地线直接与大地连接，然后再从接地桩子上另引一根接地线至变压器外壳的作法是错误的。另外，避雷器的接地线要尽可能缩短，以降低残压。
