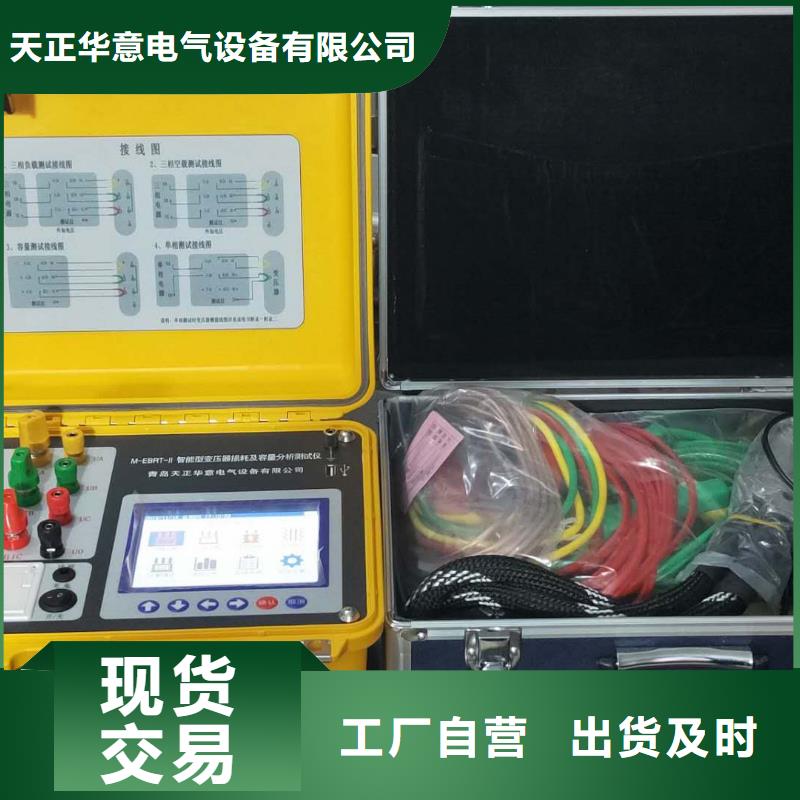

变压器容量特性测试仪无源变压器损耗测量部分1．基本概念空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的70％以上才可用来测试空载损耗。短路试验：将变压器低压大电流侧人工短联接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。2．测试方法根据不同的测试项目以下分别进行介绍：⑴ 对单相变压器空载损耗的测量：将变压器非测试端开路，电压、电流都直接接入。单相接法等效于以往的单功率表法，适用于测量单相变压器。图5-2 直接接入测量单相变压器空载损耗⑵ 对单相变压器短路（负载）损耗的测量：与测量单相变压器空载损耗的接线方式基本相同，可参照图十九接线；不同点只是做短路试验时变压器的非测试端人工短连接。⑶ 单相电源分相对三相变压器空载损耗的测量：当做三相空载试验后发现损耗超过标准时，应分别测量三相损耗，通过对各相空载损耗的分析比较，观察空载损耗在各相的分布情况，以检查各相绕组或磁路中有无局部缺陷。基本方法是将三相变压器当作三台单相变压器，轮换加压，即依次将变压器的一相绕组短路，其他两相绕组施加电压，测量空载损耗和空载电流。根据被测变压器的绕组连接方式可分为图5-3（a.b.c.）所示三种情况；
